-5-

­­

руководство по эксплуатации

ПОДСОЕДИНЕНИЯ

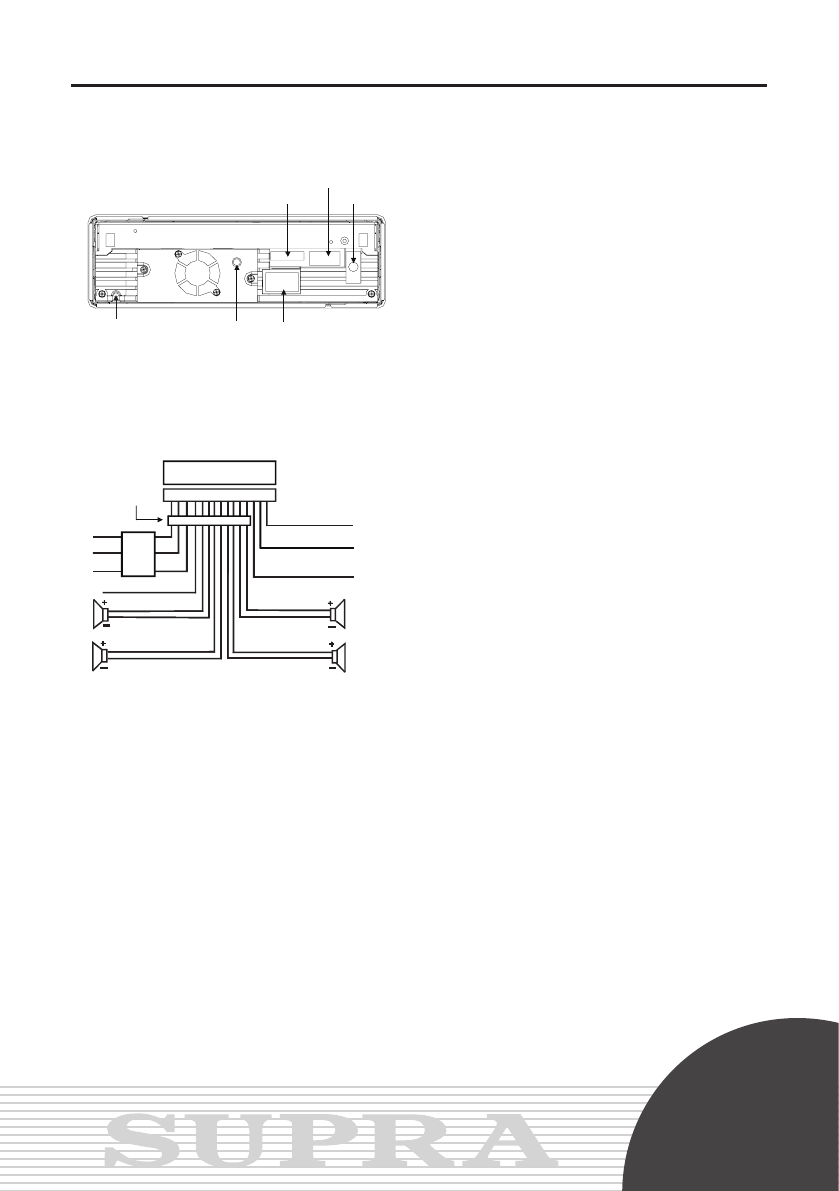

Разъемы на тыловой части аппарата

1. Левый разъем для дополнительных подсоедине-
ний
2.  Правый  разъем  для  дополнительных  подсоеди-
нений
3. Вход ТВ антенны
4. Вход радио антенны
5. Крепежный винт
6. Гнездо подключения

Примечание:

Соедините  крепежный  винт  с  «-»  клеммой  источ-
ника  питания  при  помощи  провода  заземления,
входящий  в  комплектацию.  Иначе  видео  изображе-
ние может стать нестабильным.

Подсоединение к гнезду электропроводки

1.ISO разъем
2.Питание +12 В (Желтый)
3.Масса (Черный)
4.Зажигание  (Красный)
5.Питание антенны (Синий)
6.Фронтальный  левый  динамик  (Белый,  Белый/Чер-
ный)
7.Тыловой  левый  динамик  (Зеленый,  Зеленый/Чер-
ный)
8.Тыловой  правый  динамик  (Фиолетовый,  Фиолето-
вый/Черный)
9.Фронтальный правый динамик (Серый, Серый/Чер-
ный)
10. Управление усилителем (Синий/Белый)

11. Подсветка (Оранжевый)
12. Провод заднего хода (Белый)

Примечание:

- Сопротивление динамиков должно быть 4 Ом.
- Убедитесь, что провод для питания антенны (синий) не касается провода заземления или корпуса
(устройства или автомобиля).

1

1

2

3

4

5

7

A)

Б)

1

1

1

2

2

2

3

3

3

8

9

10

11

12

6

2

3

4

5

6

1

1

2

3

4

5

7

A)

Б)

1

1

1

2

2

2

3

3

3

8

9

10

11

12

6

2

3

4

5

6
