1)

 Радиоантенна

2)

 Стояночный тормоз (-) (серый провод)

3)

 К выключателю фонарей заднего хода (коричне-

вый провод) «+»

4)

 Управление антенной или управление усилите-

лем (синий провод)

5)

 Зажигание (красный провод)

6)

 Аккумулятор (желтый провод)

7)

 Масса (-) (черный провод)

8)

 К выключателю подсветки приборов (оранже-

вый провод) «+»

9)

 Ключ зажигания

10)

 Коробка предохранителя

11)

 Аккумулятор

12)

 Выход на сабвуфер (серый провод, коричневый

разъем)

13)

 Фронтальный аудиовыход RCA – правый канал

(серый провод, красный разъем)

14)

 Фронтальный аудиовыход RCA – левый канал

(серый провод, белый разъем)

15)

 Тыловой правый аудиовыход RCA – правый ка-

нал (серый провод, синий разъем)

16)

 Тыловой левый аудиовыход RCA – левый канал

(серый провод, пурпурный разъем)

17)

 Видеовыход (серый провод, желтый разъем)

18)

 Вход камеры заднего вида (черный провод,

желтый разъем)

19)

 Аудиовход внешнего источника – левый канал

(черный провод, белый разъем)

20)

Аудиовход внешнего источника – правый ка-

нал (черный провод, красный разъем)

21)

Видеовход (черный провод, желтый разъем)

22)

Левый фронтальный динамик (белый провод

(+), красный/белый провод (-))

23)

Правый фронтальный динамик (серый провод

(+), серый/черный провод (-))

24)

Левый тыловой динамик (зеленый провод (+),

зеленый/черный провод (-))

25)

Правый тыловой динамик (пурпурный (+), пур-

пурный/черный (-))

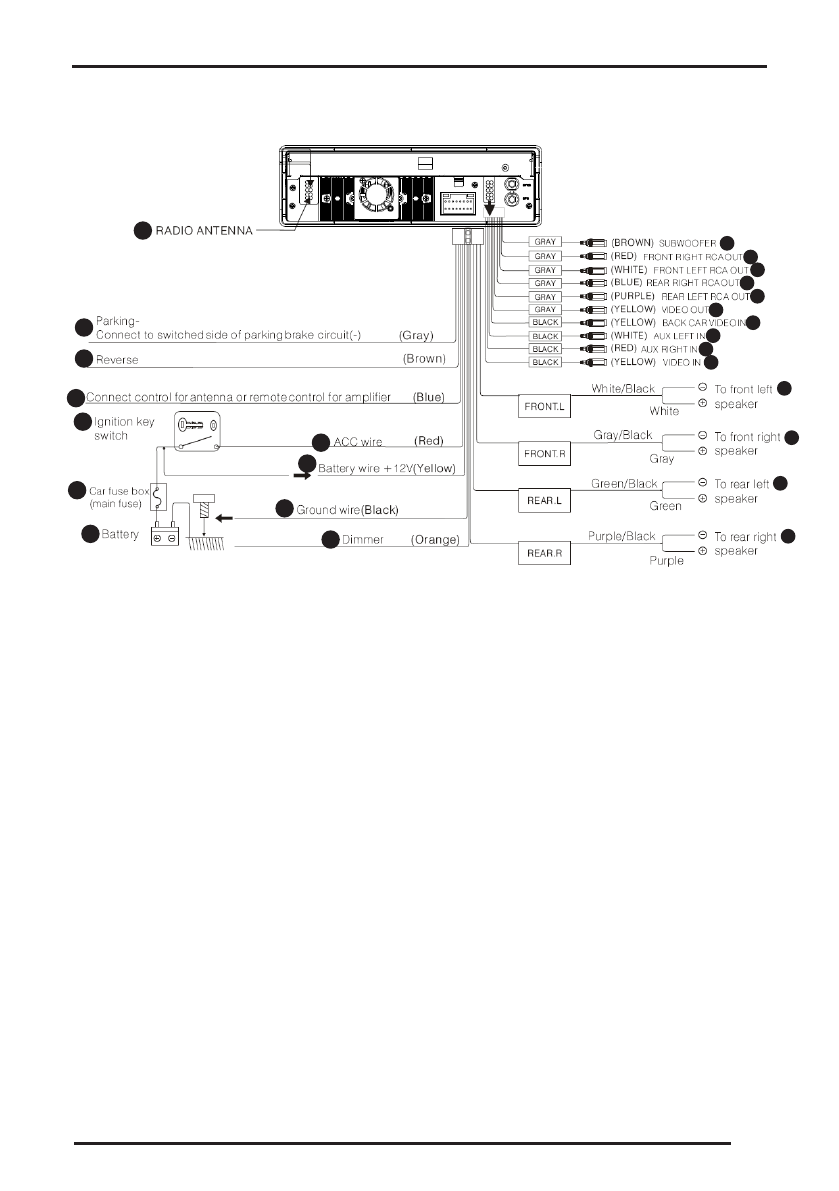

СХЕМА ПОДСОЕДИНЕНИЯ

1

2

3

4

9

5

6

7

8

12

13

14

15

16

17

18

19

20

21

22

23

24

25

11

10
