РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

•

SWM-747

ПОДСОЕДИНЕНИЕ КАМЕРЫ ЗАДНЕГО ВИДА

1.  Присоедините Видеовыход камеры к «Видео

входу для подключения камеры заднего

вида» аппарата (19).

2.  Провод аппарата «включения просмотра изо-

бражения с камеры заднего вида» (Коричне-

вый ) – подключите к проводу включения

фонарей заднего хода автомобиля.

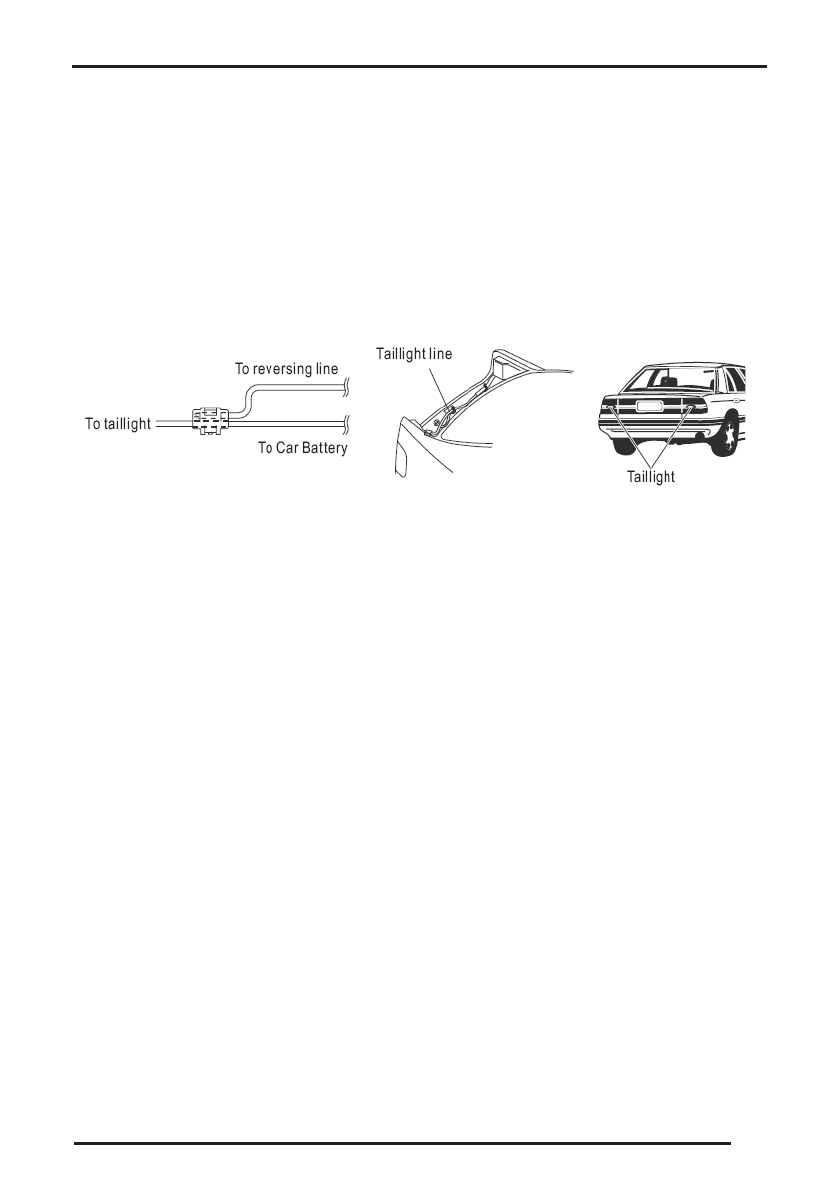

           Смотри рисунок:

To taillight

 – К фонарю заднего хода

To reversing line

 – К проводу включения просмо-

тра изображения с камеры заднего вида (+) (Ко-

ричневый) заднего хода

To Car Battery

 – К выключателю фонарей заднего

хода

Taillight line

 – Жгут проводов заднего фонаря

Taillight

 – Фонари заднего хода

После выполнения такого подсоединений, когда

проигрыватель включен, при включении заднего

хода будет происходить автоматическое переклю-

чение  на демонстрацию изображение с камеры

заднего вида.

11
