ПОДКЛЮЧЕНИЯ

Многие автомобили оборудованы ISO разъёмами,
которые находятся за приборной панелью, что
делает выполнение подключений питания и авто-
мобильных колонок проще. Прочие подключения
также находятся в приборной панели. Если в вашем
автомобиле отсутствует ISO разъём, рекомендуется
приобрести его дополнительно, для этого прокон-
сультируйтесь с вашим дилером.

ВНИМАНИЕ:
Если подключения выполнены не-

правильно, это может вызвать по-

вреждение изделия; в таком случае

прибор не подлежит ремонту по га-

рантии.

7

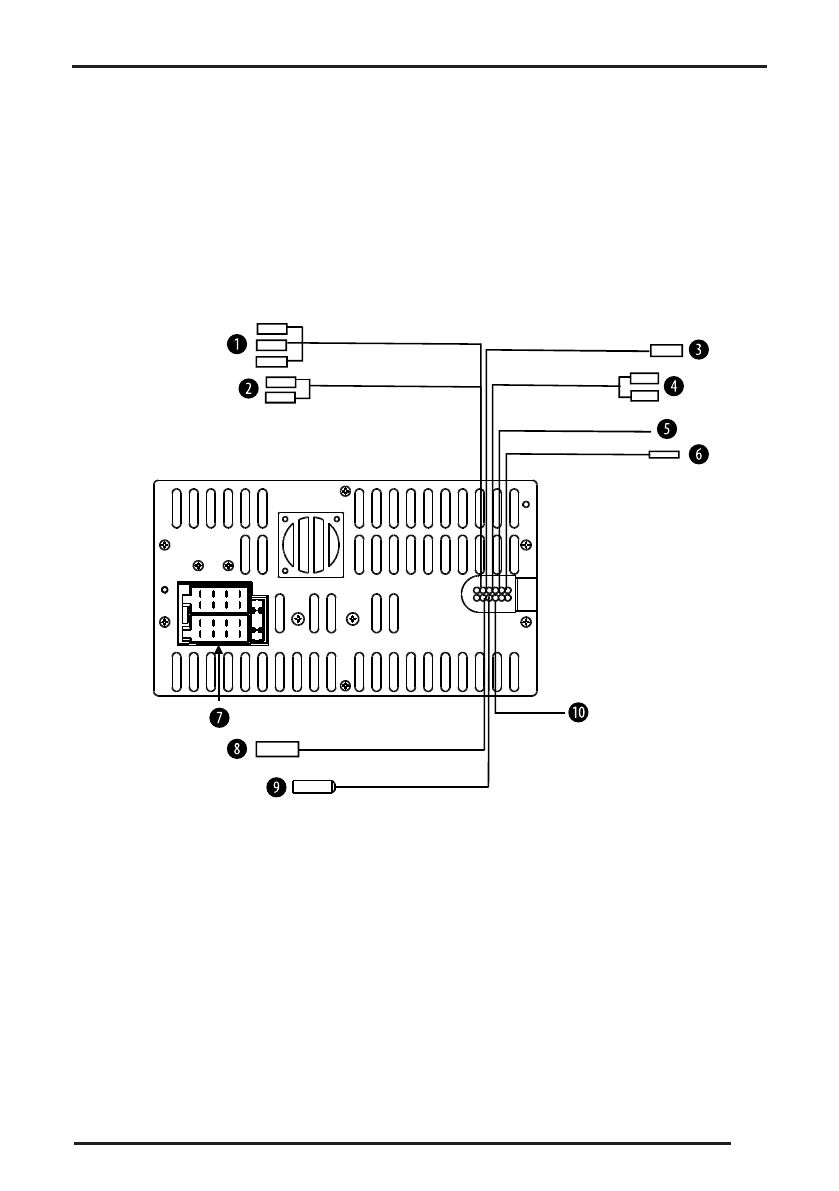

1.  Аудио/видео вход (коричневый провод; крас-

ный разъём – правый канал, белый разъём

– левый канал, желтый разъём – видео)

2.  Аудио выход RCA (черный провод; красный

разъём – правый канал, белый разъём – ле-

вый канал)

3.  К камере заднего вида (черный провод, жел-

тый разъём)

4.  Видеовыходы (серый провод, желтые разъёмы)

5.  К стояночному тормозу (зеленый)
6.  Задний ход (белый)
7.  ISO разъём
8.  Аудио выход для подключения сабвуфера

(черный провод, зеленый разъём)

9. Разъём для подключения радиоантенны

(черный провод, черный разъём)

10. Разъём для подключения телевизионной

антенны
