ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ

7.  Подсоедините к проигрывателю разъемы пита-

ния  и  динамиков,  другие  провода  и  кабели,

разъем антенны. Убедитесь, что провода нигде

не пережаты.

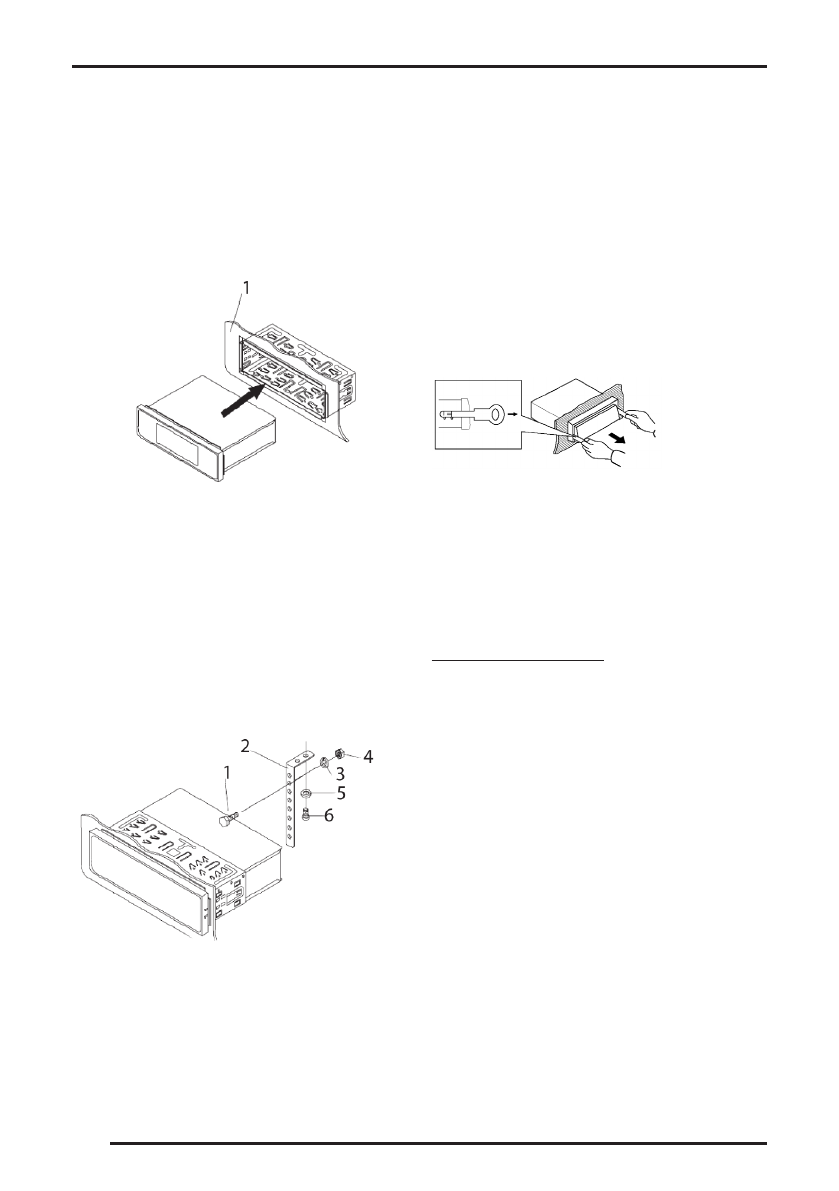

8.  Аккуратно  вставьте  проигрыватель  в  монтаж-

ную  раму  до  щелчка  фиксаторов,  следя  при

этом  за  положением  подключенных  проводов,

чтобы случайно не повредить их.

1. Приборная панель

9.

Закрепите  тыловую  часть  ресивера  при  помо-

щи  монтажного  болта,  металлической  скобы,

гайки  5  мм  и  пружинной  шайбы,  другую  часть

монтажной  скобы  закрепите  с  помощью  винта

5х25 мм, как показано на рисунке. При необхо-

димости  изогните  скобу.  Обратите  внимание,

что  короткий  конец  крепежного  болта  должен

быть направлен к ресиверу, а длинный – к при-

борной панели.

1. Крепежный болт

2. Металлическая скоба

3. Пружинная шайба

4. Гайка

5. Шайба

6. Винт-саморез

10. Подсоедините  провод  к  «-»  клемме  автомо-

бильного  аккумулятора.  Установите  обрамле-

ние и переднюю панель (см. раздел «Установка

и снятие передней панели»).

Порядок извлечения аппарата

Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы аккумулятора автомобиля.
Снимите  металлическую  скобу  с  задней  стенки
устройства (если она устанавливалась ранее).
Нажмите кнопку снятия передней панели и снимите ее.

Аккуратно снимите обрамление, потянув его на себя.
Вставьте до упора ключи, входящие в комплект по-
ставки  ресивера,  в  пазы  на  боковых  поверхностях
передней панели. Извлеките ресивер из рамки, по-
тянув его на себя.

Тыловой монтаж (метод 2)
Данный метод установки аппарата применяется для
автомобилей  марки  ������, ������.  Используйте  от-

������, ������.  Используйте  от-

, ������.  Используйте  от-

������.  Используйте  от-

.  Используйте  от-

верстия,  отмеченные  соответствующими  буквами
� и �, чтобы прикрепить аппарат к кронштейнам.
Выберите  позицию,  при  которой  винтовые  отвер-
стия  закрепленных  в  автомобиле  кронштейнов  и
винтовые отверстия приемника, отмеченные соот-
ветствующими  буквами  названия  марки  машины
(«�» - ������ или «�» - ������) совпадут, и закрепите
проигрыватель  при  помощи  2-х  винтов  (5х5  мм)  с
каждой стороны.

Примечание:
Обрамление, монтажная рама и металлическая ско-
ба не используются при этом методе установки.
