ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ ПРОИГРЫВАТЕЛЯ

Порядок установки аппарата

Существует  два  метода  установки:  стандартный
монтаж  на  передней  панели  и  установка  с  помо-
щью  кронштейнов.  Далее  приводится  описание
обоих способов установки с иллюстрациями.

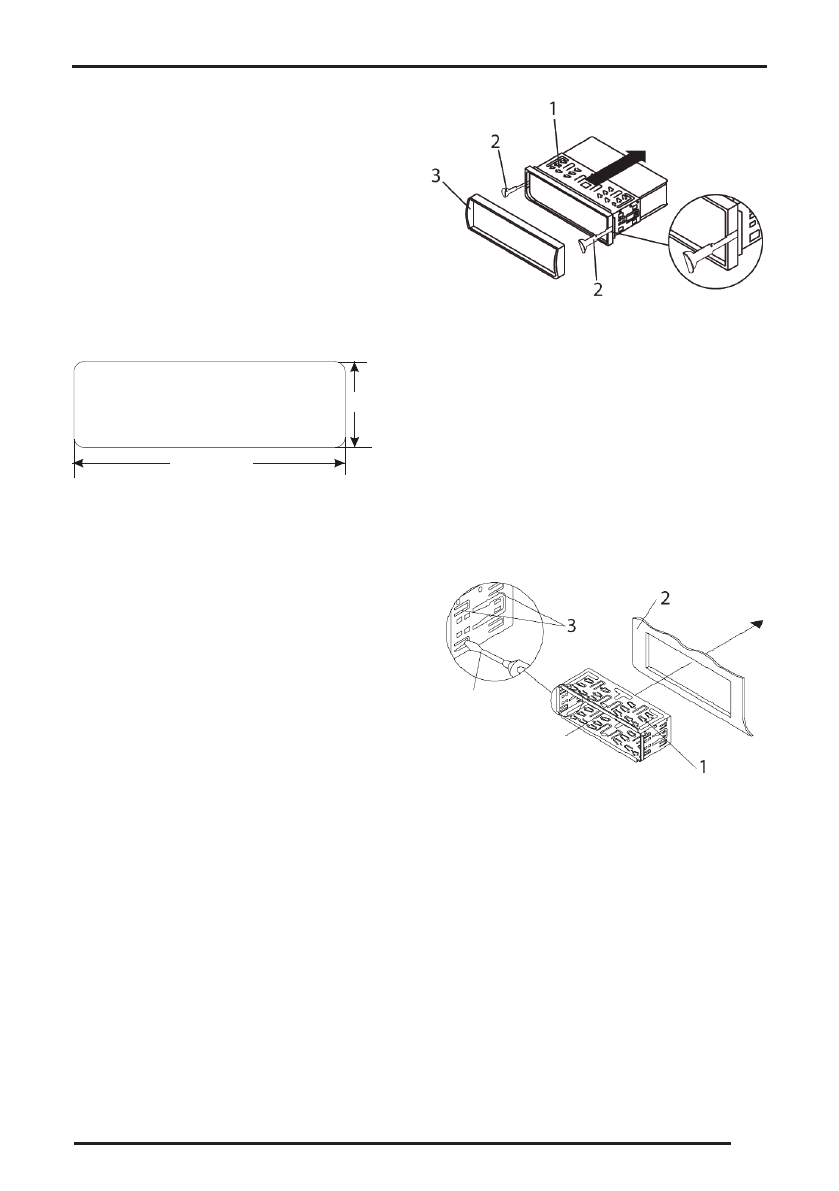

Фронтальный монтаж (метод 1)

Для  правильной  установки  устройства  отсек  при-
борной  панели  должен  соответствовать  следую-
щим размерам:

53mm

182mm

53mm

182mm

Перед  началом  установки  устройства  проверьте
правильность всех подсоединений.
1.  Убедитесь, что зажигание выключено. Отсоеди-

ните провод от «-» клеммы аккумулятора авто-

мобиля.

2.  Отсоедините  провода  и  антенну,  если  она  ис-

пользовалась для пробного включения.

3.  Нажмите кнопку снятия передней панели и сни-

 снятия передней панели и сни-

 передней панели и сни-

мите  переднюю  панель  (см.  раздел  «Установка

и снятие передней панели»).

4.  Снимите обрамление.
5.  Вставьте до упора ключи, входящие в комплект

поставки  ресивера,  в  пазы  на  боковых  поверх-

ностях передней панели. Извлеките ресивер из

монтажной рамы.

1. Монтажная рама
2. Ключи
3. Обрамление

6.  Вставьте  монтажную  раму  (без  ресивера)  в  от-

сек приборной панели и отогните «язычки» при

помощи  отвертки.  Не  все  «язычки»  подходят

под размер приборной панели автомобиля, вы-

берите наиболее подходящие.

4

1. Монтажная рама
2. Приборная панель
3. Язычки
4. Отвертка
