Подключение парковочного провода - Soundmax SM-CMD3019 - Инструкция по эксплуатации

Магнитолы Soundmax SM-CMD3019 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Если остались вопросы, задайте их в комментариях после инструкции.

"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Загружаем инструкцию

Номер

Функция

Разъем A

Разъем B

Задний правый(+)---Синий

Задний правый(-)---Синий/Белый

Передний правый(+)---Серый

Питание 12В (+)/желтый

Передний правый(-)---Серый/Белый

Питание антенны/оранжевый

Передний левый(+)---Зеленый

Подсветка панели/Белый

Передний левый((-)---Зеленый/Белый

Зажигание/красный

Задний левый(+)---Коричневый

Заземление/черный

Задний левый(-)---Коричневый /Белый

Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления
дополнительным усилителем.

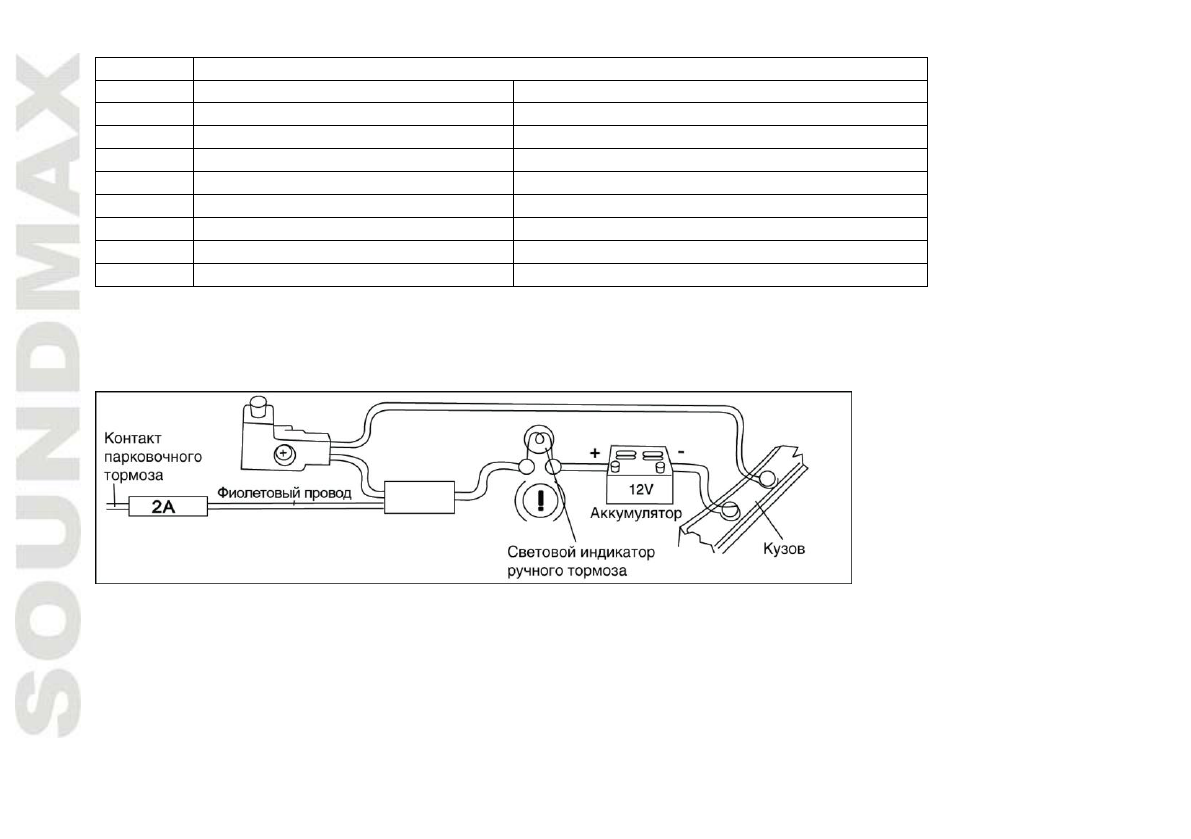

Подключение парковочного провода

Если  парковочный  провод  подсоединен  к  ручному  тормозу,  наличие  видеоизображения  на  дисплее
будет  зависеть  от  движения  автомобиля.  Когда  автомобиль  движется  вперед,  при  воспроизведении
видео на  дисплее отобразится предупредительная надпись, картинка  будет отсутствовать;  это позволит
водителю не отвлекаться от управления автомобилем.

Подключение провода фонаря заднего хода (для работы камеры заднего вида)
