32

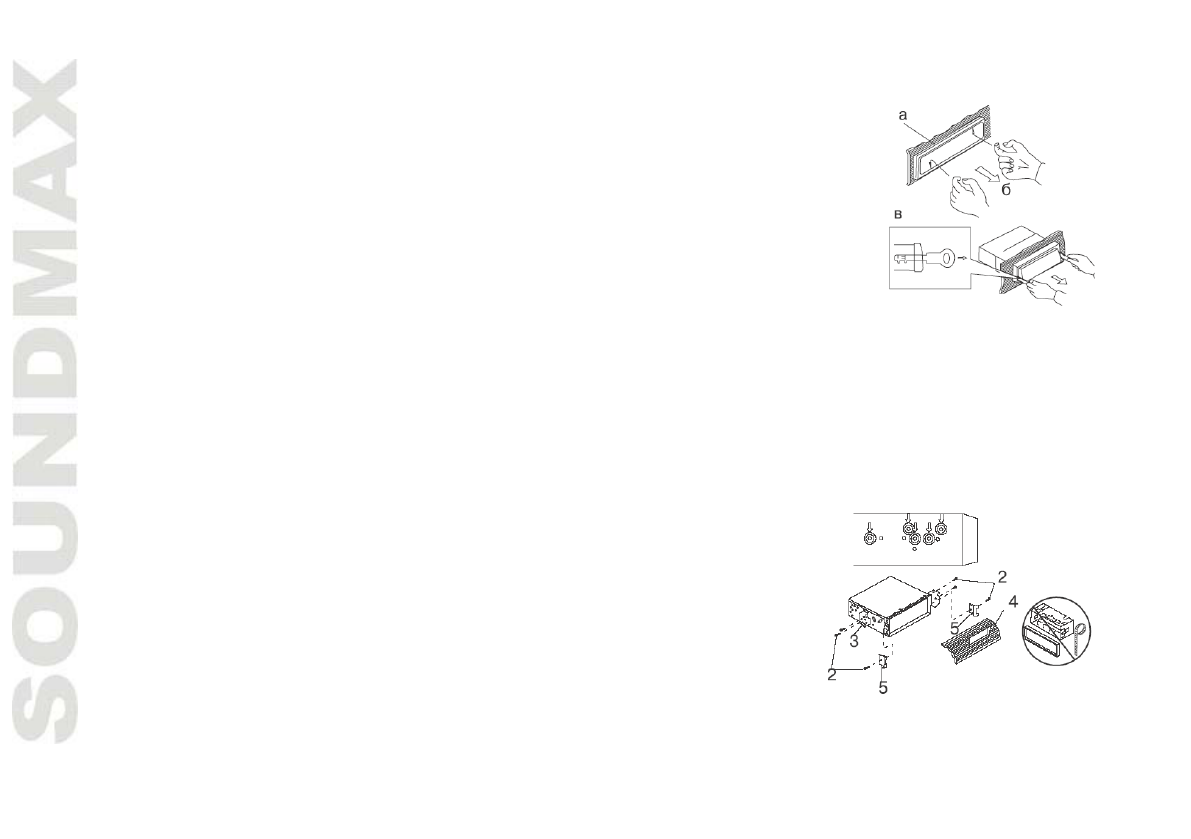

Снятие устройства

а – Декоративная рамка
б – Направление снятия рамки
в – Установка ключей съемников
1.  Выключите магнитолу и снимите переднюю панель.
2.  Вставьте пальцы в канавку на передней стороне декоративной рамки (рамка
снимается с небольшим усилием). Потяните рамку на себя, чтобы снять ее.
3.  Вставьте  входящие  в  комплект  ключи  съемники  с  обеих  сторон  корпуса
устройства,  как  показано  на  рисунке,  до  щелчка.  Для  того  чтобы  извлечь
устройство  из  приборной  панели,  потяните  за  съемники  или  магнитолу  и
вытяните её на себя (перед снятием убедитесь, что магнитола не зафиксирована
с опорной планкой).


Установка декоративной рамки

Для  установки  декоративной  рамки  прижмите  ее  к  корпусу  устройства  и  нажмите,  чтобы  вставить  на
место.  Это  необходимо  сделать  до  установки  передней  панели,  иначе  вы  не  сможете  установить
декоративную  рамку  на  место  (При  установке  рамки  на  место  направьте  сторону  с  канавкой  вниз  и
закрепите ее.).


Установка устройства в приборную панель автомобиля «сзади» (Метод Б)

В данном случае установки используются отверстия для винтов на боковых
сторонах  устройства.  Закрепите  устройство  с  помощью  штатных
кронштейнов крепления радиоприемника.
1.  Выберите  такое  положение,  в  котором  отверстия  для  винтов  на
кронштейне  (3)  будут  совмещены  с  отверстиями  для  винтов  на  корпусе
устройства и вкрутите по два винта (2) с каждой стороны.
2. Винт.
3. Монтажный кронштейн штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Защелка (снимите эту деталь).

Примечание:

 При установке по методу Б монтажный кожух и внешняя декоративная рамка не используются.
