7

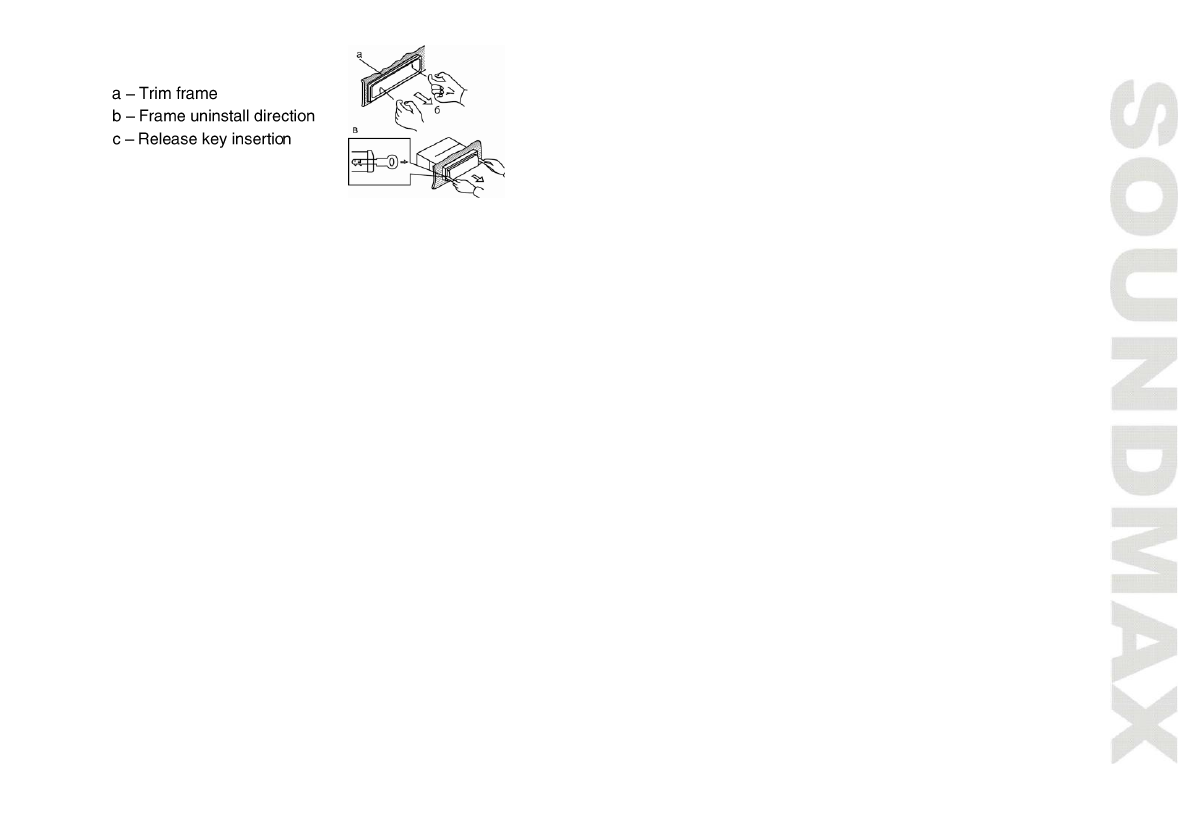

Removing


1. Switch off the unit and detach the front panel.
2. Insert your fingers into the groove in the front side of the trim frame (apply some effort to detach the frame).
Pull the frame to detach it.
3.  Insert  the  supplied  release  keys  into  the  both  sides  of  the  unit  body  to  click,  as  shown  in  the  picture.  To
extract  the  unit  from  the  dashboard,  pull  the  release keys  or  the  unit  body  to  pull  it out.  Before  detaching  the
unit, ensure it is not fixed with the metal strap.

Trim frame installation

To install the trim frame, press it to the unit body and push it to fix it in place. This should be done before

installing the front panel; otherwise you are not able to install the trim frame. When the trim frame being
installed, the side with the groove should face down and fixed first.

Detachable control panel

Insert the right lockers on the receiver into the right grooves of the panel, and then press on the left part of

the panel until a click. Ensure the panel is fixed properly.

To detach the front panel, press RELEASE button. Detach the right part of the panel from the locker.
The control panel can be easily damaged by shocks. After removing it, place it in a protective case and be

careful not to drop it or subject it to strong shocks. The rear connector that connects the main unit and the
control panel is an extremely important part. Be careful not to damage it by pressing on it with fingernails,
pens, screwdrivers, etc.
