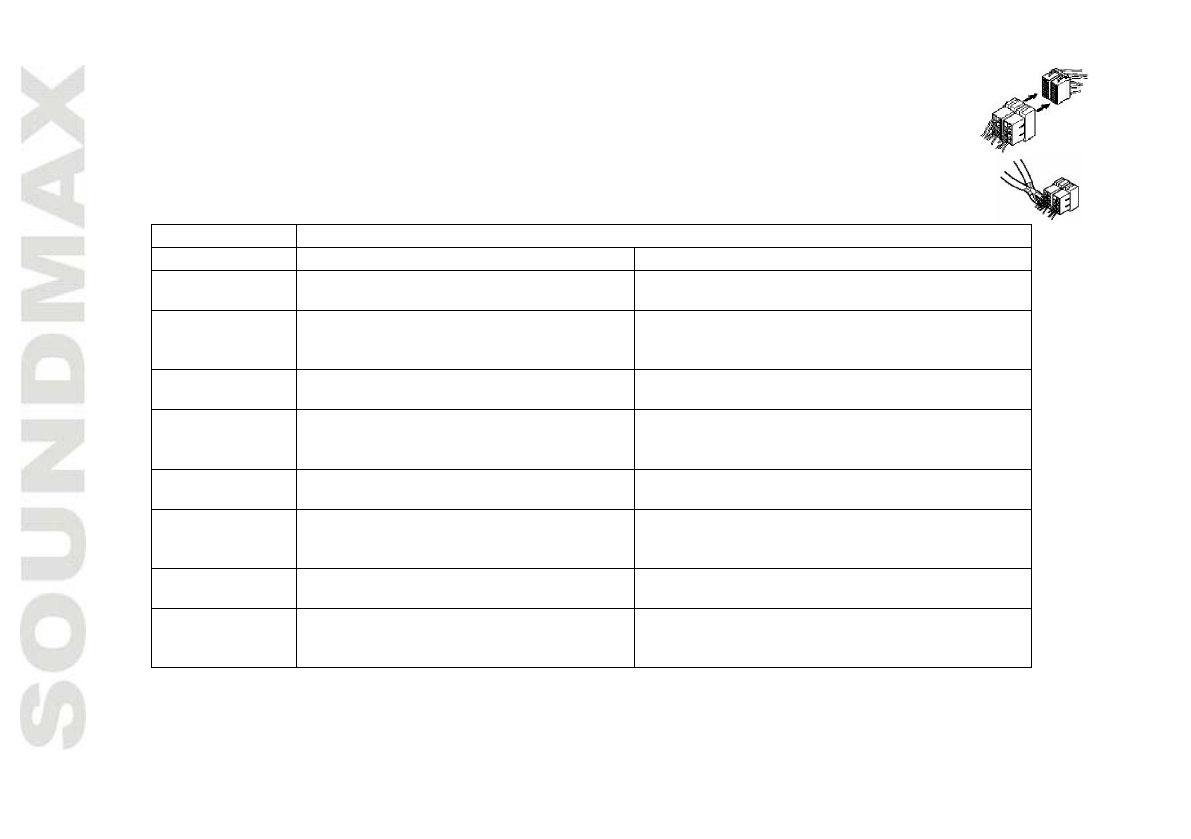

Использование разъема ISO

1.

Если  в  Вашем  автомобиле  есть  разъем  ISO,  произведите  подключение,  как

показано на рисунке.

2.

Для  подключений  без  разъемов  ISO  внимательно  проверьте  все  провода  перед

подключением,  неправильное  подключение  может  привести  к  повреждениям
изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру питания
батареи в соответствии с приведенной таблицей.

Номер

Функция

Разъем A

Разъем B

1

Тыл. прав. динамик(+)/Фиолетовый

-

2

Тыл. прав. динамик(-)/Фиолетовый-

черный

-

3

Фронт. прав. динамик(+)/Серый

-

4

Фронт. прав. динамик(-)/Серый-

черный

Питание 12В (+)/Желтый

5

Фронт. лев. динамик(+)/Белый

Питание антенны/Синий-белый

6

Фронт. лев. динамик(-)/Белый-

черный

Подсветка панели/Оранжевый-белый

7

Тыл. лев. динамик(+)/Зеленый

Зажигание/Красный

8

Тыл. лев. динамик(-)/Зеленый-

черный

Заземление/Черный

Провод  питания  антенны  предназначен  для  подачи  питания  на  антенну  и  для  удаленного  управления
дополнительным усилителем.
