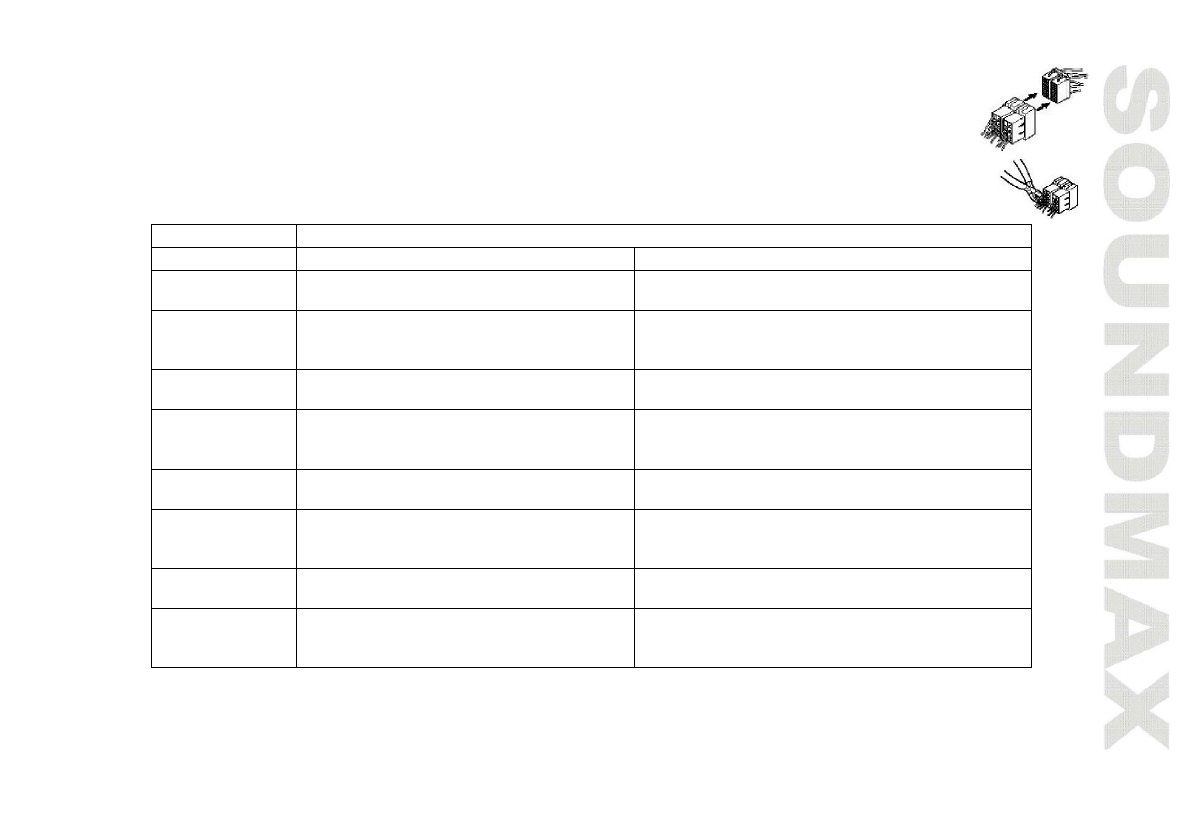

Использование разъема ISO

1.

Если  в  Вашем  автомобиле  есть  разъем  ISO,  произведите  подключение,  как

показано на рисунке.

2.

Для  подключений  без  разъемов  ISO  внимательно  проверьте  все  провода  перед

подключением,  неправильное  подключение  может  привести  к  повреждениям
изделия.  Обрежьте  разъем, подключите цветные головки разъема к шнуру  питания
батареи в соответствии с приведенной таблицей.

Номер

Функция

Разъем A

Разъем B

1

Тыл. прав. динамик(+)/Фиолетовый


-


2

Тыл. прав. динамик(-)/Фиолетовый-
черный


-


3

Фронт. прав. динамик(+)/Серый


-


4

Фронт. прав. динамик(-)/Серый-
черный


Питание 12В (+)/Желтый


5

Фронт. лев. динамик(+)/Белый


Питание антенны/Синий-белый


6

Фронт. лев. динамик(-)/Белый-
черный


Подсветка панели/Оранжевый-белый


7

Тыл. лев. динамик(+)/Зеленый


Зажигание/Красный


8

Тыл. лев. динамик(-)/Зеленый-
черный


Заземление/Черный


Провод  питания  антенны  предназначен  для  подачи  питания  на  антенну  и  для  удаленного  управления
дополнительным усилителем.
