9

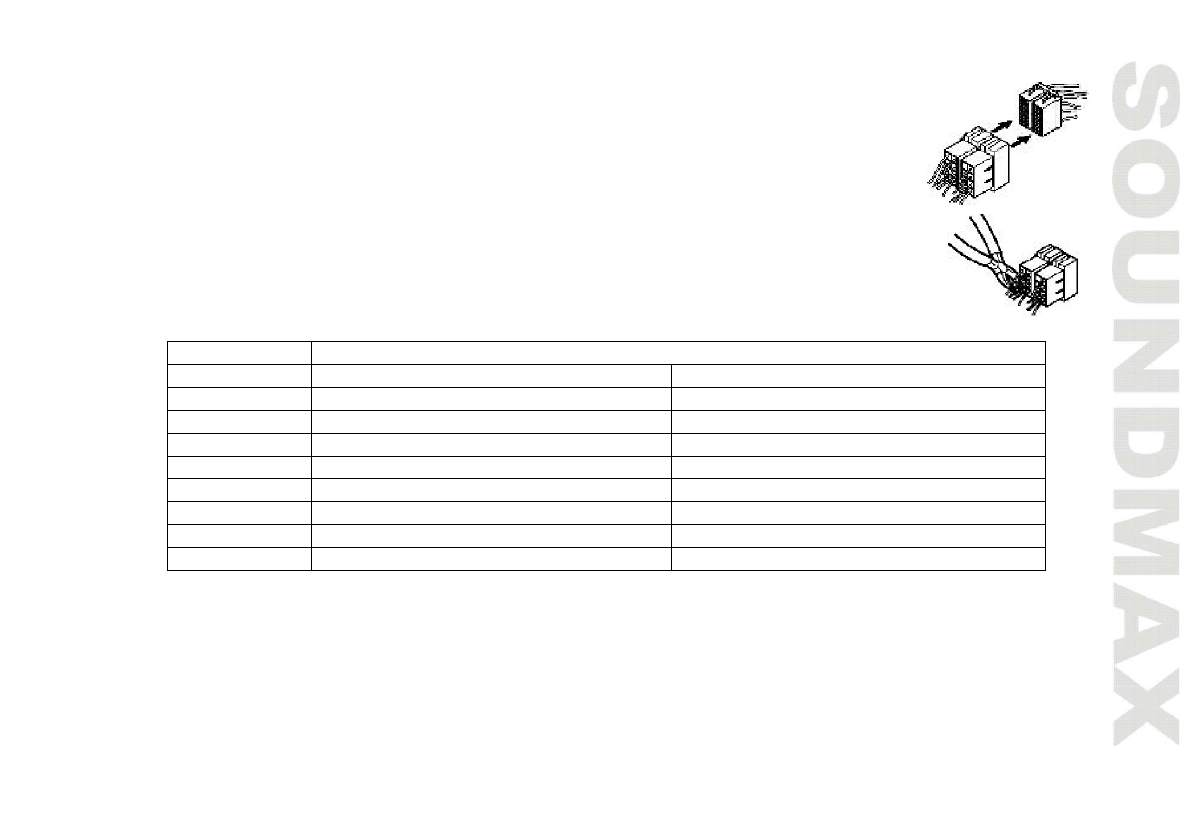

Using the ISO Connector

1.  If  your car is equipped with the ISO connector, then connect the ISO connectors as

illustrated.

2.  For connections without the ISO connectors, check the wiring in the vehicle carefully

before connecting, incorrect connection may cause serious damage to this unit.

Cut  the  connector,  connect  the  colored  leads  of  the  power  cord  to  the  car  battery  as
shown in the colour code table below for speaker and power cable connections.

Location

Function

Connector A

Connector B

1

-

Rear Right(+)---Violet

2

-

Rear Right(-)---Violet/Black stripe

3

-

Front Right(+)---Grey

4

Battery 12V (+)/yellow

Front Right(-)---Grey/Black stripe

5

Auto Antenna/blue

Front Left(+)---White

6

-

Front Left((-)---White/Black stripe

7

Ignition/red

Rear Left(+)---Green

8

Ground/black

Rear Left(-)---Green/Black Stripe


Power  antenna  wire  is  intended  for  power  supply  of  the  antenna  and  for  remote  control  of  an  additional
amplifier.
