1. Приборная панель автомобиля
2. Металлический язычок монтажного кожуха.


Установка декоративной рамки

Для  установки  декоративной  рамки  прижмите  ее  к  корпусу  устройства  и  нажмите,  чтобы  вставить  на
место.  Это  необходимо  сделать  до  установки  передней  панели,  иначе  вы  не  сможете  установить
декоративную  рамку  на  место  (При  установке  рамки  на  место  направьте  сторону  с  канавкой  вниз  и
закрепите ее.).

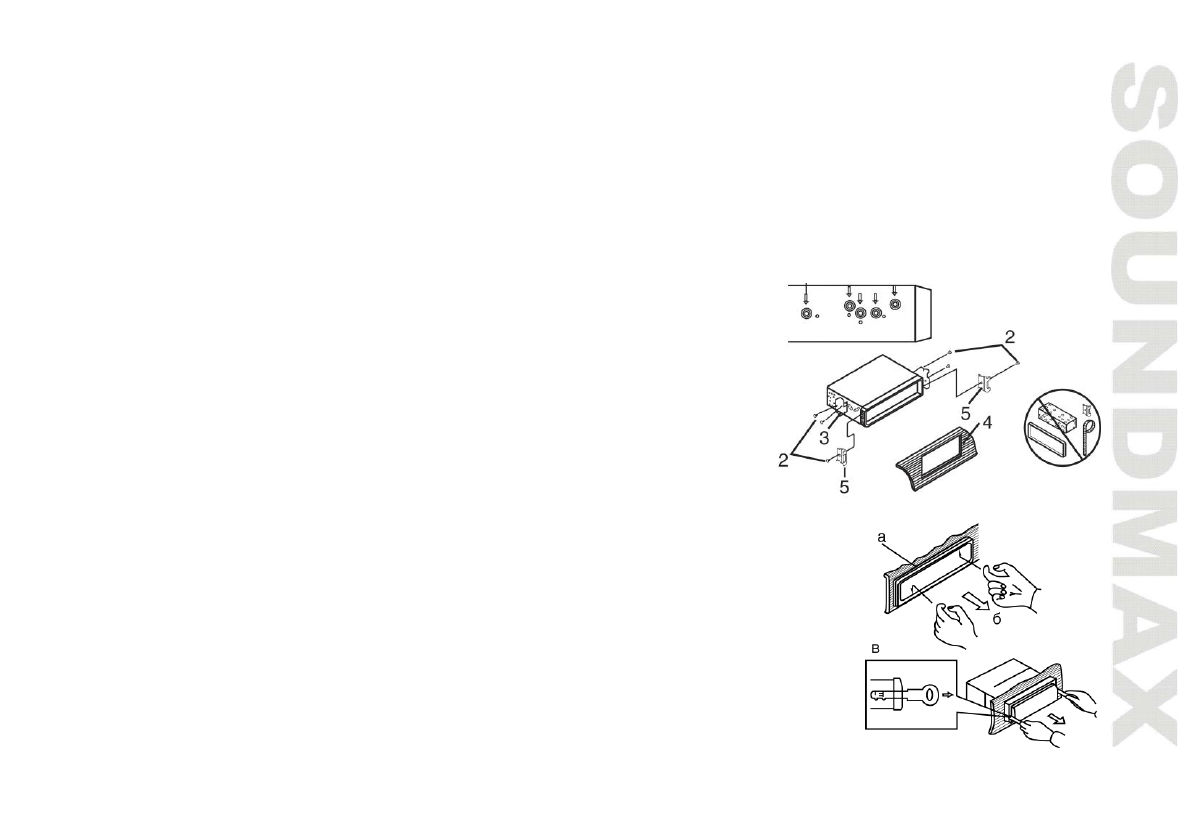

Установка устройства в приборную панель автомобиля «сзади» (Метод Б)

В  данном  случае  установки  используются  отверстия  для  винтов  на
боковых  сторонах  устройства.  Закрепите  устройство  с  помощью
штатных кронштейнов крепления радиоприемника.
1.  Выберите  такое  положение,  в  котором  отверстия  для  винтов  на
кронштейне  (3)  будут  совмещены  с  отверстиями  для  винтов  на
корпусе устройства и вкрутите по два винта (2) с каждой стороны.
2. Винт.
3. Монтажный кронштейн штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Защелка (снимите эту деталь).

Примечание:

  При  установке  по  методу  Б  монтажный  кожух  и

внешняя декоративная рамка не используются.


Снятие устройства

а – Декоративная рамка
б – Направление снятия рамки
в – Установка ключей съемников
1.  Выключите магнитолу и снимите переднюю панель.
2.  Вставьте  пальцы  в  канавку  на  передней  стороне  декоративной  рамки
(рамка  снимается  с  небольшим  усилием).  Потяните  рамку  на  себя,  чтобы
снять ее.
