46

RU

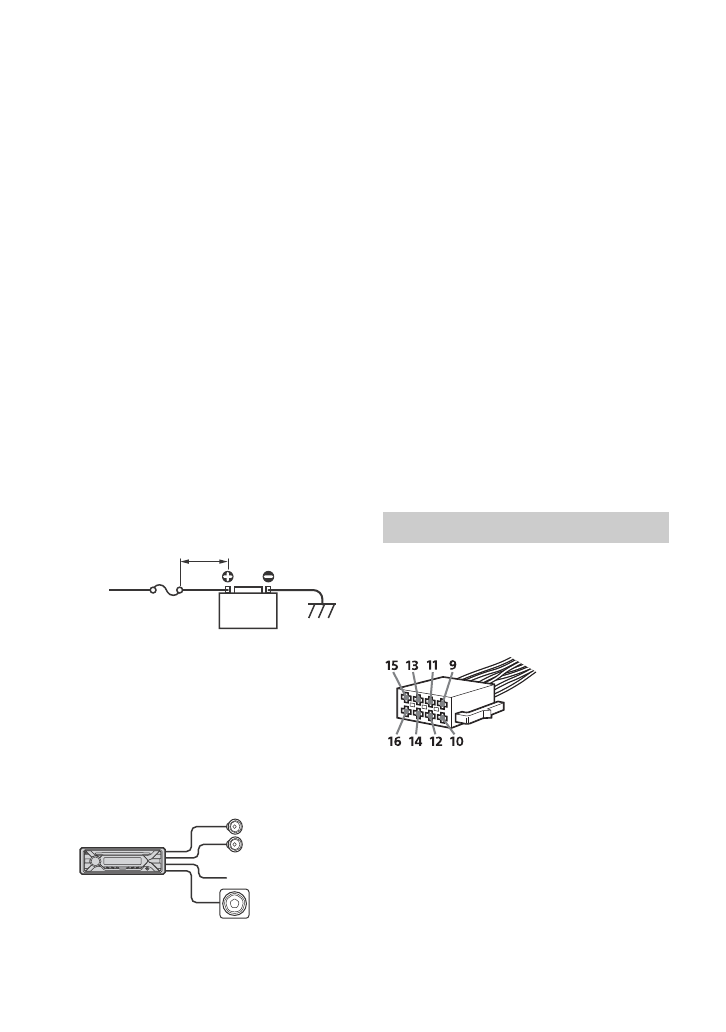

При подключении непосредственно
к аккумулятору

Если предохранитель автомобиля
соответствует силе тока 10 А, подключите
питание непосредственно к аккумулятору
во избежание короткого замыкания.



к металлической части автомобиля



к “плюсу” аккумулятора

Примечания

• Даже при подключении к проводу

электропитания автомобиля подаваемого
питания может быть недостаточно для
полноценной работы устройства. В этом случае
подключите питание напрямую к
аккумулятору.

• На всех проводах, подключенных к “плюсу”

аккумулятора, должен быть установлен
предохранитель на расстоянии не более
450 мм от точки подключения к аккумулятору и
до соприкосновения с металлом.

• Диаметр проводов автомобильного

аккумулятора, подключенных к автомобилю
(“земля” к корпусу)* должен быть не меньше
диаметра основного провода питания,
используемого для подключения аккумулятора
к главному устройству.

• Во время полноценной эксплуатации сила

тока, проходящего через систему, превышает
15 А. Провода, присоединяемые к терминалам
+12 В и GND (“Земля”), должны иметь калибр не
ниже AWG14 или 2 мм² в сечении.

В случае возникновения каких-либо
вопросов или проблем, связанных с
подключением, обратитесь за помощью к
дилеру.

Простое подключение сабвуфера

Сабвуфер можно использовать без
усилителя мощности, если подключить
его к кабелю заднего громкоговорителя.

Примечания

• Требуется подготовка проводов задних

громкоговорителей.

• Во избежание повреждений используйте

сабвуфер с полным сопротивлением 4 Ω – 8 Ω и
соответствующей предельно допустимой
мощностью.

Подсоединение для поддержки
памяти

Когда к устройству подсоединен желтый
провод питания, блок памяти будет
постоянно получать питание, даже при
выключенном зажигании.

Подключение
громкоговорителей

• Перед подключением

громкоговорителей выключите
устройство.

• Во избежание повреждений

используйте громкоговорители с
полным сопротивлением 4 Ω – 8 Ω и
соответствующей предельно
допустимой мощностью.

Проверьте разъем подключения
вспомогательного питания автомобиля и
правильно подключите провода (в
зависимости от типа автомобиля).

*

Не более 450 мм

Автомобильный аккумулятор +12 В

Предохранитель
(15 A)

Передний
громкоговоритель

Сабвуфер

Схема подключения питания

Разъем подключения
вспомогательного питания
