*1 Не входит в комплект поставки.
*2 Полное сопротивление громкоговорителей:

4 Ω – 8 Ω × 4

*3 Кабель с разъемами RCA (не входит в

комплект поставки).

*4 В зависимости от типа автомобиля,

возможно, потребуется использовать
адаптер для проводного пульта
дистанционного управления (не входит в
комплект поставки). Подробные сведения об
использовании проводного пульта
дистанционного управления см. в разделе
“Использование проводного пульта
дистанционного управления” (стр. 48).

*5 Независимо от того, будете ли вы

использовать микрофон, проложите кабель
микрофона так, чтобы он не мешал
вождению. Закрепите кабель зажимом, если,
например, он проходит рядом с вашими
ногами.

*6 Сведения об установке микрофона см. в

разделе “Установка микрофона” (стр. 47).

*7 В зависимости от типа автомобиля

используйте адаптер (не входит в комплект
поставки), если разъем радиоантенны не
подходит.

*8 Используйте громкоговорители с входной

среднеквадратичной мощностью 50 Вт или
выше. Рекомендуется использовать
громкоговорители полного диапазона серии
Sony XB.

*9 Если предохранитель автомобиля

соответствует силе тока 10 А, подключите
питание непосредственно к аккумулятору во
избежание короткого замыкания.

*10 Перед подключением необходимо

подготовить желтый и черный провода на
источнике питания.

Если используется антенна с
электроприводом без релейного блока,
подсоединение этого устройства с
помощью прилагаемого провода питания



 может привести к повреждению

антенны.



К разъему громкоговорителя
автомобиля



К разъему электропитания
автомобиля

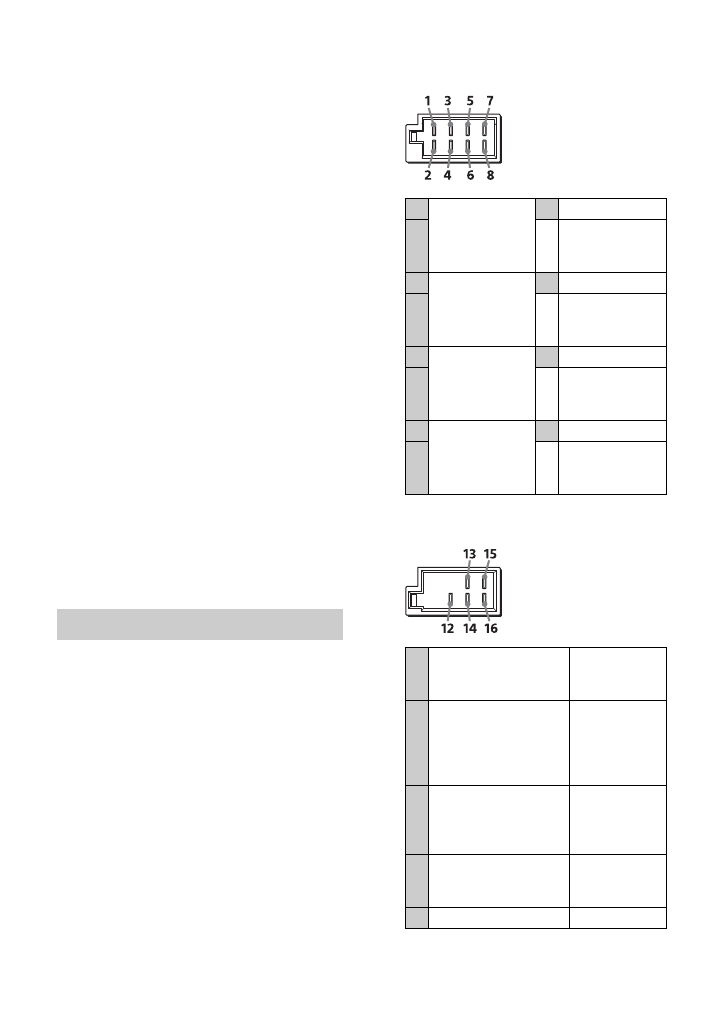

Установка соединений

1

Задний
громкоговоритель
(правый)



Фиолетовый

2



Фиолетовый/с
черными
полосками

3

Передний
громкоговоритель
(правый)



Серый

4



Серый/с
черными
полосками

5

Передний
громкоговоритель
(левый)



Белый

6



Белый/с
черными
полосками

7

Задний
громкоговоритель
(левый)



Зеленый

8



Зеленый/с
черными
полосками

12

Источник
бесперебойного
электропитания

Желтый

13

Антенна с
электроприводом/
управление
усилителем
мощности (REM OUT)

Синий/с
белыми
полосками

14

Импульсный
источник
электропитания
подсветки

Оранжевый/с
белыми
полосками

15

Импульсный
источник
электропитания

Красный

16 Заземление

Черный
