QT-V5ER

7

2

QT-V5ER          9HX80432100004

䡲

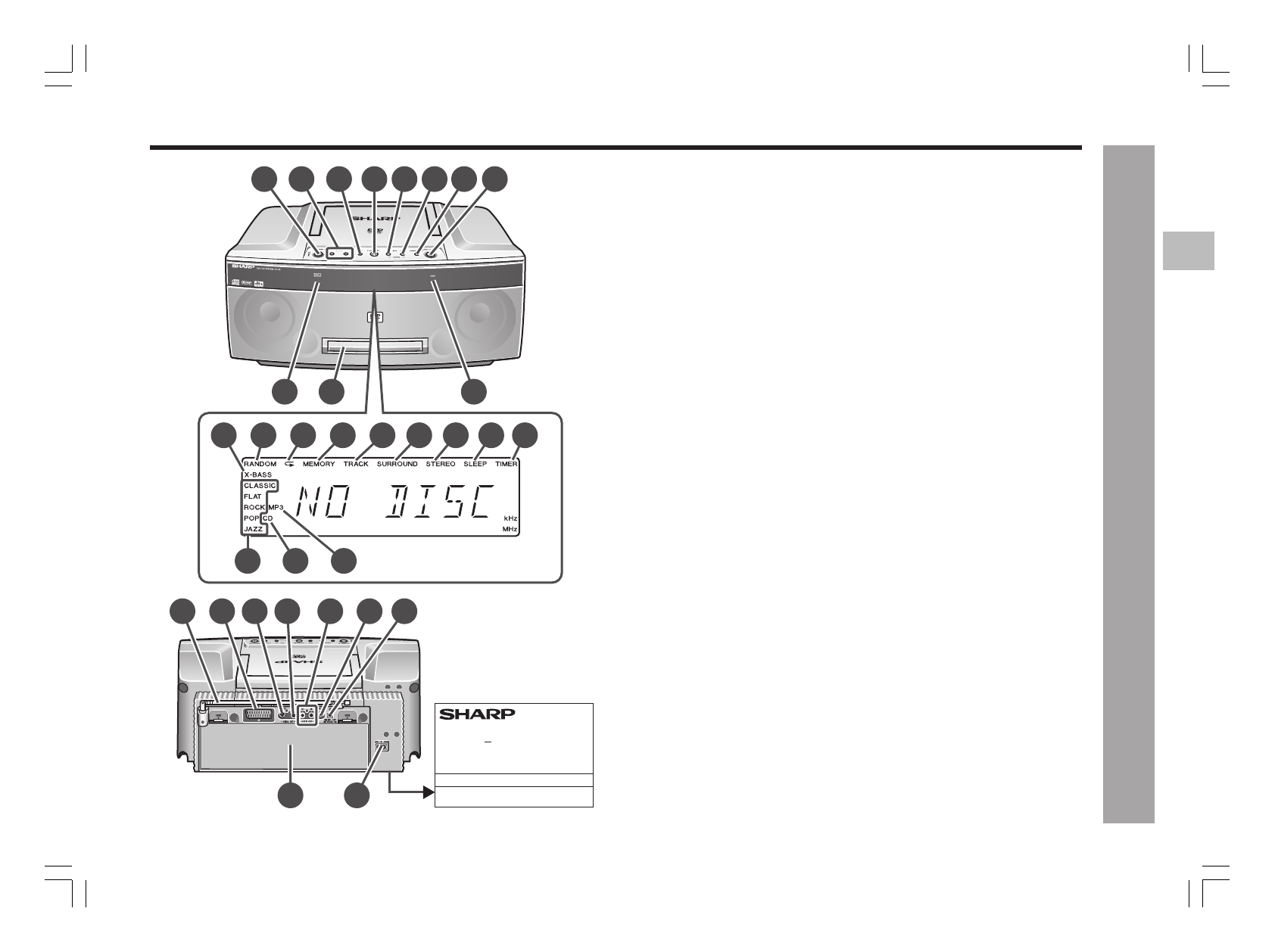

Главный блок

Страница для справок

1 .Кнопка включения/режима ожидания ....................................... 13
2 .Кнопки повышения и понижения громкости ............................ 15
3 .Кнопка остановки ..................................................................... 16, 17
4 .Кнопка воспроизведения/паузы ............................................ 16, 17
5 .Кнопка переключения на одну главу (композицию) вниз

или настройки в сторону убывания ...................................... 18, 28

6 .Кнопка переключения на одну главу (композицию) вверх

или настройки в сторону возрастания ................................. 18, 28

7 .Кнопка приемника (диапазона) .................................................... 28
8 .Кнопка открытия/закрытия лотка для дисков ......................... 16
9 .Датчик дистанционного управления ........................................... 13

10 .Лоток для дисков ............................................................................ 16

11 .Индикатор установки таймера ..................................................... 35

12 .Индикатор дополнительного баса .............................................. 15
13 .Индикатор произвольного порядка ............................................ 26
14 .Индикатор повтора ......................................................................... 20
15 .Индикатор памяти ........................................................................... 29
16 .Индикатор композиции .................................................................. 16
17 .Индикатор окружающего звучания ............................................. 15
18 .Индикатор стерео ............................................................................ 28
19 .Индикатор режима сна ................................................................... 35

20 .Индикатор таймера ......................................................................... 34
21 .Индикаторы предустановок эквалайзера ................................. 15
22 .Индикатор диска CD ....................................................................... 16
23 .Индикатор MP3 ................................................................................ 16

24 .Телескопическая FM-антенна ........................................................ 28
25 .Гнездо выхода SCART .................................................................... 11
26 .Гнездо выхода S-video ................................................................... 11
27 .Гнездо видеовыхода ...................................................................... 11
28 .Гнезда аудиовыхода ....................................................................... 11
29 .Гнездо для подключения наушников ......................................... 36
30 .Гнездо оптического цифрового аудиовыхода ........................... 36
31 .Крышка батарейного отсека ......................................................... 12
32 .Входное гнездо питания переменного тока ............................... 12

Органы управления и индикаторы

Общая информация

- Органы управления и индика

торы -

12

13

14

15

16

17

18

19 20

24

31

32

25 26 27

29

28

30

21

22

23

9

10

11

1

2

3

4

5

6

7

8

МОДЕЛЬ NO. QT-V5ER

СИСТЕМА DVD/CD
230 В пер. ток 50 Гц 23 Вт
Пост. ток 12 В ... (UM / SUM-1 или R20)

×

8

ДИАПАЗОН ЧАСТОТ:
FM 87,5 - 108 МГц
AM 522 - 1620 кГц

СЕРИЙНЫЙ №

SHARP CORPORATION      ИЗГОТОВЛЕНО В КИТАЕ

<Нижняя часть аппарата>
