25

Ru

Рус

ск

и

й

•

Оптимальная
производительность
достигается при
установке устройства
под углом менее 60°.

•

Чтобы обеспечить необходимое
распределение тепла при
использовании устройства, при
установке оставьте свободное
место за задней панелью и
скрутите кабели, чтобы они не
блокировали вентиляционные
отверстия.

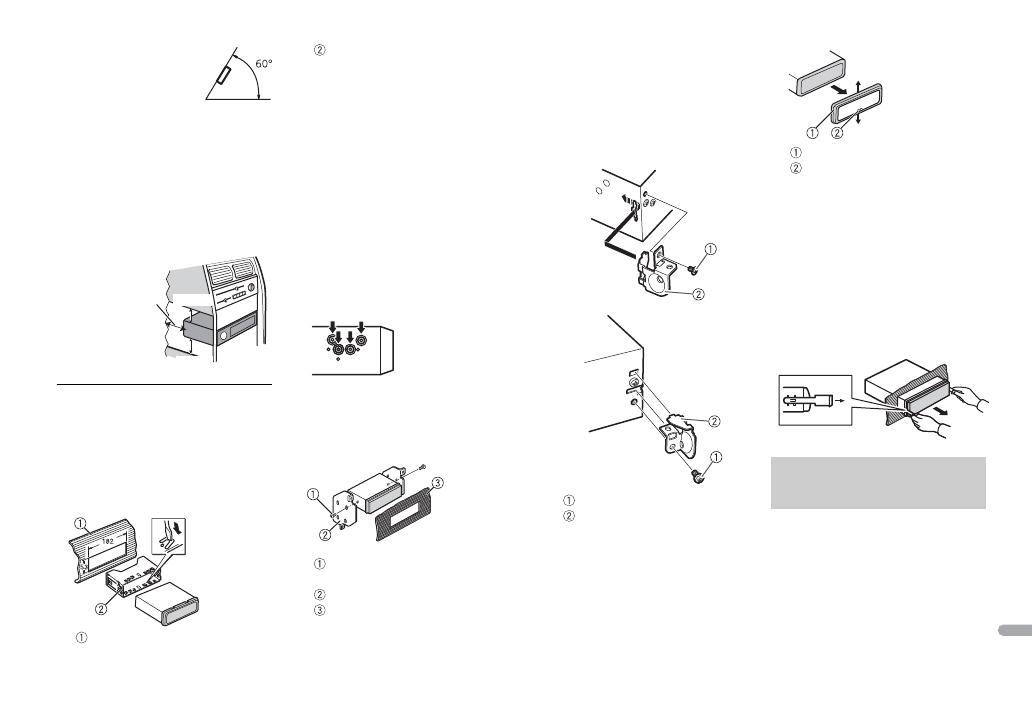

Установка крепления DIN

1

Установите на приборную
панель входящую в комплект
установочную шахту.

2

Закрепите установочную шахту,
отогнув с помощью отвертки
металлические лапки (90°).

Приборная панель

Установочная шахта

•

Убедитесь, что устройство
установлено прочно.
Непрочная установка может
привести к возникновению
пропусков при
воспроизведении и других
неисправностей.

Если входящая в комплект
установочная шахта не
используется

1

Совместите отверстия на
крепежном кронштейне с
отверстиями на корпусе
устройства и закрепите
кронштейн.

2

Вкрутите по одному винту с
каждой стороны, чтобы
зафиксировать устройство на
месте.

Саморез (5 мм × 9 мм, не
прилагается к устройству)
Крепежный кронштейн
Приборная панель или
консоль

Оставьте

достаточно

места

5 см

5 см

Как использовать
комплектный кронштейн

Убедитесь, что комплектный
кронштейн рассчитан на крепление
в вашем автомобиле, а затем
присоедините его к устройству, как
показано далее.

Извлечение устройства
(установленного с помощью
прилагаемой установочной
шахты)

1

Снимите окантовку.

Окантовка
Лапка с зазубринами

•

При снятии передней панели
облегчается доступ к окантовке.

•

При повторной установке
окантовки поверните панель
стороной с зазубренной лапкой
вниз.

2

Вставьте прилагаемые ключи
извлечения по обеим сторонам
устройства до щелчка.

3

Потяните устройство из
приборной панели.

Микрофон необходимо
устанавливать непосредственно
напротив водителя на
соответствующем расстоянии для
правильного фиксирования голоса.

Винт
Кронштейн

Установка
микрофона
