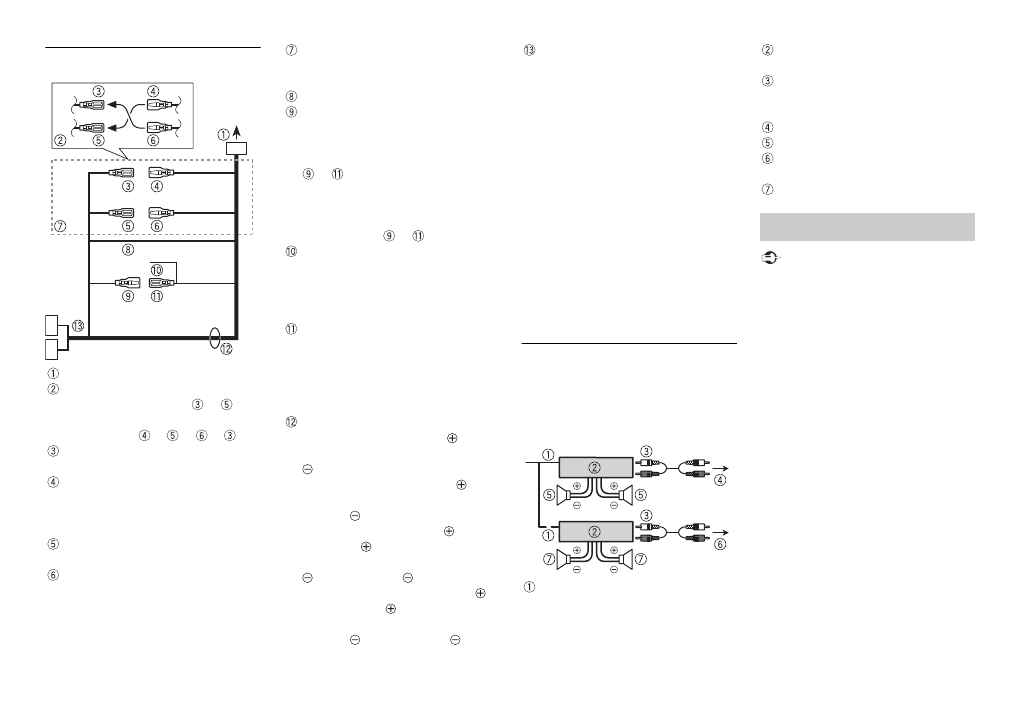

Шнур питания

Во вход шнура питания
В зависимости от типа
автомобиля функции

могут отличаться. В этом случае
подключите

Желтый
Резервный (или опция)
Желтый
Выполняйте подключение к
терминалу с постоянным
напряжением 12 В.
Красный
Опция (или резервный)
Красный
Выполняйте подключение к
терминалу, управляемому
ключом зажигания (12 В пост.
тока).

Выполняйте подключение

проводов друг к другу одного
цвета.
Черный (“масса”)
Синий/белый
Положение контакта разъема ISO
будет отличаться в зависимости
от типа автомобиля. Подключите

, если 5 контакт отвечает

за управление антенной. Если
используется автомобиль
другого типа, никогда не
подключайте

Синий/белый
Выполняйте подключение к
терминалу управления системой
усилителя (макс. 300 мА, 12 В
пост. тока).
Синий/белый
Выполняйте подключение к
терминалу релейного
управления автоматической
антенны (макс. 300 мА, 12 В пост.
тока).
Провода динамика
Белый: Передний левый
Белый/черный: Передний левый

Серый: Передний правый
Серый/черный: Передний
правый
Зеленый: Задний левый

или

сабвуфер
Зеленый/черный: Задний левый

или сабвуфер

Фиолетовый: Задний правый

или сабвуфер
Фиолетовый/черный: Задний
правый

или сабвуфер

Разъем ISO
В некоторый автомобилях
разъем ISO может быть разделен
на два. В этом случае выполняйте
подключение к обоим разъемам.

ПРИМЕЧАНИЯ
•

Измените исходное меню данного
устройства. См. [SP-P/O MODE]
(стр. 6). Выход сабвуфера данного
устройства является
монофоническим.

•

При использовании сабвуфера
сопротивлением 2 Ω подключайте
сабвуфер к фиолетовому и
фиолетовому/черному проводам
устройства. Не подключайте
ничего к зеленому или зеленому/
черному проводам.

Усилитель (приобретается
отдельно)

Выполните данные подключения
при использовании
дополнительного усилителя.

Пульт ДУ системой
Выполните подключение к
синему/белому кабелю.

Усилитель (приобретается

отдельно)

Выполните подключение с

помощью RCA (приобретается
отдельно)

К переднему выходу
Передний динамик

К заднему выходу или выходу

сабвуфера

Задний динамик или сабвуфер

Важно

•

Перед установкой проверьте все
подключения и системы.

•

Не используйте неоригинальные
запчасти, так как это может
привести к неисправностям.

•

Обратитесь к дилеру, если для
установки требуются
дополнительные отверстия или
модификации в автомобиле.

•

Не устанавливайте данное
устройство в следующих случаях:
– если оно может нарушить работу

автомобиля.

– если оно может причинить

травму пассажиру в случае
резкой остановки.

•

Полупроводниковый лазер будет
поврежден в случае перегрева.
Выполняйте установку данного
устройства вдали от мест с
повышенной температурой,
например печки.

Установка
