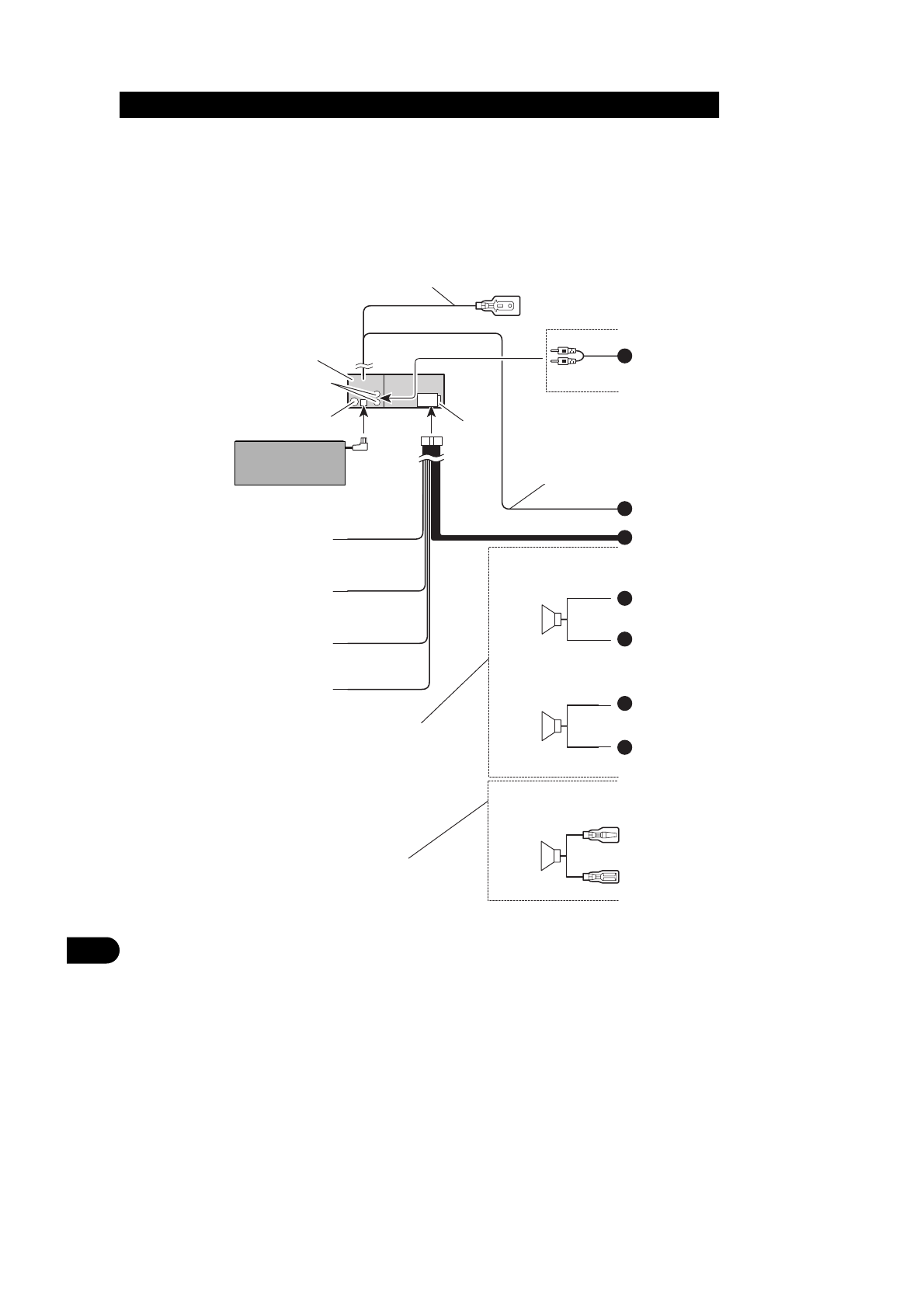

Схема соединений

+

≠

+

≠

Front

Rear

This Product

Antenna jack

To terminal always supplied with
power regardless of ignition switch
position.

To electric terminal controlled by
ignition switch (12 V DC) ON/OFF.

To vehicle (metal) body.

Black (ground)

Red

Yellow

Fuse

Left speaker

Yellow/black
If you use a cellular telephone, connect it via the
Audio Mute lead on the cellular telephone. If not,
keep the Audio Mute lead free of any connections.

Multi-CD player
(sold separately)

To system control terminal of the
power amp or Auto-antenna relay
control terminal.
(Max. 300 mA 12 V DC)

Rear output

+

≠

Rear

Orange

To light switch terminal.

With a 2 speaker system, do not connect
anything to the speaker leads that are not
connected to speakers.

Use this for connections when you have
the separately available amplifier.

A

D

B

C

E

F

G

Желтый/черный
Если Вы пользуетесь сотовым телефоном,
подключите аппарат к сотовому телефону через
провод отключения звука. Если нет, то никуда
не подключайте провод отключения звука.

Данный аппарат

Задний выход

Гнездо для подключения антенны

Плавкий

предо-

храни-

тель

CD-чейнджер

(покупается

отдельно)

К контакту выключателя

освещения.

К контакту, управление подачей

напряжения (12 В постоянного тока)

на который осуществляется с

помощью замка зажигания.

К контакту, напряжение на который

подается всегда, независимо от

положения замка зажигания.

К металлическому корпусу

автомобиля.

Оранжевый

Красный

Желтый

Черный (масса)

В системе с двумя громкоговорителями
не подключайте ничего к проводам
громкоговорителей, которые не
подсоединены к громкоговорителям.

Используйте это для соединения, когда
у вас имеется отдельный усилитель.

К контакту системного
управления усилителя
мощности или к контакту реле
управления автоматической
антенны. (Макс. 300 мА, 12 В
постоянного тока).

Левый громкоговоритель

Перед-

ний

Задний

Задний
