Подключение блоков

Примечание:

l

Данный аппарат предназначен для автомобилей с аккумуляторной батареей 12 В и с

минусом на массе. Перед его установкой на автомобиль со специальным корпусом

для загородных путешествий, на грузовой автомобиль или на автобус проверьте

напряжение аккумуляторной батареи.

l

Для предотвращения коротких замыканий (КЗ) в электрической системе автомобиля

перед началом установки основного блока не забудьте отсоединить шину

аккумуляторной батареи автомобиля.

l

Правильно выполните все соединения, пользуясь руководством для пользователя,

где подробно описано подключение усилителя мощности и других блоков.

l

Закрепите провода с помощью хомутов для кабелей или липкой ленты. Для защиты

проводов обмотайте их липкой лентой в тех местах, где они соприкасаются с

металлическими деталями.

l

Проложите и закрепите все провода так, чтобы они не могли соприкасаться с движу-

щимися частями, такими как: механизм переключения передач, ручной тормоз и

направляющие сидений. Не прокладывайте провода в местах, которые становятся

горячими, например, вблизи выходного отверстия нагревателя. При расплавлении

или истирании электрической изоляции проводов возникает опасность КЗ на корпус

автомобиля.

l

Не пропускайте желтый провод через отверстие в моторное отделение для

подключения к аккумуляторной батарее. Это приведет к повреждению электрической

изоляции провода и вызовет очень опасное КЗ.

l

Не закорачивайте никаких проводов. Это может привести к нарушению нормальной

работы схемы защиты.

l

Запрещается подавать напряжение питания на другое оборудование путем срезания

изоляции с провода питания основного блока и отвода напряжения от этого провода.

Это может привести к токовой перегрузке провода и вызвать его перегревание.

l

При замене плавкого предохранителя используйте только предохранитель с

номиналом, указанным на основном блоке.

l

Так как используется оригинальная схема BPTL, запрещается подключать напрямую

на массу провода громкоговорителей и использовать общие провода  для левого и

правого громкоговорителей.

l

Мощность подключаемых к данному блоку громкоговорителей должна быть не ниже

45 Вт, а сопротивление должно быть от 4 до 8 Ом. Подключение громкоговорителей с

мощностью и/или сопротивлением, отличным от указанных значений, может

привести к выходу громкоговорителей из строя.

l

Если с данной системой используется внешний усилитель мощности, не подключайте

синий/белый провод к контакту питания усилителя мощности. Аналогичным образом,

не подключайте синий/белый провод к контакту питания автоматической антенны.

Такое подключение может привести к превышению предельной токовой нагрузки и

выводу из строя оборудования.

l

Для предотвращения неправильного подключения входная сторона разъема IP-BUS

имеет синий цвет, а выходная сторона разъема имеет черный цвет. Правильно

соедините разъемы одинакового цвета.

l

Если аппарат устанавливается в автомобиль, замок зажигания которого не имеет

положения АСС (вспомогательное оборудование), то красный провод основного

блока должен быть подключен к контакту, напряжение на который подается в

соответствии с положением ON/OFF (ВКЛ./ВЫКЛ.) замка зажигания. Невыполнение

этого требования может привести к разрядке аккумуляторной батареи, когда вы

покидаете автомобиль на несколько часов.

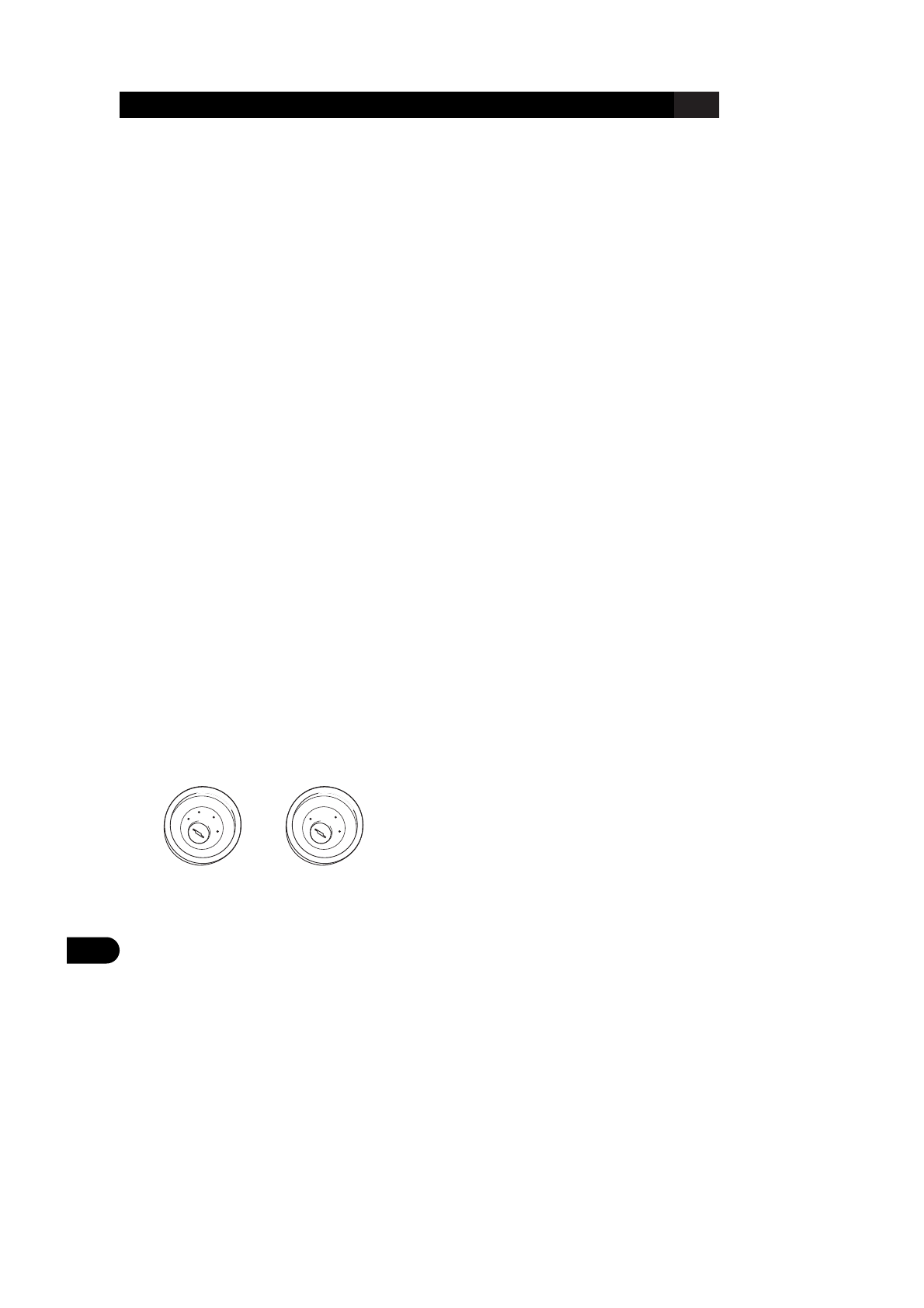

Без положения ACC

С положением ACC

O

N

S

T

A

R

T

O

F

F

AC

C

O

N

S

T

A

R

T

O

F

F

l

Черный провод подключается на массу.
Пожалуйста, подключите этот провод к
массе отдельно от сильноточных блоков,
таких как, например, усилитель
мощности.
Если вы подключите блоки к массе
одним проводом и произойдет
отсоединение этого провода,
оборудование может выйти из строя
или может возникнуть пожар.
