61

60

Красный
К электрическому контакту,
наличие напряжения на котором определяется положением
ключа зажигания (12 В постоянного тока) «ON»/»OFF».

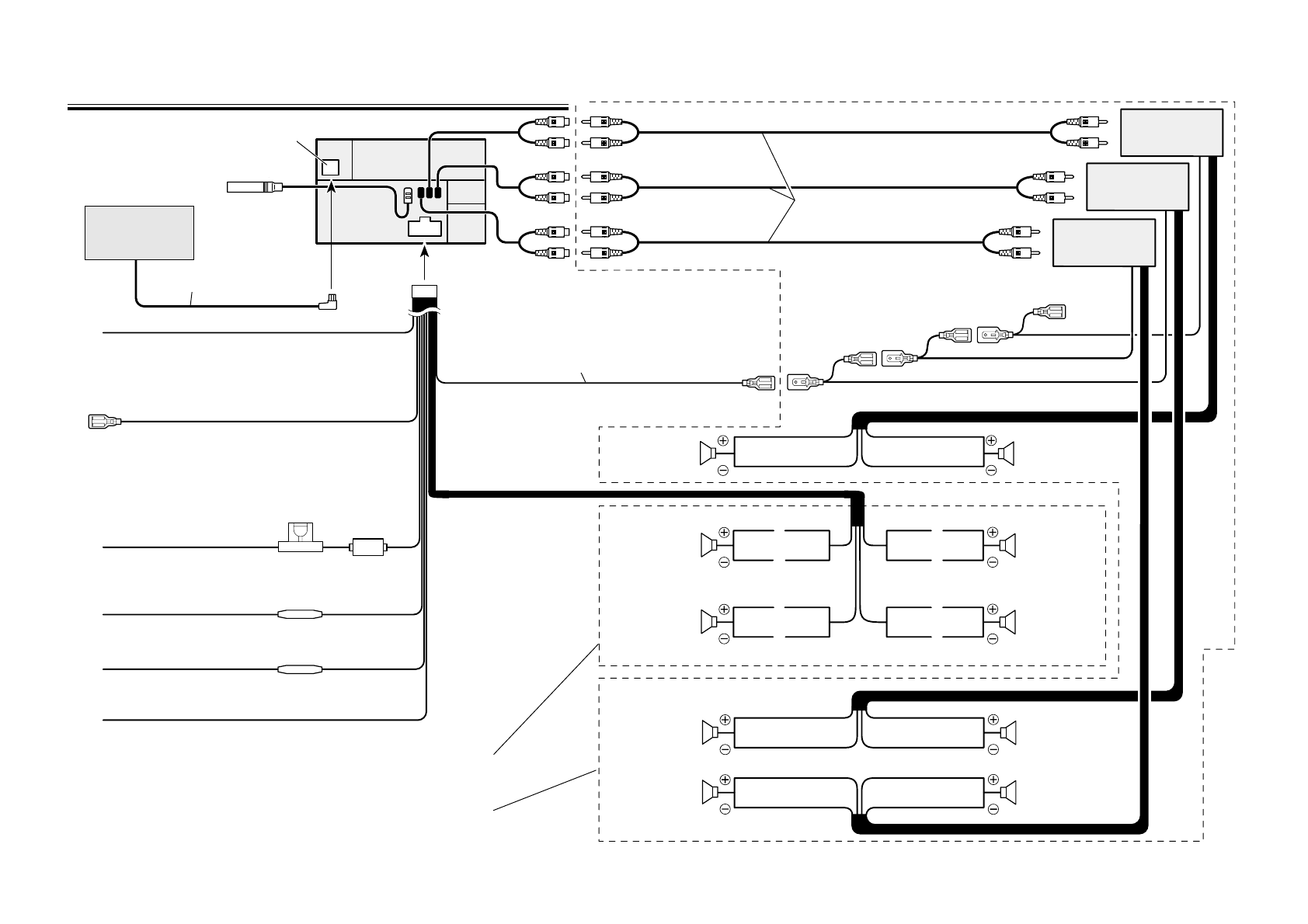

Схема соединений

Данное устройство

Вход шины IP-BUS (синий)

Антенное гнездо

Выход на сабвуфер

Выход на фронтальный громкоговоритель

Выход на тыловой

громкоговоритель

Дистанционное управление системой

Белый

БелыйЗеленый/черный

Белый/черный

Серый

Серый/черный

Фиолетовый

Фиолетовый/черный

Фронтальный
громкоговоритель

Выход на тыловой

громкоговоритель

Фронтальный
громкоговоритель

Фронтальный

громкоговоритель

Синий/белый
Когда источник сигнала включен, то на выход подается управля-
ющий сигнал. Соединяется с клеммой системного управления
усилителя мощности (максимальный ток 300 мА при 12 В посто-
янного тока).

Соединительные провода с штекерны-
ми разъемами RCA (приобретаются
отдельно)

Усилитель мощно-
сти (приобретается
отдельно)

Усилитель мощно-
сти (приобретается
отдельно)

Усилитель мощно-
сти (приобретается
отдельно)

Многодисковый проиг-

рыватель компакт-дис-

ков (приобретается

отдельно)

Кабель шины
IP-BUS

Желтый/черный
Если используется сотовый телефон, то соедините с выводом
«Audio Mute» [Выключение звука] сотового телефона. Если со-
товый телефон отсутствует, то вывод  «Audio Mute» для соедине-
ний не используется.

Синий
Если в качестве источника сигнала выбран радиоприемник, то
на выход подается управляющий сигнал.
Соединяется с реле управления антенной.
Если автомобиль оборудован антенной, которая крепится на
стекле, то соедините с клеммой питания антенного усилителя
(максимальный ток 300 мА при 12 В постоянного тока).

Желтый
К контакту, который всегда находится под напряжением, неза-
висимо от положения ключа зажигания.

Оранжевый
К контакту выключателя освещения.

Черный (масса)
К металлическому корпусу автомобиля.

Держатель предохранителя

Держатель предохранителя

Держатель предохранителя

Если используется система из двух
громкоговорителей, то ничего не
подключайте к свободным прово-
дам питания громкоговорителей.

Выполните это соединение, если
используется дополнительный уси-
литель (приобретается отдельно).

Рис. 2

Левые

Правые

Тыловой

громкоговоритель

Тыловой

громкоговоритель

Тыловой
громкоговоритель

Сабвуфер

Сабвуфер

Зеленый

Тыловой  гром-
коговоритель
