Руководство по установке

59

Примечание:

●

Данное устройство предназначено для установки в
автомобилях с напряжением бортовой сети 12 В и
минусом на массе. Перед установкой устройства в
автомобиль  с  жилым  кузовом  для  загородного  от-
дыха,  грузовой  автомобиль  или  автобус  проверьте
напряжение батареи.

●

Для предотвращения короткого замыкания элект-
ропроводки  не  забудьте  снять  с  клеммы  кабель,
соединяющий отрицательный полюс батареи (-) с
массой.

●

Уточните в инструкции пользователя особенности
подключения  усилителя  мощности  и  других  уст-
ройств, а затем правильно выполните соединения.

●

Закрепите  соединения  проводов  специальными
зажимами  или  изоляционной  лентой.  Защитите
соединения  изоляционной  лентой  там,  где  они
могут соприкасаться с металлическими деталями.

●

Провода  прокладывайте  и  закрепляйте  в  тех  мес-
тах, где они не будут соприкасаться с движущими-
ся  деталями,  такими  как  детали  механизма  пере-
ключения  скоростей,  ручного  тормоза  и  направ-
ляющие для установки сидений. Не прокладывай-
те  провода  в  местах  с  повышенной  температурой,
таких  как  воздуховыпускные  отверстия  системы
обогрева салона. Если изоляция проводов распла-
вится  или  прорвется,  то  может  возникнуть  опас-
ность замыкания проводов на корпус автомобиля.

●

Не  пропускайте  желтый  провод  через  отверстие  в
моторный отсек автомобиля для соединения его с
клеммой  батареи.  Это  может  привести  к  повреж-
дению изоляции провода и возникновению корот-
кого замыкания на корпус автомобиля с серьезны-
ми последствиями.

●

Не закорачивайте провода. Это может повлиять на
работу цепи защиты.

●

Не  подавайте  питание  на  какое-либо  устройство,
удаляя изоляцию с провода, по которому подается
питание на данный аппарат, и подключаясь к это-
му проводу. Такое подключение может привести к
превышению  допустимой  нагрузки  по  току  для
этого провода и его перегреву.

●

При  замене  предохранителя  используйте  предо-
хранитель  только  того  номинала,  который  указан
для данного устройства.

●

В  устройстве  используется  уникальная  система
BPTL,  поэтому  при  подключении  громкоговори-
телей не допускается соединять выводы громкого-
ворителей  непосредственно  с  массой,  а  также  со-
единять  отрицательные  полюса  левого  и  правого
громкоговорителей общим проводом.

●

Провод с черной изоляцией используется для зазем-
ления.  Данное  устройство  необходимо  заземлять
отдельно от заземления устройств с большим током
потребления, таких как усилители мощности.
Если  такие  устройства  заземлить  вместе,  и  про-
изойдет  нарушение  контакта  между  клеммой  за-
земления  и  массой  автомобиля,  то  возникнет
опасность повреждения устройства или возникно-
вения пожара.

●

Если штекерный разъем RCA на данном устройст-

ве не используется, то не снимайте защитный кол-
пачок, закрепленный на штекере разъема.

●

С данным устройством можно использовать толь-
ко  акустические  системы  с  номинальной  непре-
рывной  выходной  мощностью  не  менее  45  Вт  и
импедансом  от  4  до  8  Ом.  Использование  акусти-
ческих  систем  другой  выходной  мощности  и/или
импедансом может привести к их воспламенению,
появлению дыма или выходу из строя.

●

Если в состав системы входит внешний усилитель
мощности,  то  помните  о  том,  что  нельзя  соеди-
нять  провод  с  сине-белой  изоляцией  с  клеммой
питания усилителя. Кроме того, нельзя соединять
этот  провод  с  клеммой  питания  автомобильной
антенны. Такое подключение может вызвать чрез-
мерный ток и стать причиной неправильной рабо-
ты устройства.

●

Для  предотвращения  короткого  замыкания  за-
кройте  оголенные  концы  неиспользуемых  прово-
дов  изоляционной  лентой.  Особое  внимание  об-
ратите на изоляцию неиспользуемых проводов для
подключения  громкоговорителей.  Если  провода
не  изолировать,  то  может  произойти  короткое  за-
мыкание.

●

Для  предотвращения  неправильного  соединения
входная часть разъема IP-BUS выполнена в синем
цвете,  а  выходная  часть  разъема  -  в  черном  цвете.
При  подключении  необходимо  соединять  части
разъемов одинакового цвета.

●

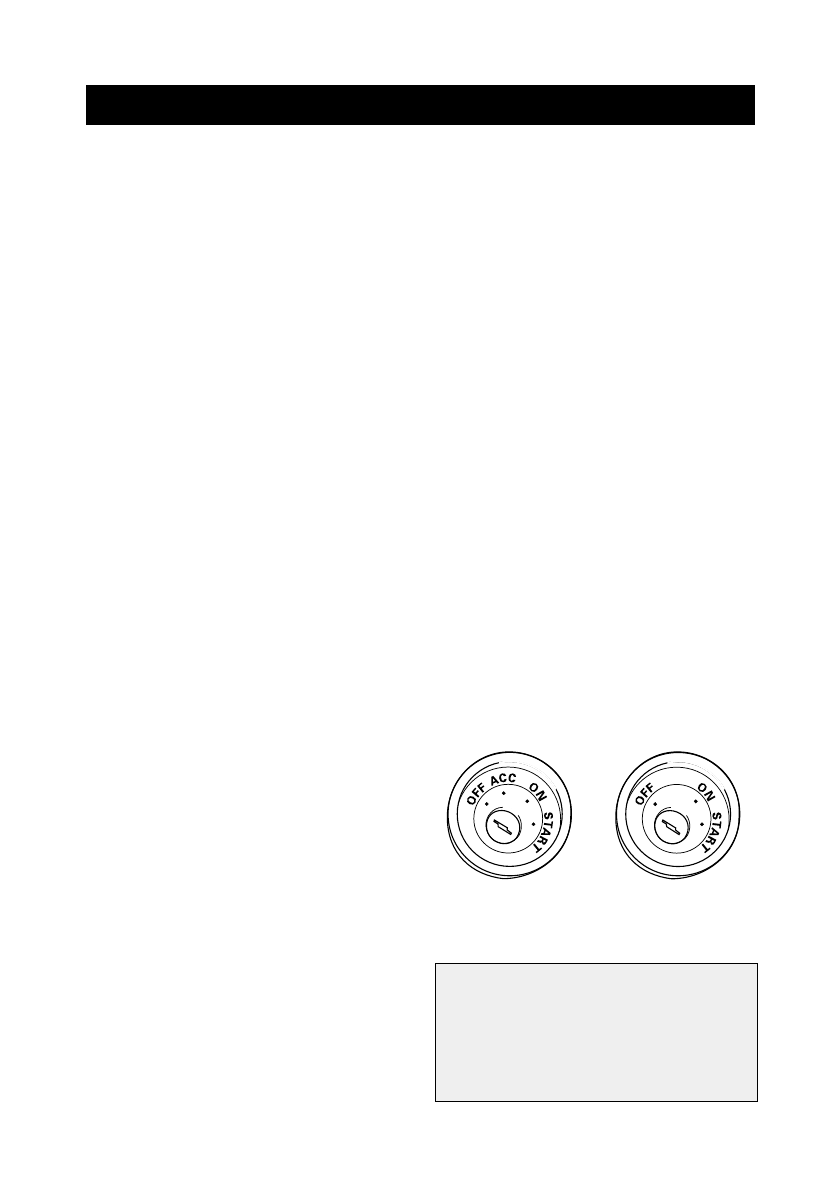

Если данное устройство устанавливается в автомо-
биле, замок зажигания которого не имеет положе-
ния  «вспомогательные  приборы»  «ACC»,  то  крас-
ный  провод  устройства  должен  подключаться  к
контакту, связанному с положениями ключа «вкл»
и  «выкл».  В  противном  случае,  если  вы  оставите
автомобиль  на  несколько  часов,  аккумулятор  мо-
жет разрядиться. (Рис. 1)

Имеется положение «ACC»           Положение «ACC» отсутствует

Рис. 1

●

Цвет проводов, используемых с данным устрой-
ством, может отличаться от цвета проводов того
же  назначения,  используемых  с  другими  уст-
ройствами.  При  подключении  данного  устрой-
ства  к  другим  изделиям  следуйте  инструкциям
по  установке,  прилагаемым  к  обоим  изделиям,
и  соединяйте  провода,  имеющие  одинаковое
назначение.
