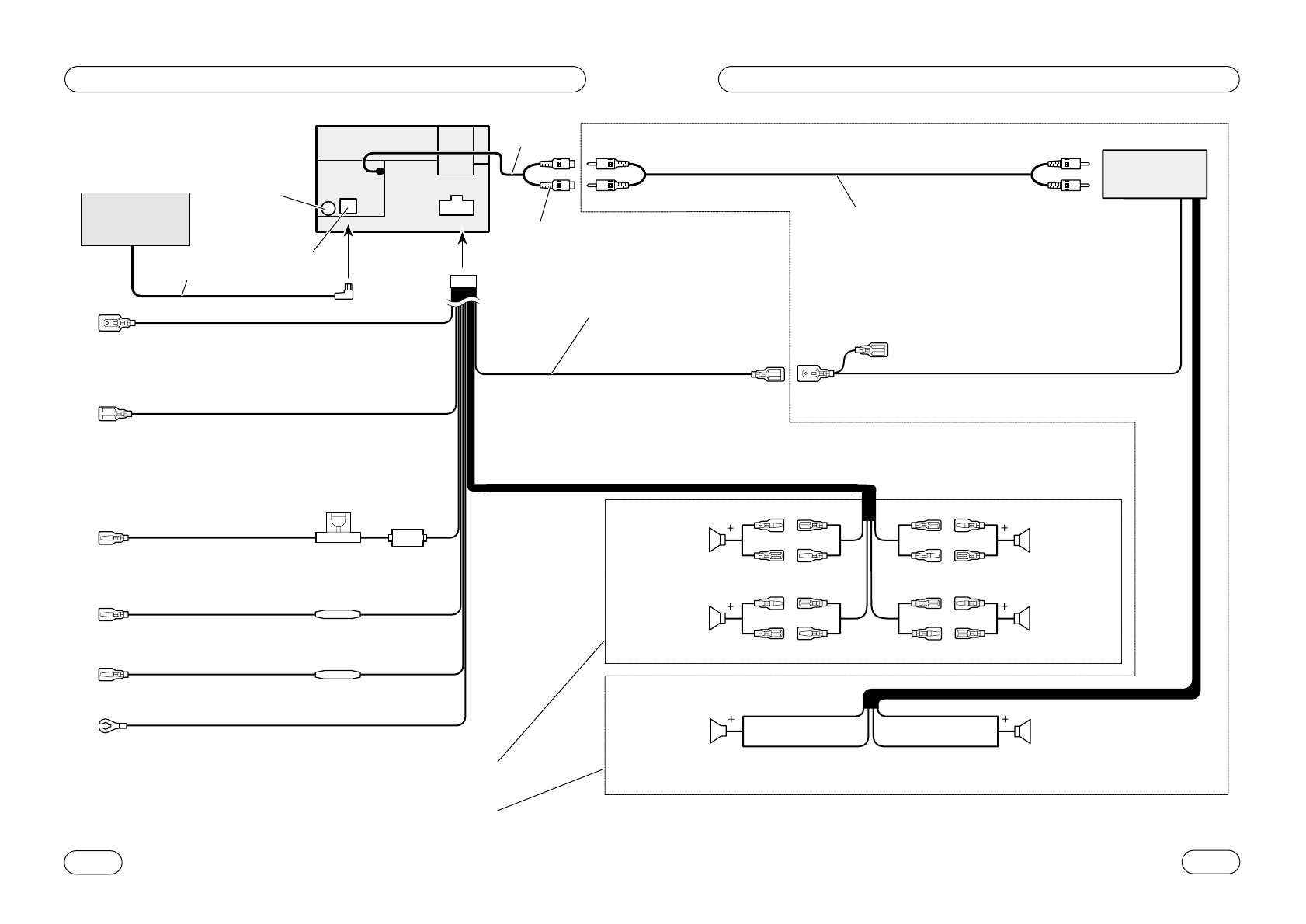

Схема соединений - Pioneer FH-P6200 - Инструкция по эксплуатации

Магнитолы Pioneer FH-P6200 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Если остались вопросы, задайте их в комментариях после инструкции.

"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Загружаем инструкцию

Красный
К электрическому контакту, наличие напряжения на котором определяет
ся положением ключа зажигания (12 В постоянного тока) «ON»/»OFF».

Желтый/черный
Если используется сотовый телефон, то соедините с выводом
«Audio Mute» [Выключение звука] сотового телефона. Если со
товый телефон отсутствует, то вывод «Audio Mute» для соедине
ний не используется.

Синий
Если в качестве источника сигнала выбран радиоприемник, то
на выход подается управляющий сигнал.
Соединяется с реле управления антенной.
Если автомобиль оборудован антенной, которая крепится на
стекле, то соедините с клеммой питания антенного усилителя
(максимальный ток 300 мА при 12 В постоянного тока).

Желтый
К контакту, который всегда находится под напряжением, неза
висимо от положения ключа зажигания.

Оранжевый
К контакту выключателя освещения.

Черный (масса)
К металлическому корпусу автомобиля.

Держатель предохранителя

Если используется система из двух
громкоговорителей, то ничего не под
ключайте к свободным проводам пи
тания громкоговорителей.

Выполните это соединение, если ис
пользуется дополнительный усилитель
(приобретается отдельно).

Данное устройство

Антенное гнездо

15 см

Многодисковый проиг

рыватель компактдис

ков (приобретается

отдельно)

Усилитель мощнос
ти (приобретается
отдельно)

Выход сабвуфера или вы
ход без затухания сигнала

Соединительные провода с штекер
ными разъемами RCA (приобрета
ются отдельно)

Кабель шины
IPBUS

Вход шины

IPBUS (синий)

Синий/белый
Когда источник сигнала включен,
то на выход подается управляющий
сигнал. Соединяется с клеммой сис
темного управления усилителя мощ
ности (максимальный ток 300 мА
при 12 В постоянного тока).

Дистанционное управление системой.

Белый

БелыйЗеленый/черный

Белый/черный

Серый

Серый/черный

Фиолетовый

Фиолетовый/черный

Фронтальный
громкоговоритель

Фронтальный

громкоговоритель

Левые
