Руководство по установке

45

Примечание:

●

Данное устройство предназначено для установки в
автомобилях с напряжением бортовой сети 12 В и
минусом  на  массу.  Перед  установкой  устройства  в
автомобиль  с  жилым  кузовом  для  загородного  от!
дыха,  грузовой  автомобиль  или  автобус  проверьте
напряжение батареи.

●

Для предотвращения короткого замыкания элект!
ропроводки  не  забудьте  снять  с  клеммы  провод,
соединяющий отрицательный полюс батареи

с

массой.

●

Уточните в инструкции пользователя особенности
подключения  усилителя  мощности  и  других  уст!
ройств, а затем правильно выполните соединения.

●

Закрепите  соединения  проводов  специальными
зажимами  или  изоляционной  лентой.  Защитите
соединения  изоляционной  лентой  там,  где  они
могут соприкасаться с металлическими деталями.

●

Провода  прокладывайте  и  закрепляйте  в  тех  мес!
тах, где они не будут соприкасаться с движущими!
ся  деталями,  такими  как  детали  механизма  пере!
ключения  скоростей,  ручного  тормоза  и  направ!
ляющие для установки сидений. Не прокладывай!
те  провода  в  местах  с  повышенной  температурой,
таких  как  воздуховыпускные  отверстия  системы
обогрева салона. Если изоляция проводов распла!
вится  или  прорвется,  то  может  возникнуть  опас!
ность замыкания проводов на корпус автомобиля.

●

Не  пропускайте  желтый  провод  через  отверстие  в
моторный отсек автомобиля для соединения его с
клеммой  батареи.  Это  может  привести  к  повреж!
дению изоляции провода и возникновению корот!
кого замыкания на корпус автомобиля с серьезны!
ми последствиями.

●

Не закорачивайте провода. Это может повлиять на
работу цепи защиты.

●

Не  подавайте  питание  на  какое!либо  устройство,
удаляя изоляцию с провода, по которому подается
питание на данный аппарат, и подключаясь к это!
му проводу. Такое подключение может привести к
превышению  допустимой  нагрузки  по  току  для
этого провода и его перегреву.

●

При  замене  предохранителя  используйте  предо!
хранитель  только  того  номинала,  который  указан
для данного устройства.

●

В  устройстве  используется  уникальная  система
BPTL,  поэтому  при  подключении  громкоговори!
телей не допускается соединять выводы громкого!
ворителей  непосредственно  с  массой,  а  также  со!
единять  отрицательные  полюса  левого  и  правого
громкоговорителей общим проводом.

●

Провод с черной изоляцией используется для зазем!
ления.  Данное  устройство  необходимо  заземлять
отдельно от заземления устройств с большим током
потребления, таких как усилители мощности.
Если  такие  устройства  заземлить  вместе,  и  про!
изойдет  нарушение  контакта  между  клеммой  за!
земления  и  массой  автомобиля,  то  возникнет
опасность повреждения устройства или возникно!
вения пожара.

р

●

Если штекерный разъем RCA на данном устройст!
ве не используется, то не снимайте защитный кол!
пачок, закрепленный на штекере разъема.

●

С данным устройством можно использовать толь!
ко  акустические  системы  с  номинальной  непре!
рывной  выходной  мощностью  не  менее  45  Вт  и
импедансом  от  4  до  8  Ом.  Использование  акусти!
ческих  систем  другой  выходной  мощности  и/или
импедансом может привести к их воспламенению,
появлению дыма или выходу из строя.

●

Если в состав системы входит внешний усилитель
мощности,  то  помните  о  том,  что  нельзя  соеди!
нять  провод  с  сине!белой  изоляцией  с  клеммой
питания усилителя. Кроме того, нельзя соединять
этот  провод  с  клеммой  питания  автомобильной
антенны. Такое подключение может вызвать чрез!
мерный ток и стать причиной неправильной рабо!
ты устройства.

●

Для  предотвращения  короткого  замыкания  за!
кройте  оголенные  концы  неиспользуемых  прово!
дов  изоляционной  лентой.  Особое  внимание  об!
ратите на изоляцию неиспользуемых проводов для
подключения  громкоговорителей.  Если  провода
не  заизолировать,  то  может  произойти  короткое
замыкание.

●

Для  предотвращения  неправильного  соединения
входная часть разъема IP!BUS выполнена в синем
цвете,  а  выходная  часть  разъема  !  в  черном  цвете.
При  подключении  необходимо  соединять  части
разъемов одинакового цвета.

●

Данное  устройство  нельзя  устанавливать  в  автомо
били, замок зажигания которых не имеет положения
ACC» [Вспомогательные устройства] (рис. 1).

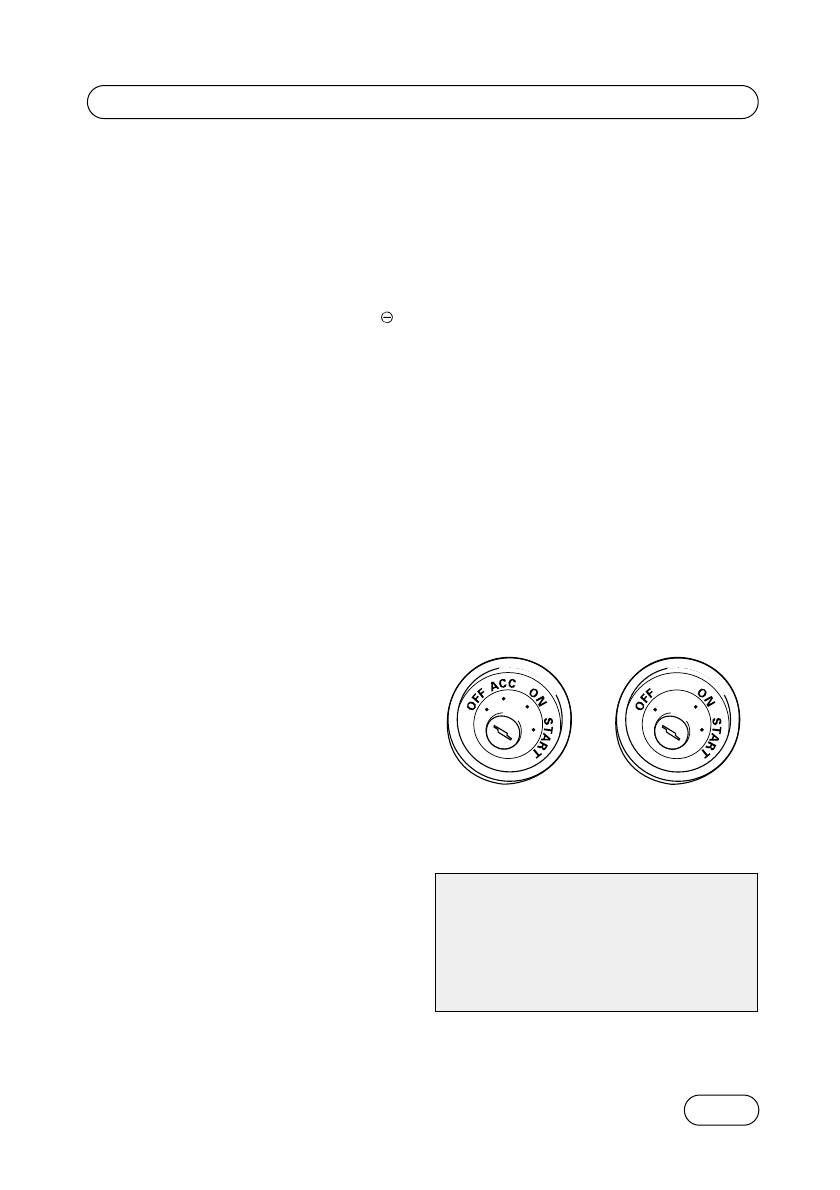

Рис. 1

●

Цвет проводов, используемых с данным устрой!
ством, может отличаться от цвета проводов того
же  назначения,  используемых  с  другими  уст!
ройствами.  При  подключении  данного  устрой!
ства  к  другим  изделиям  следуйте  инструкциям
по  установке,  прилагаемым  к  обоим  изделиям,
и  соединяйте  провода,  имеющие  одинаковое
назначение.

Имеется положение «ACC»          Положение «ACC» отсутствует
