2

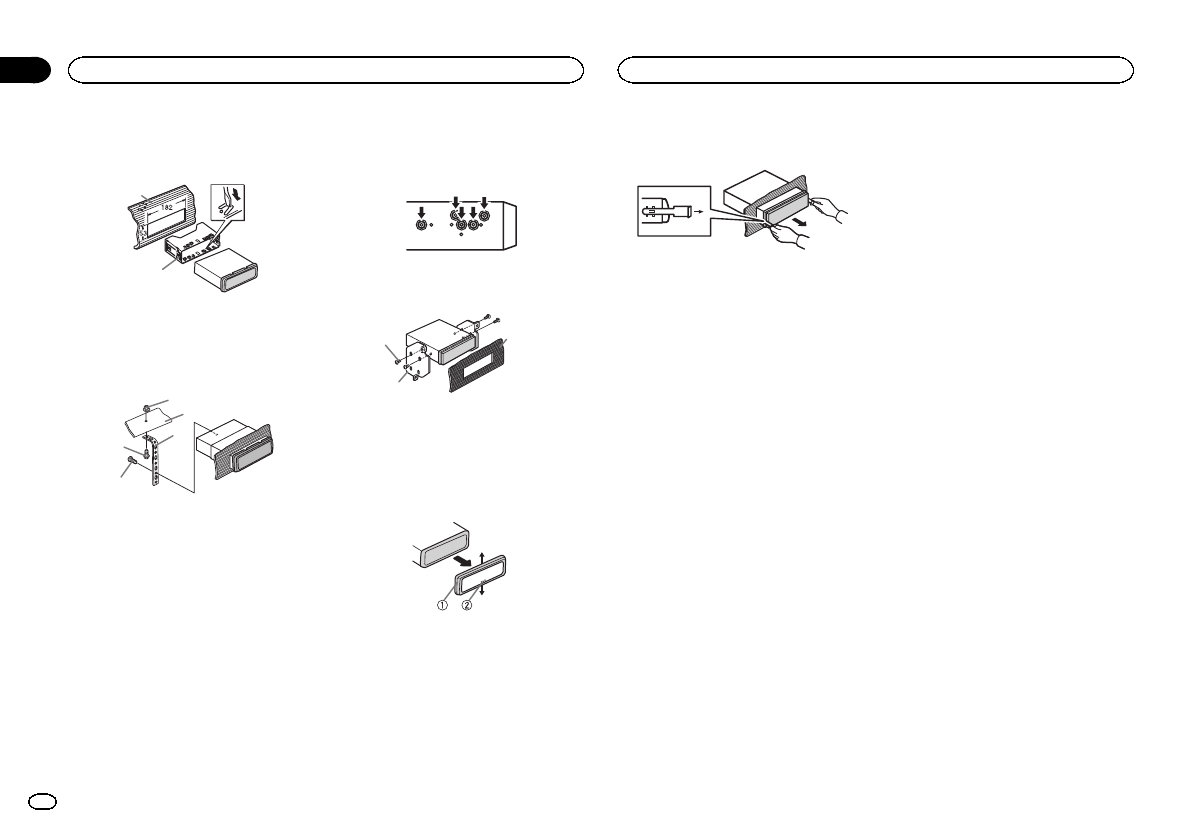

Закрепите обойму

,

подогнув с по

-

мощью отвертки металлические язычки

(90°).

1

2

1

Приборная панель

2

Монтажная обойма

3

Установите устройство

,

как показано

на рисунке

.

1

2

3

4

5

1

Гайка

2

Теплоизоляционная перегородка или ме

-

таллическая планка

3

Металлическая скоба

4

Винт

5

Винт

(M4 × 8)

#

Убедитесь

,

что устройство надежно закрепле

-

но в гнезде

.

Неустойчивость устройства может

привести к его выпадению и неполадкам в рабо

-

те

.

Заднее крепление стандарта

DIN

1

Совместите отверстия на кронштейне

и боковых панелях устройства

.

2

Затяните по два винта с каждой сторо

-

ны

.

1

2

3

1

Самонарезающий винт

(5

мм

× 8

мм

)

2

Монтажная рамка

3

Приборная панель или консоль

Демонтаж устройства

1

Снимите рамку

.

1

Декоративная рамка

2

Язычок

!

Снятие передней панели облегчает до

-

ступ к декоративной рамке

.

!

При установке декоративной рамки сторо

-

на рамки с язычком должна быть направ

-

лена вниз

.

2

Вставьте прилагаемые экстракторы с

обеих сторон устройства до щелчка

.

3

Вытяните устройство из приборной

панели автомобиля

.

Снятие и установка передней
панели

В целях защиты от кражи переднюю панель
можно снять

.

Нажмите на кнопку снятия панели и потяните
панель вверх и на себя

.

Чтобы получить дополнительную информа

-

цию

,

см

.

Снятие передней панели в целях за

-

щиты от кражи

и

Установка передней панели

на стр

. 7.

Установка

28

Раздел

Установка

Ru

04
