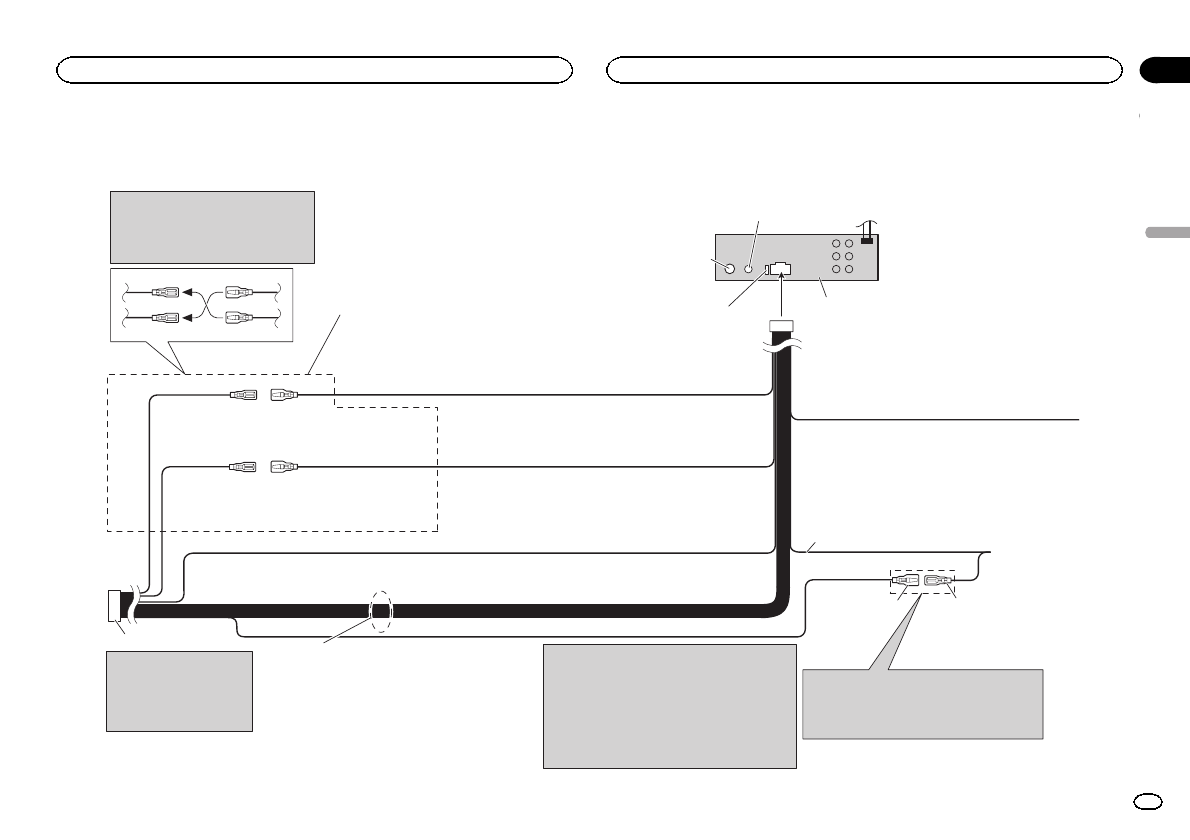

Подключение кабеля питания

1*

3*

2*

4*

Примечание:

В зависимости от типа автомобиля
функции 2* и 4* могут быть
различными. В этом случае, убедитесь,
что 1* подключили к 4* и 3* к 2*.

Соедините

провода

одинакового

цвета

друг

с

другом

.

Желтый (2*)
Резервный (или
вспомогательный)

Красный (4*)
Вспомогательный
(или резервный)

Желтый (1*)
Подключите к клемме
постоянно подающей 12 В.

Красный (3*)
Подключите к клемме,
контролируемой замком
зажигания (12 В пост. ток).

ISO разъем

Примечание:

В некоторых автомобилях
ISO разъем может быть
разделен на два. В этом
случае убедитесь, что
подключили оба разъема.

Синий/белый
Подключите к клемме системы контроля усилителя
мощности (макс. 300 мА 12 В пост. ток).

Синий/белый (6*)
Подключите к клемме
управления реле
автомобильной
антенны (макс. 300 мА
12 В пост. ток).

Расположение штырей ISO разъема может быть

различным в зависимости от типа автомобиля.

Соедините 5* и 6*, когда штырь 5 это штырь типа

управления антенны. В других типах автомобилей

никогда не соединяйте 5* и 6*.

Желтый

/

черный

Если

вы

пользуетесь

устройством

,

на

котором

предусмотрена

функция

отключения

звука

,

подключите

данный

провод

к

проводу

отключения

звука

на

устройстве

.

В

противном

случае

,

не

подключайте

провод

отключения

звука

к

другим

соединениям

.

Черный

 (

заземление

на

массу

)

Подключите

к

чистому

,

неокрашенному

металлическому

участку

.

Данное

устройство

Предохранитель (10 А)

Дистанционный

монтажный

вход

Адаптер

жестко

смонтированного

дистанционного

управления

может

быть

подключен

 (

продается

отдельно

).

Гнездо

антенны

Синий/белый (5*)

Примечания

࡮

Требуется

изменение

начальных

настроек

данного

устройства

 (

см

.

Начальные настройки

).

Выход

сабвуфера

данного

устройства

монофонический

.

࡮

При использовании сабвуфера мощностью 70 Вт
(2 Ом) обязательно подсоедините к сабвуферу
фиолетовый и фиолетовый/черный провода данного
устройства. Не подсоединяйте зеленый и
зеленый/черный провода.

Провода

динамиков

Белый

:

Передний

левый



Белый

/

черный

:

Передний

левый



Серый

:

Передний

правый



Серый

/

черный

:

Передний

правый



Зеленый

:

 Задний

левый



 или сабвуфер



Зеленый

/

черный

:

Задний левый



 или сабвуфер



Фиолетовый: Задний

правый



 или сабвуфер



Фиолетовый

/

черный

:

Задний правый



 или сабвуфер



Ру
сский

Соединения

25
