19

8

  Серый

9

  Серый/черный

0

  Зеленый

!

  Зеленый/черный

"

  Фиолетовый

§

  Фиолетовый/черный

$

  Черный (заземление на массу)

Подсоедините к зачищенной металлической
поверхности, свободной от краски.

%

  Желтый

Подсоедините к клемме питания 12 В.

&

  Красный

Подсоедините к клемме, управляемой
ключом зажигания (12 В пост. тока).

/

  Синий/белый

Подсоедините к клемме системного управ-
ления усилителя мощности или к клемме
управления реле автоматической антенны
(макс. 300 мА, 12 В пост. тока).

(

  Сабвуфер (4 Ом)

)

  Сабвуфер 70 Вт (2 Ом) подключайте к

устройству с помощью фиолетового и фио-
летового/черного проводов. Не используйте
для подключения устройств зеленый и
зеленый/черный провода.

=

  Не используется.

a

  Сабвуфер, 2 х (4 Ом)

b

  Синий/белый

Подсоедините к системе подсветки автомо-
биля.

ПРИМЕЧАНИЕ

Измените меню настройки этого устройства. См.
пункт [S/W control] (стр. 6). Выход на сабвуфер этого
устройства является монофоническим.

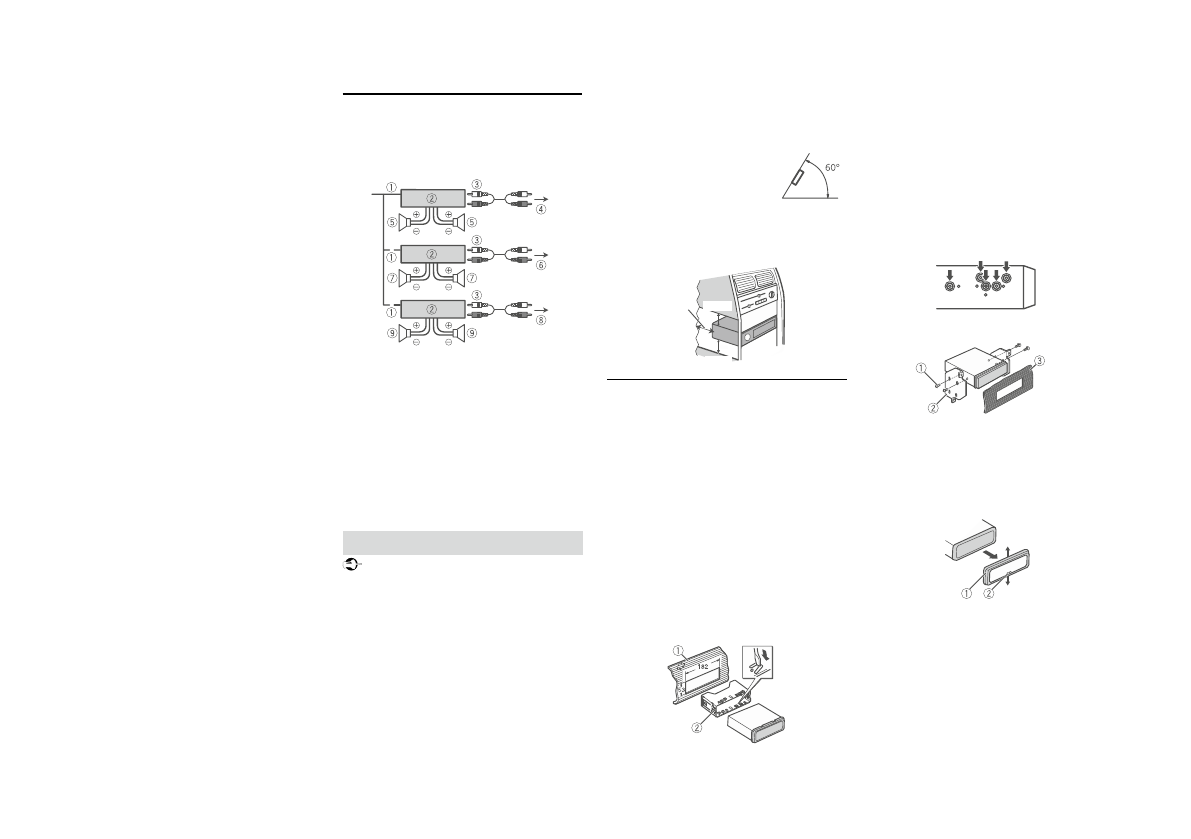

Усилитель мощности
(приобретается отдельно)

Выполняйте эти соединения, если используется
дополнительный усилитель.

1

  Дистанционное управление системой Подсо-

едините синий/белый провод.

2

  Усилитель мощности (приобретается отдельно)

3

  Соедините с помощью RCA-кабелей (приоб-

ретаются отдельно)

4

  Выход на тыловые АС

5

  Тыловая АС

6

  Выход на фронтальные АС

7

  Фронтальная АС

8

  Выход на сабвуфер

9

   Сабвуфер

Монтаж

 Важные замечания

•

Перед завершением монтажа проверьте все
соединения и системы.

•

Не используйте нерекомендованные детали,
так как это может вызвать неправильное
функционирование.

•

Если установка требует сверления отверстий или
предполагает иные модификации конструкции
автомобиля, обратитесь к дилеру.

•

Не устанавливайте устройство в местах,
– где оно может мешать вождению автомобиля;
– где оно может причинить травму пассажиру
при резкой остановке автомобиля.

•

Полупроводниковый лазер может оказаться

поврежденным при перегреве. Устройство
устанавливайте подальше от мест с повы-
шенной температурой, например, от отверстия
нагревателя.

•

Оптимальная производительность достигается
при установке устройства под
углом менее 60°.

•

При монтаже устройства
обеспечьте надлежащее рас-
сеяние тепла для него, оставив
достаточно места сзади и закрепив свисающие
провода, чтобы те не заполняли свободное
пространство.

Оставьте
свободное
пространство

5 см

5 см

Передний/задний монтаж
по стандарту DIN

Это устройство может быть установлено с ис-
пользованием переднего или заднего монтажа.
Для установки используйте доступные на рынке
детали.

Передний монтаж по стандарту DIN

1

Вставьте в приборную панель монтажный
короб.

Для установки в места с малой глубиной ис-
пользуйте прилагаемый монтажный короб.
При наличии достаточного свободного про-
странства используйте монтажный короб,
включенный в автомобильный комплект.

2

Закрепите монтажный короб, отогнув с помо-
щью отвертки металлические язычки на 90°.

1

  Приборная панель

2

  Монтажный короб

•

Убедитесь, что короб прочно стал на место.
Непрочная установка может вызывать про-
пуски при воспроизведении и сбои в работе
устройства.

Задний монтаж по стандарту DIN

1

Определите подходящее положение, при
котором будут совпадать отверстия в
монтажном коробе и на боковых панелях
самого устройства.

2

Заверните по два винта с каждой стороны.

1

  Винты (5 мм х 8 мм)

2

  Монтажный короб

3

  Приборная панель или консоль

Демонтаж устройства

1

Снимите монтажную рамку

1

  Монтажная рамка

2

  Фиксатор

•

Снятие передней панели дает простой доступ к
монтажной рамке.

•

При установке монтажной рамки фиксатор
должен находиться внизу.

2

Вставьте до щелчка прилагаемые ключи-
экстракторы в щели по обеим сторонам
устройства.
