18

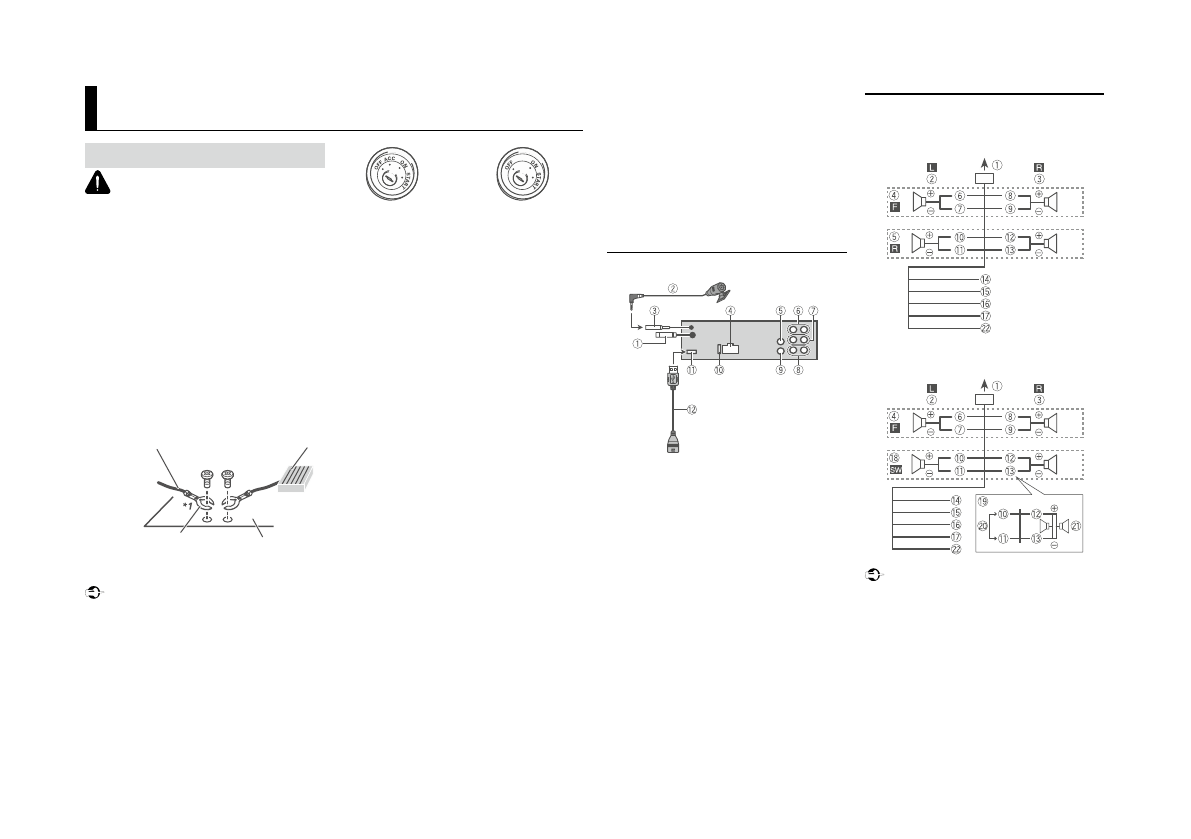

Подключение/монтаж

Подключение

ПРЕДОСТЕРЕЖЕНИЕ

•

Используйте АС с выходной мощностью более
50 Вт и импедансом от 4 до 8 Ом. Не под-
ключайте к этому устройству АС с импедансом
от 1 до 3 Ом.

•

Черный провод — это провод заземления.
При установке этого устройства или усилителя
мощности (продается отдельно) прежде всего
подключите провод заземления. Убедитесь,
что провод заземления надлежащим об-
разом подсоединен к металлическим деталям
кузова автомобиля. Провода заземления
усилителя мощности и этого или любого другого
устройства должны подсоединяться к кузову
автомобиля по отдельности и разными винтами.
Если винт, удерживающий провод заземления,
ослабнет или выпадет, в результате может
нарушиться работа устройства, возникнуть
задымление или пожар.

Усилитель мощности

Провод заземления

Другие электронные устройства

в автомобиле

Металлические

части кузова

*1 Не входит в комплект поставки этого устройства.

 Важные замечания

•

При установке устройства в автомобиль, замок
зажигания которого не имеет положения АСС
(Accessory), необходимо подключить красный
провод к клемме, отслеживающей работу ключа
зажигания. Несоблюдение этого требования может
вызвать разрядку аккумуляторной батареи.

Положение АСС

отсутствует

Положение АСС

•

Для питания этого устройства используйте толь-
ко аккумуляторную батарею 12 В с заземлением
отрицательного полюса. Невыполнение этого
требования может вызвать возгорание или не-
правильное функционирование устройства.

•

Для предотвращения короткого замыкания,
перегрева или выхода из строя соблюдайте
следующие указания.
– Перед установкой отсоединяйте провод от
отрицательной клеммы батареи.
– Надежно закрепите соединение с помощью
кабельных зажимов или изоляционной ленты. Для
защиты соединения оберните изоляционную ленту
вокруг провода, соприкасающегося с металлически-
ми частями.
– Прокладывайте провода подальше от подвижных
деталей, таких как рычаг переключения или на-
правляющие сиденья.
– Прокладывайте провода подальше от мест
с повышенной температурой, например, от
отверстия нагревателя.
– Не подключайте к аккумуляторной батарее
желтый провод, пропуская его через отверстие в
двигательном отсеке.
– Оголенные концы проводов закрывайте изо-
ляционной лентой.
– Не допускайте короткого замыкания проводов.
– Не снимайте изоляцию питающего провода это-
го устройства с целью питания других устройств.
Провод имеет ограниченную допустимую
нагрузку по току.
– Используйте предохранитель предписанного
номинала.
– Никогда не заземляйте отрицательный кабель для
подключения акустических систем.
– Не скручивайте между собой отрицательные
провода нескольких акустических систем.

•

Когда устройство включено, управляющий
сигнал передается по синему/белому кабелю.
Подключите этот кабель к блоку дистанционного

управления внешним усилителем мощности или
к реле, управляющему автоматической антенной
автомобиля (макс. 300 мА 12 В пост. тока). Если
автомобиль имеет антенну, встроенную в лобо-
вое стекло, подключите ее к клемме питания для
усилителя антенны.

•

Не подключайте синий/белый кабель к разъ-
ему питания внешнего усилителя мощности.
Также не подсоединяйте его к гнезду питания
автоматической антенны автомобиля. Это может
привести к разрядке аккумуляторной батареи
или неправильному функционированию.

Это устройство

1

  Антенный вход, 15 см

2

  Микрофон (4 м) (только для DEH-X8750BT)

3

  Микрофонный вход (только для DEH-

X8750BT)

4

  Разъем для кабеля питания

5

  Вход AUX (3,5 мм стерео)

6

  Выход на тыловые АС

7

  Выход на фронтальные АС

8

  Выход на сабвуфер

9

  Выход на проводной блок ДУ

Для подключения адаптера проводного ДУ
(приобретается отдельно)

0

  Предохранитель (10 А)

!

  Порт USB

"

  USB-кабель (1,5 м)

Кабель питания

Выполняйте эти соединения, если не использует-
ся подключение тыловой АС к сабвуферу.

Выполняйте эти соединения, если используется
сабвуфер без дополнительного усилителя.

Важные замечания

В случае использования конфигурации 19 (см.
выше) два 4-Ом сабвуфера, соединенные парал-
лельно, представляют нагрузку 2 Ом.

1

  К гнезду для кабеля питания

2

  Левая АС

3

  Правая АС

4

  Фронтальная АС

5

  Тыловая АС

6

  Белый

7

  Белый/черный
