Установка аппарата

Подключение аппарата

Примечания:

Данный аппарат предназначен для транспортных средств с питанием от аккумуляторной батареи напряже-
нием 12 В с минусом на массе. Перед установкой его в жилые прицепы, грузовики или автобусы, проверь-
те напряжение аккумуляторной батареи.
Во избежание коротких замыканий, перед началом установки отсоедините от аккумулятора

(-)

провод массы.

Уточните по соответствующим инструкциям особенности подключения  дополнительного усилителя мощно-
сти и других устройств, затем, соблюдая все указанные правила, выполните  соединения.
Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты проводов обмотайте их
изоляционной лентой в местах прокладки вплотную к металлическим деталям.
Проложите  и зафиксируйте всю проводку таким образом, чтобы она не могла соприкасаться с какими-ли-
бо подвижными частями, такими как рычаги  переключателя передач, стояночного тормоза и механизм пе-
ремещения сидений. Не прокладывайте провода в местах с повышенной температурой, таких как  выход
ные отверстия отопителя. При оплавлении или повреждении изоляции возникает опасность короткого за-
мыкания проводов на массу (корпус) транспортного средства.
Не пропускайте желтый провод, подводящий питание, через отверстие в моторный отсек для соединения с
аккумулятором. Это может привести к повреждению изоляции провода и короткому замыканию с опасны-
ми последствиями.
Не укорачивайте провода. В этом случае цепи защиты могут функционировать неправильно.
Никогда не подключайте питание от другого оборудования, надрезая изоляцию на подводящем проводе и
подсоединяя к нему провод, подающий питание на магнитолу. В этом случае может оказаться превышен-
ной допустимая для данного провода нагрузка по току, что приведет к его перегреву.
При замене применяйте только предохранители того номинала, который указан на держателе предохранителя.
Так как в данном устройстве применена уникальная схема BPTL, провода громкоговорителей никогда не со-
единяются с массой и для соединения отрицательных (-) полюсов левого и правого громкоговорителей не
допускается использование общего  провода.
Громкоговорители, подсоединяемые к данному аппарату,  должны быть повышенной мощности - номина-
лом не менее 50 Вт и сопротивлением от 4 до 8 Ом. Подсоединение громкоговорителей с мощностью и/или
сопротивлением других номиналов, чем указаны выше, может привести к воспламенению, выделению ды-
ма или повреждению громкоговорителя.
При включении данного аппарата на сине - белый провод подается управляющее напряжение. Соедините
его клеммой входа управляющего сигнала дополнительного усилителя мощности или к клемме управления
приводом выдвижной автомобильной автоматической антенны (на указанном проводе максимальный ток не
превышает 300 мА, а напряжение 12 В). Если автомобиль оснащен антенной, размещенной на стекле, со-
едините с этим проводом вывод питания усилителя антенны.
При применении дополнительного усилителя мощности ни в коем случае не подключайте сине - белый про-
вод к клемме входа питания усилителя. Также не подключайте сине - белый провод  к клемме питания ав-
томатической антенны. Такое подключение может привести к чрезмерному потреблению тока и нарушению
работы данного аппарата.
Во избежание короткого замыкания, обмотайте неиспользуемые провода изоляционной лентой. Особенно
надежно изолируйте неиспользуемые провода для громкоговорителей. Если провода не изолированы, су-
ществует вероятность их короткого замыкания.
Для предотвращения неправильного подключения, входная часть разъема шины IP-BUS изготавливается си-
него цвета, а выходная часть - черного. Для правильного подключения, соединяйте между собой разъемы
одного цвета.

Если данный аппарат магнитола устанавливается в транспортное средство, в замке зажигания которого нет
положения «ACC» [Принадлежности], то красный провод аппарата подключается к контакту, соответствую
щему положению ON/OFF [Включено/Выключено] замка зажигания. В противном случае аккумулятор может
разрядиться, если Вы оставите транспортное средство на несколько часов.

Черный провод соединяется с массой. Пожалуйста, соединяйте его с массой отдельно от соединения с мас-
сой мощных потребителей электроэнергии, таких как усилитель мощности.
Если соединить все провода подключения к массе вместе на одну клемму, при нарушении контакта возни-
кает опасность воспламенения.

Провода данного аппарата и других устройств могут быть разного цвета, даже если они выполняют одну и
ту же функцию. При подключении данного аппарата к другим устройствам, сверяйтесь с прилагаемыми к
аппаратуре инструкциями и соединяйте провода, имеющие одно и то же назначение.

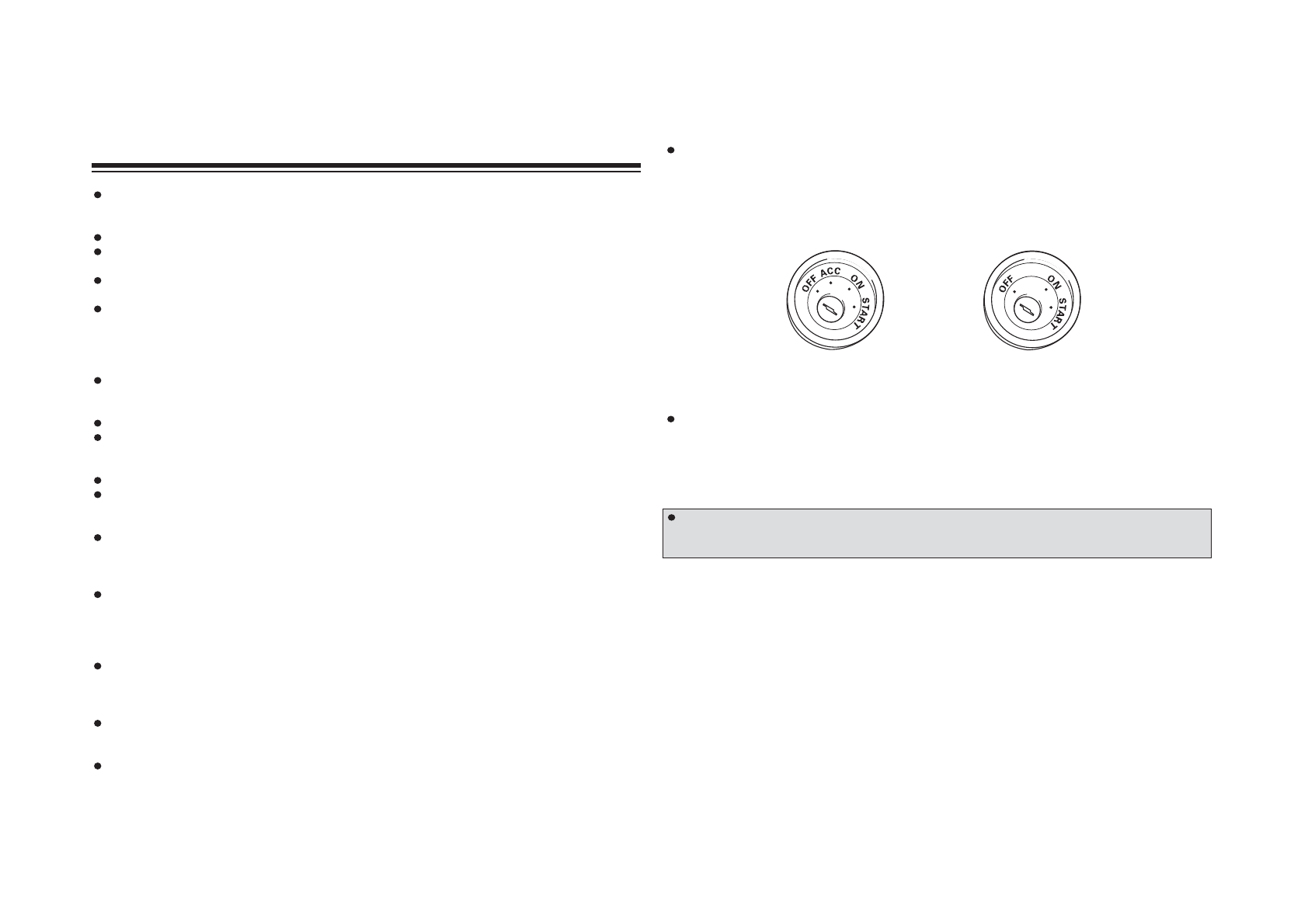

Позиция «ACC»

Нет позиции «ACC»
