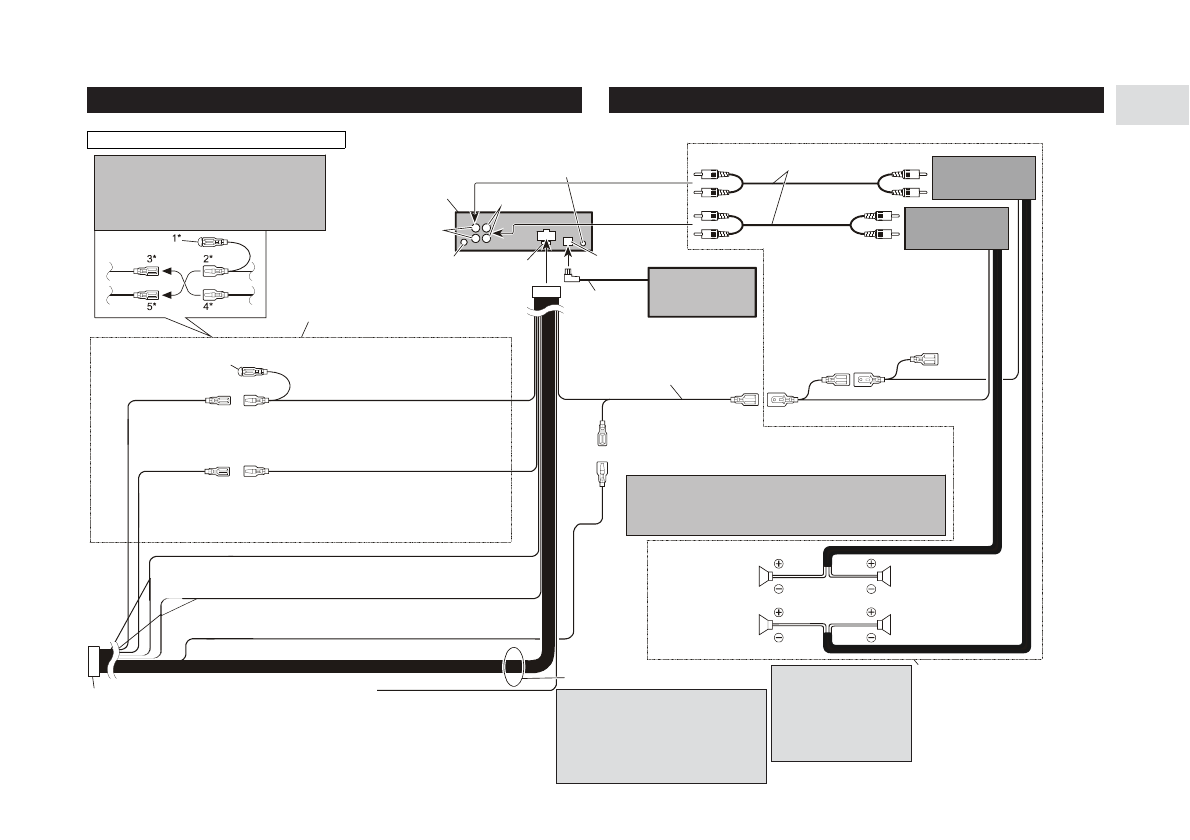

Установка аппарата

Данный аппарат соответствует новым цветам проводов.

Примечание

В зависимости от типа автомобиля функции про-
водов 3* и 5* могут быть разными. В таком слу-
чае обязательно соединяйте 2* с 5* и 4* с 3*.

Гнездо подключения проводного пульта дистанционного управления
При подключении сверяйтесь с инструкцией по эксплуатации пульта
(продается отдельно).

Соединительные кабели со штекерами типа RCA (продаются
отдельно)

Усилитель мощности
(продается отдельно)

Данный аппарат

Выход на фронтальные громкоговорители

Выход на сабвуфер или
нерегулируемый выход

Усилитель мощности
(продается отдельно)

Антенное гнездо

Плавкий

предохранитель

Вход шины IP-BUS (синий)

Кабель шины
IP-BUS

Многодисковый
CD-плейер
(продается отдельно)

Соедините провода одинакового цвета
друг с другом.

Колпачок (1*)
Если вы не пользуетесь
данным разъемом, не
снимайте колпачок.

Сине-белый
К разъему управления системой на
усилителе мощности
(макс. 300 мА, 12 В пост. тока)

Желтый (3*)

Резервный (или

вспомогательный)

Желтый (2*)
К клемме, которая всегда находится под напряжением, независимо
от положения замка зажигания

Сине-белый (7*)
К разъему релейного управления автоматической
антенной (макс. 300 мА, 12 В пост. тока)

Дистанционное управление системой

Красный (5*)

Резервный (или

вспомогательный)

Красный (4*)
К клемме, управляемой ВКЛЮЧЕНИЕМ/ВЫКЛЮЧЕНИЕМ замка
зажигания (12 В пост. тока)

Сине-белый (6*)

Распределение штырьковых контактов разъема ISO различается в зависимости от
типа автомобиля. Соедините 6* и 7*, если штырьковый контакт 5 относится к
управлению антенной. В автомобиле другого типа не соединяйте 6* и 7*.

Оранжево-белый
К разъему выключателя освещения

Черный (заземление)
К металлической детали корпуса автомобиля

Фронтальный
громкоговоритель

Фронтальный
громкоговоритель

Левый канал

Правый канал

Сабвуфер

Сабвуфер

Разъем стандарта ISO

Примечание

В некоторых автомобилях разъем стандарта ISO может
быть разделен на два. В таком случае обязательно
подключите к обоим разъемам.

Если Вы пользуетесь сотовым телефоном, подключите
его через вывод «Audio Mute» [Отключение звука
аудиосистемы]. Если не пользуетесь, не выполняйте
никаких соединений с выводом «Audio Mute».

Желто-черный

Выполните эти соединения
в случае использования
дополнительного усилителя.

Примечание

Измените начальную настройку
данного аппарата (см.
инструкцию по эксплуатации).
Сабвуферный выход данного
аппарата является
монофоническим.

Провода громкоговорителей
Белый:

(+) фронтального левого

Бело-черный:

(-) фронтального левого

Серый:

(+) фронтального правого

Серо-черный:

(-) фронтального правого

Зеленый:

(+) тылового левого или (+) сабвуфера

Зелено-черный:

(-) тылового левого или (+) сабвуфера

Фиолетовый:

(+) тылового правого или (+) сабвуфера

Фиолетово-черный:(-) тылового правого или (-) сабвуфера
