Установка аппарата

Подключение аппарата

Примечания:

Этот аппарат предназначен для автомобилей с 12-вольтным аккумулятором и заземлением типа «минус на
массе». Прежде чем устанавливать его в автомобиль с жилым кузовом для загородного отдыха, грузовик
или автобус, проверьте напряжение аккумулятора.
Во избежание короткого замыкания в электрической системе обязательно отсоедините отрицательный (-) кабель акку-
мулятора до начала установки.
Обратитесь к данной инструкции за сведениями о подключении усилителя мощности и других устройств,
затем надлежащим образом выполните соединения.
Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты проводов обмотайте их
изолентой в тех местах, где они проложены вплотную к металлическим частям автомобиля.
Прокладывайте и закрепляйте провода таким образом, чтобы они не могли соприкасаться с движущимися
частями, такими как рычаг переключения передач, стояночный тормоз или механизм перемещения сиде-
ний. Не прокладывайте провода в местах, которые могут сильно нагреваться, например вблизи выпускной
отдушины обогревателя. Если изоляция провода расплавляется или истирается, появляется опасность ко-
роткого замыкания на массу (на корпус автомобиля).
Не пропускайте желтый провод сквозь отверстие в моторный отсек для подключения к аккумулятору. Это
повредит изоляцию и вызовет очень опасное короткое замыкание.
Не замыкайте провода накоротко. Если Вы сделаете это, защитный контур может не сработать, когда дол-
жен.
Не разрезайте изоляцию провода питания и не делайте отводы от него, чтобы подать питание на другую ап-
паратуру. Допустимая токовая нагрузка провода будет превышена, что приведет к его перегреву.
Для замены используйте только предохранитель с номиналом, указанным на аппарате.
Ввиду использования уникальной схемы BTPL, не выполняйте проводку таким образом, чтобы кабели гром-
коговорителей были заземлены напрямую или чтобы отрицательные (-) кабели левого и правого громкого-
ворителей были общими.
Громкоговорители, подключаемые к данному аппарату, должны относиться к типу высокой мощности с ми-
нимальной паспортной мощностью 50 Вт и импедансом от 4 до 8 Ом. Подключение громкоговорителей с
иными значениями мощности и/или импеданса, чем указано здесь, может привести к тому, что громкого-
ворители, загорятся или выйдут из строя.
При включении питания аппарата на выход по сине-белому проводу подается управляющий сигнал. Под-
ключите этот провод к разъему дистанционного управления системой на внешнем усилителе мощности или
к разъему релейного управления автоматической антенной автомобиля (максимум 300 мА, 12 В постоянно-
го тока). Если автомобиль оборудован стекловолоконной антенной, подключите провод к разъему источни-
ка питания автономного усилителя несущей частоты антенны.
Если с системой используется внешний усилитель мощности, ни в коем случае не подключайте сине-белый
провод к разъему питания этого усилителя. Также не подключайте сине-белый провод к разъему питания
автоматической антенны. Такое соединение может вызвать чрезмерное потребление тока и привести к не-
исправности.
Во избежание коротких замыканий покрывайте неподключенные провода изоляционной лентой. Особенно
тщательно изолируйте неиспользуемые провода громкоговорителей. Если провода не заизолированы, су-
ществует возможность короткого замыкания.

Для предотвращения неправильного соединения входная сторона разъема шины IP-BUS сделана синей, а
выходная сторона - черной. Соединяйте разъемы одинакового цвета.

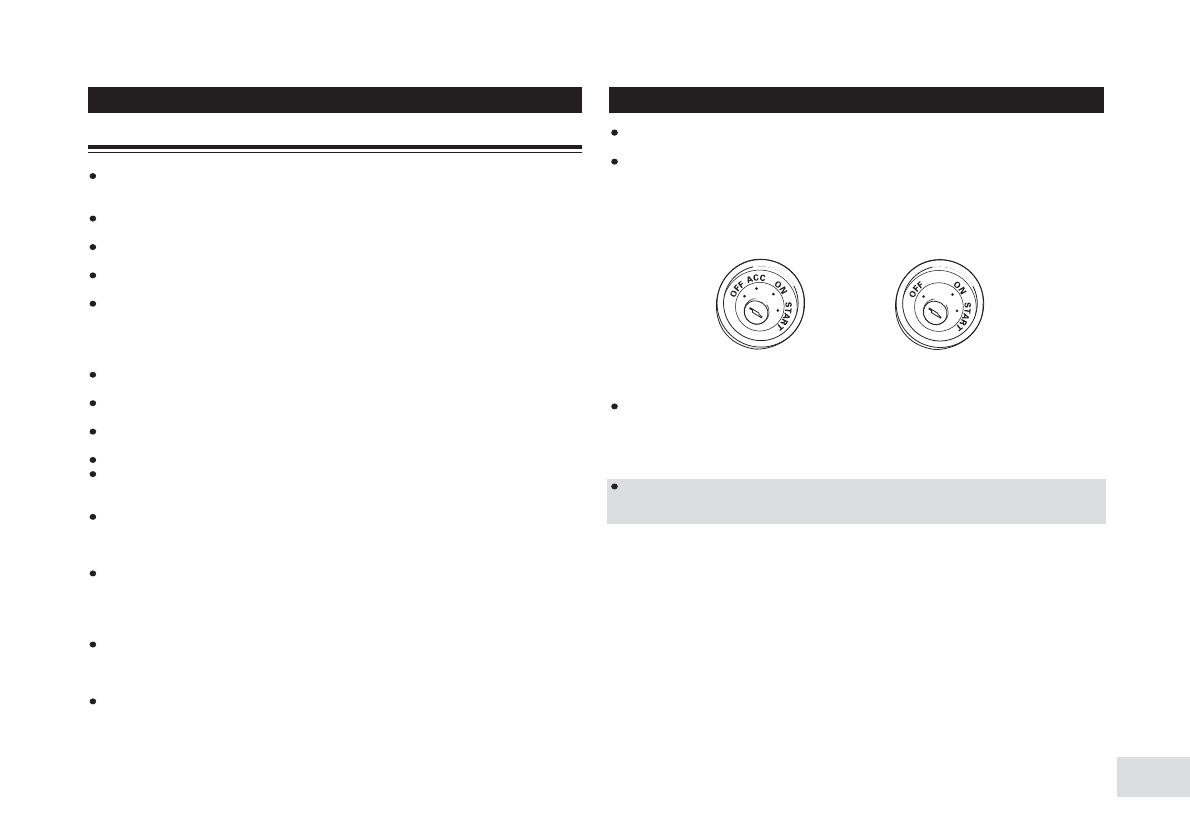

Если данный аппарат устанавливается в автомобиль, у которого на замке зажигания нет позиции «ACC» [Ак-
сессуары], красный провод следует подключить к клемме, связанной с операциями замка зажигания
«ON/OFF» [Включено/Выключено]. Если это не сделано, аккумулятор может разрядиться, когда Вы покине-
те автомобиль на несколько часов.

Черный провод предназначен для заземления. Пожалуйста, заземлите этот провод отдельно от заземления
устройств, работающих с большими токами, например усилителей мощности.
Если Вы заземлите эти устройства вместе, то в случае отсоединения провода заземления существует риск
повреждения или возгорания устройств.

Провода данного аппарата и других устройств могут иметь различные цвета, даже если выполняют одну и
ту же функцию. При подключении аппарата к другим устройствам сверяйтесь с прилагаемыми к аппарату-
ре инструкциями и соединяйте провода, имеющие одинаковую функцию.

Позиция «ACC»

Нет позиции «ACC»
