Установка

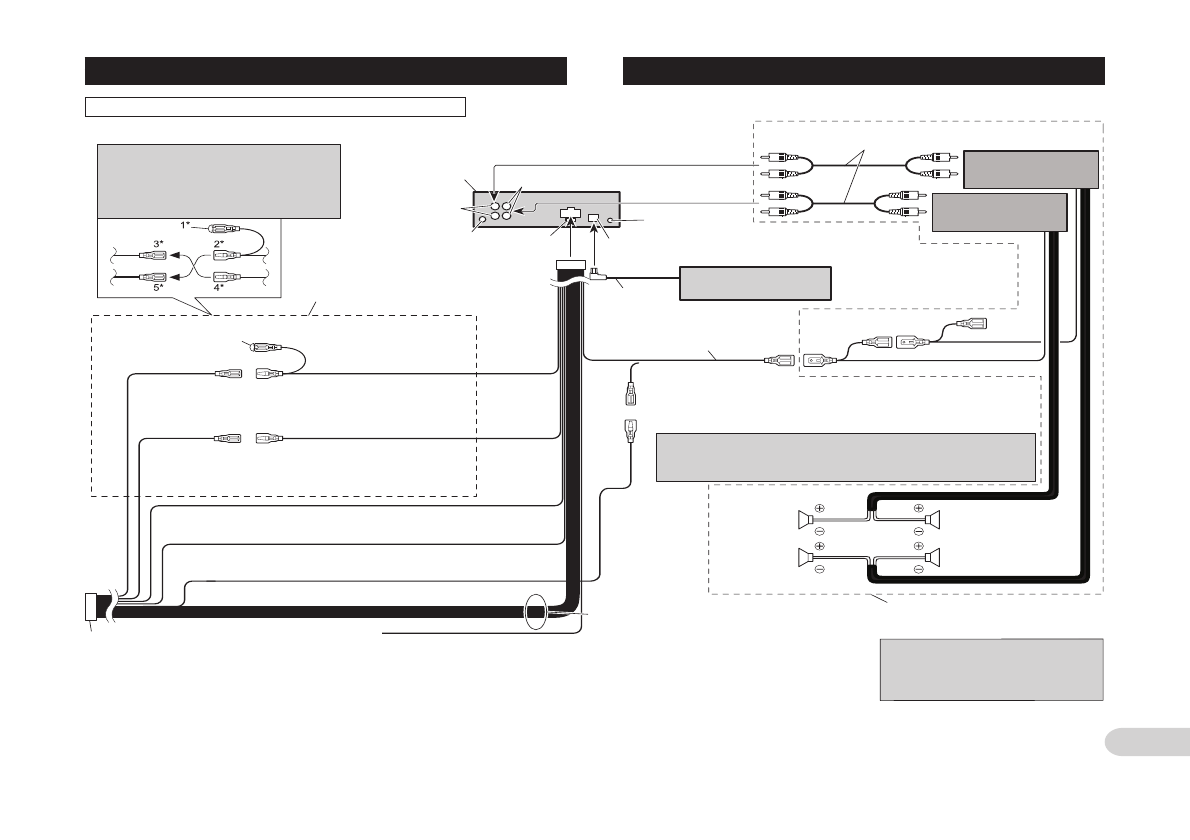

Проводка этого устройства окрашена в соответствии с новым стандартом.
Примечание:
В зависимости от типа автомобиля, фун-
кции 3* и 5* могут различаться. В этом
случае подключите 2* к 5*, а 4* к 3*.
Проигрыватель Малти КД
(продается отдельно)
Кабель IP-BUS
Это устройство
Гнездо антенны
Предохра-
нитель
Подключите контакты одного
цвета друг к другу.
Колпак (1*)
Если этот разъем не исполь-
зуется, не удаляйте колпак.
Желтый (3*)
Резерв (или До-
полнительно)
Желтый (2*)
К разъему, на который питание подается по-
стоянно, независимо от положения ключа
зажигания.
Красный (5*)
Дополнительно
(или Резерв)
Красный (4*)
К электрическому разъему, управляемому
ключом зажигания (12 В постоянного тока)
включение/выключение.
Черный (земля)
К металлическому кузову автомобиля.
Разъем ISO
Примечание:
В некоторых автомобилях разъем
ISO может быть разделен над-
вое. В этом случае подключите
оба разъема.
Желтый/черный
Если Вы пользуетесь сотовым телефоном, подключи-
те его к контакту Audio Mute (приглушение звука) на
сотовом телефоне. Если Вы не используете сотовый
телефон, не подключайте контакт Audio Mute.
Соединительные кабели с контактными
штекерами RCA (продаются отдельно).
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Вход
IP-BUS (синий)
Синий/белый
К разъему управления автономной
антенны. (Максимум 300 мА 12 В
постоянного тока.)
Дистанционное управление системой
Синий/белый (7*)
К разъему управления автономной антенны.
(Максимум 300 мА 12 В постоянного тока.)
Синий/белый (6*)
Расположение контактов разъема ISO различается в зависимости от типа
автомобиля. Соедините 6* и 7*, если Контакт 5 служит для управления
антенной. В автомобиле другого типа никогда не соединяйте 6* и 7*.
Фронтальный
громкогово-
ритель
Фронтальный
громкоговоритель
Левый
Правый
Тыловой гром-
коговоритель
Тыловой гром-
коговоритель
Контакты громкоговорителей
Белый: Фронтальный левый
ª
Белый/черный: Фронтальный левый
·
Серый: Фронтальный правый
ª
Серый/черный: Фронтальный правый
·
Зеленый: Тыловой левый
ª
Зеленый/Черный: Тыловой левый
·
Фиолетовый: Тыловой правый
ª
Фиолетовый/черный: Тыловой правый
·
Используйте эту схему для подключе-
ния, если Вы имеете дополнительный
усилитель (продается отдельно).
Выход сабвуфера
или выход без за-
тухания сигнала
Терминал TEL
См. руководство по использованию громкой
связи (приобретается отдельно)
Примечание
Измените первоначальные настройки аппа-
рата (см. руководство по эксплуатации).
Выход сабвуфера данного аппарата – моно-
фонический.
Оранжево-белый
К терминалу включения освещения.
