Подключение
устройств
Примечания:
•
Это устройство предназначено для работы от автомобильного аккумулятора 12 В
с минусом на массе. Перед установкой устройства в автомобиль, грузовик или ав-
тобус, проверьте напряжение аккумулятора.
•
Во избежание закорачивания электрической системы, перед началом установки
отсоедините кабель аккумулятора
·
.
•
Для получения более подробной информации о подключении усилителя мощности
и прочих устройств ознакомьтесь с инструкциями для этих устройств, затем осу-
ществите подключения должным образом.
•
Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки
замотайте проводку изоляционной лентой в тех местах, где она соприкасается с
металлическими деталями.
•
Проведите и закрепите всю проводку таким образом, чтобы она не касалась дви-
жущихся деталей, таких, как рычаг переключения передач, ручной тормоз и на-
правляющие сидений. Не прокладывайте проводку в местах, подверженных воз-
действию высокой температуры, например, возле обогревателя. Если изоляция
на проводке расправилась или износилась, существует опасность короткого замы-
кания на корпус автомобиля.
•
Не протягивайте желтый провод через отверстие к двигателю для подключения к
аккумулятору. Это вызовет повреждение изоляции провода и приведет к очень
опасному замыканию.
•
Не закорачивайте никакие провода. Если это случится, защитная цепь может не
сработать при необходимости.
•
Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля
питания и приложив конец к проводу. Нагру зка провода будет превышена, что
приведет к выделению тепла.
•
При замене предохранителя используйте предохранитель такого же типа, что и
указанный на отсеке для предохранителя.
•
Так как в этом устройстве используется уникальная цепь BPTL, никогда не прово-
дите проводку громкоговорителей таким образом, чтобы они были непосред-
ственно заземлены, и не объединяйте левый и правый
·
контакты громкоговори-
телей.
•
Громкоговорители, подключаемые к этому устройству, должны отличаться высо-
кой мощностью (минимум 50 Вт) и сопротивлением от 4 до 8 Ом. Подключение
громкоговорителей с выходной мощностью и/или сопротивлением, отличным от
указанных, может привести к возгоранию или повреждению громкоговорителей.
•
Когда включен источник сигнала этого устройства, по синему/белому проводу вы-
водится управляющий сигнал. Подключите этот провод к проводу дистанционного
управления внешним усилителем мощности или к разъему управления автоном-
ной антенны (макс. 300 мА 12 В постоянного тока). Если автомобиль оборудован
антенной, установленной на стекле, подключите этот провод к разъему подачи
питания на привод антенны.
•
При использовании дополнительного усилителя мощности с этой системой, не
подключайте синий/белый провод к разъему питания усилителя. Также не под-
ключайте синий/белый провод к разъему питания автономной антенны. Такое под-
ключение может привести к чрезмерному потреблению тока и неправильному
функционированию.
•
Для предотвращения короткого замыкания заклейте концы неподключенных про-
водов изоляционной лентой. В особенности это относится к неиспользуемым кон-
тактам громкоговорителя. Если эти контакты не буду т заизолированы, су ществу ет
возможность короткого замыкания.
•
Для предотвращения неправильного подключения, входная сторона разъема IP-
BUS окрашена синим, а выходная сторона - черным. Соедините разъемы одного и
того же цвета.
•
Если это устройство установлено в автомобиле, не оборудованном положением
АСС (дополнительные устройства) на переключателе зажигания, красный провод
этого устройства должен быть подключен к разъему, спаренному с включением/
выключением зажигания. Если это не сделано, аккумулятор автомобиля может
разрядиться, если Вы отлучитесь от автомобиля на несколько часов.

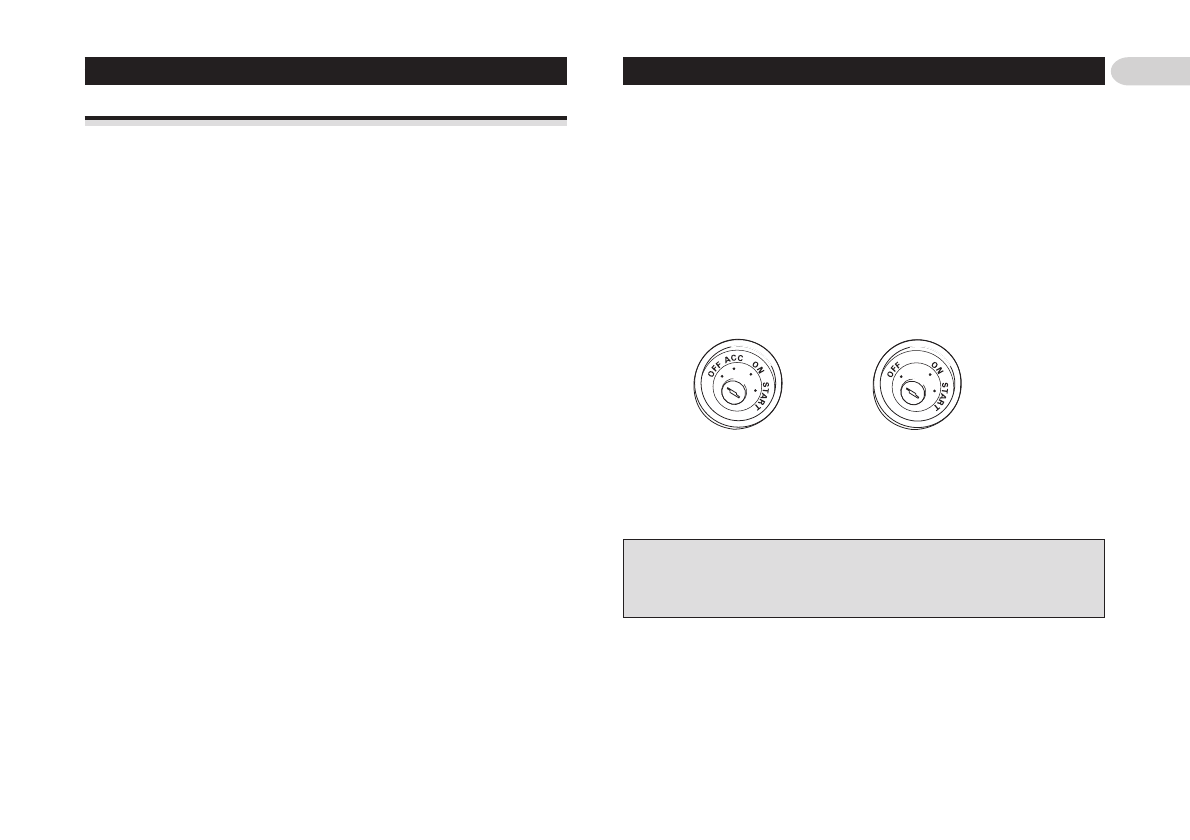

Установка
Положение АСС
Нет положения АСС
•
Черный провод - это заземление. Пожалуйста, заземлите этот провод отдельно
от устройств, работающих на высоком напряжении, например, усилителей мощно-
сти. Если Вы заземлите эти устройства совместно, и контакт с землей нарушится,
существует опасность повреждения устройств или возгорания.
•
Провода этого устройства могут быть окрашены иначе, чем соответствующие
провода других устройств, даже если они имеют те же функции. При подклю-
чении этого устройства к другому устройству, ознакомьтесь с инструкциями по
эксплуатации для обоих устройств и соедините провода, имеющие одинаковые
функции.
