6
Подключение устройств
Примечания:
N
Это устройство предназначено для работы от автомобильного аккумулятора 12 В с
минусом на массе. Перед установкой устройства в автомобиль, грузовик или авто-
бус, проверьте напряжение аккумулятора.
N
Во избежание закорачивания электрической системы, перед началом установки от-
соедините кабель аккумулятора
·
.
N
Для получения более подробной информации о подключении усилителя мощности и
прочих устройств ознакомьтесь с инструкциями для этих устройств, затем осуще-
ствите подключения должным образом.
N
Закрепите проводку при помощи скоб или липкой ленты. Для защиты проводки за-
мотайте проводку изоляционной лентой в тех местах, где она соприкасается с ме-
таллическими деталями.
N
Проведите и закрепите всю проводку таким образом, чтобы она не касалась движу-
щихся деталей, таких, как рычаг переключения передач, ручной тормоз и направля-
ющие сидений. Не прокладывайте проводку в местах, подверженных воздействию
высокой температуры, например, возле обогревателя. Если изоляция на проводке
расправилась или износилась, существует опасность короткого замыкания на корпус
автомобиля.
N
Не протягивайте желтый провод через отверстие к двигателю для подключения к
аккумулятору. Это вызовет повреждение изоляции провода и приведет к очень
опасному замыканию.
N
Не закорачивайте никакие провода. Если это случится, защитная цепь может не
сработать при необходимости.
N
Никогда не подавайте питание на другое оборудование, обрезав изоляцию кабеля
питания и приложив конец к проводу. Нагру зка провода будет превышена, что при-
ведет к выделению тепла.
N
При замене предохранителя используйте предохранитель такого же типа, что и ука-
занный на отсеке для предохранителя.
N
Так как в этом устройстве используется уникальная цепь BPTL, никогда не проводи-
те проводку громкоговорителей таким образом, чтобы они были непосредственно
заземлены, и не объединяйте левый и правый
·
контакты громкоговорителей.
N
Громкоговорители, подключаемые к этому устройству, должны отличаться высокой
мощностью (минимум 50 Вт) и сопротивлением от 4 до 8 Ом. Подключение громкого-
ворителей с выходной мощностью и/или сопротивлением, отличным от указанных,
может привести к возгоранию или повреждению громкоговорителей.
N
Когда включен источник сигнала этого устройства, по синему/белому проводу выво-
дится управляющий сигнал. Подключите этот провод к проводу дистанционного уп-
равления внешним усилителем мощности или к разъему управления автономной ан-
тенны (макс. 300 мА 12 В постоянного тока). Если автомобиль оборудован антенной,
установленной на стекле, подключите этот провод к разъему подачи питания на
привод антенны.
N
При использовании дополнительного усилителя мощности с этой системой, не под-
ключайте синий/белый провод к разъему питания усилителя. Также не подключайте
синий/белый провод к разъему питания автономной антенны. Такое подключение мо-
жет привести к чрезмерному потреблению тока и неправильному функционированию.
N
Для предотвращения короткого замыкания заклейте концы неподключенных прово-
дов изоляционной лентой. В особенности это относится к неиспользуемым контак-
там громкоговорителя. Если эти контакты не буду т заизолированы, су ществу ет воз-
можность короткого замыкания.
N
Для предотвращения неправильного подключения, входная сторона разъема IP-BUS
окрашена синим, а выходная сторона - черным. Соедините разъемы одного и того
же цвета.
N
Если это устройство установлено в автомобиле, не оборудованном положением АСС
(дополнительные устройства) на переключателе зажигания, красный провод этого
устройства должен быть подключен к разъему, спаренному с включением/выключе-
нием зажигания. Если это не сделано, аккумулятор автомобиля может разрядиться,
если Вы отлучитесь от автомобиля на несколько часов.
Установка

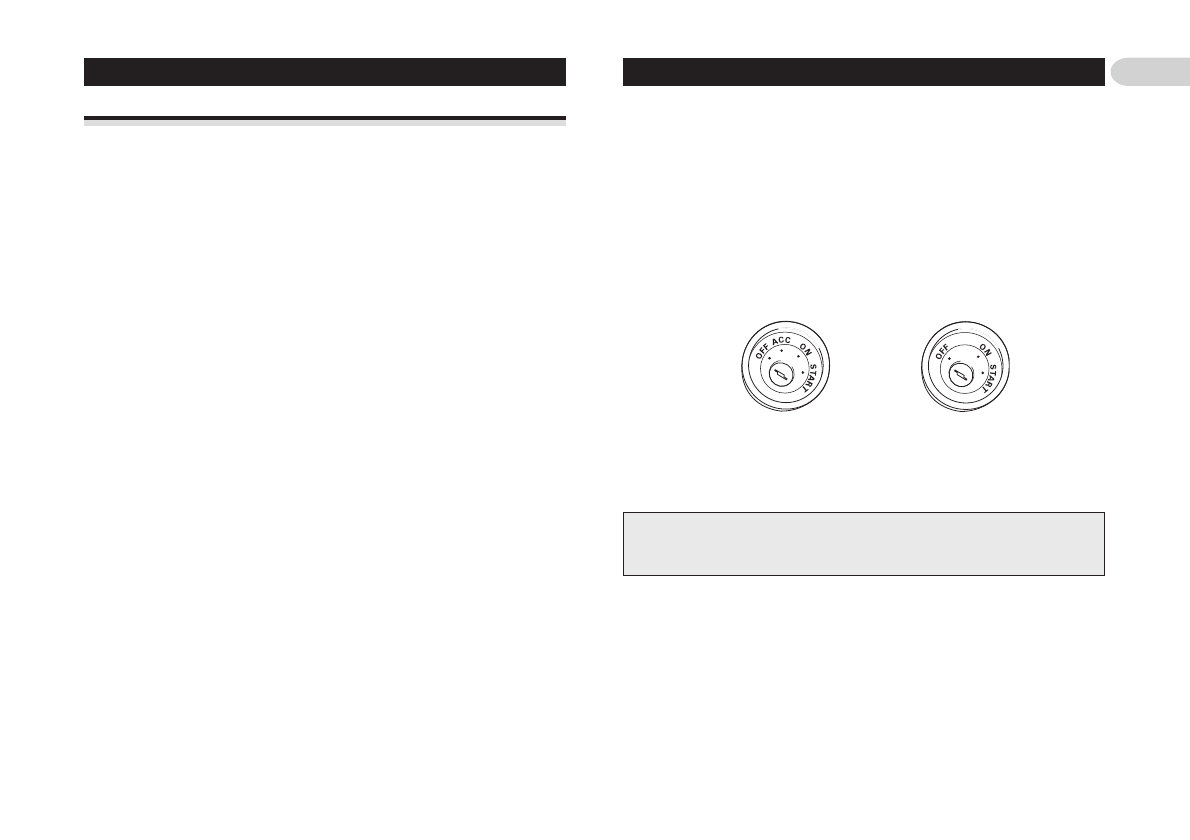

Положение АСС
Нет положения АСС
N
Черный провод - это заземление. Пожалуйста, заземлите этот провод отдельно от
устройств, работающих на высоком напряжении, например, усилителей мощности.
Если Вы заземлите эти устройства совместно, и контакт с землей нарушится, суще-
ствует опасность повреждения устройств или возгорания.
N
Провода этого устройства могут быть окрашены иначе, чем соответствующие про-
вода других устройств, даже если они имеют те же функции. При подключении
этого устройства к другому устройству, ознакомьтесь с инструкциями по эксплуа-
тации для обоих устройств и соедините провода, имеющие одинаковые функции.
