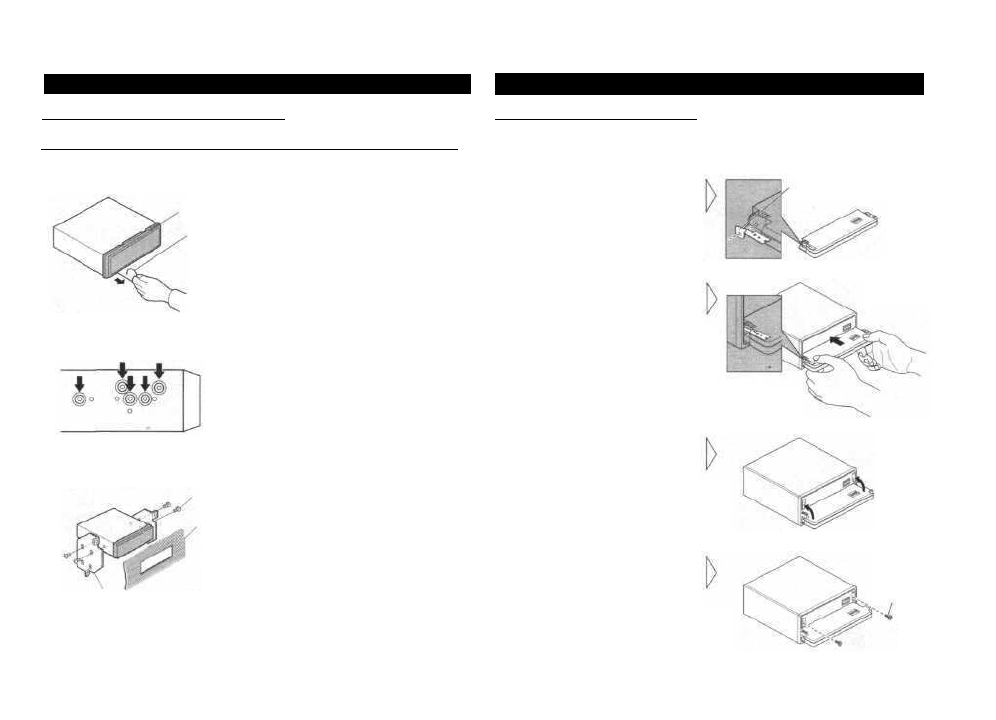

Установка аппарата

Задний монтажный узел стандарта DIN

Установка с использованием нарезных отверстий на боковых сторонах аппарата

1. Выньте раму.

Рама

Вставьте отпирающий стержень в отверстие в нижней части ра-
мы и тяните наружу, чтобы вынуть раму. (Когда будете снова
прикреплять раму на место, поверните ее стороной с канавкой
вниз, и прикрепите раму.)

2. Прикрепите аппарат к фабричному радиомонтажному кронштейну.

Выберите положение, в котором нарезные отверстия кронштейна
и нарезные отверстия аппарата совпадают (подогнаны друг к дру-
гу), и завинтите винты в двух местах на каждой стороне. В зави-
симости от формы нарезных отверстий в кронштейне используй-
те либо стяжные винты ( 5 x 8 мм), либо винты с плоской
поверхностью (5 x 9 мм).

Винт

Приборная панель или консоль

Фабричный радиомонтажный кронштейн

Прикрепление передней панели

Если Вы не пользуетесь функцией снятия и прикрепления передней панели, то прикрепите пе-
реднюю панель к аппарату при помощи прилагаемых крепежных винтов и защелок.

1. Прикрепите защелки к

обеим сторонам передней панели.

Защелка

2 Приставьте переднюю панель
к аппарату

3. Защелкните защелки в
вертикальном положении.

4. Прикрепите переднюю панель к
аппарату при помощи крепежных
винтов.

Крепежный
винт
