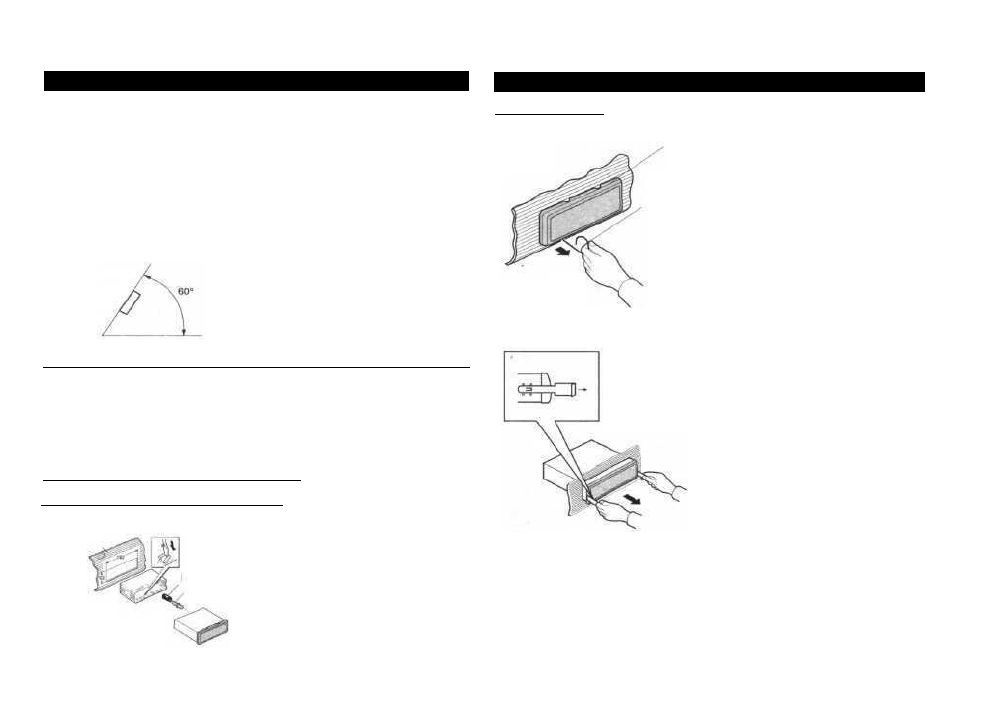

Установка аппарата

Примечания

• Прежде чем окончательно устанавливать аппарат, временно соедините кабели и убедитесь в том, что все

соединено правильно, а аппарат и система работают должным образом.

• Чтобы обеспечить правильную установку, пользуйтесь только комплектующими, прилагаемыми к аппарату.

Использование нештатных комплектующих может привести к неисправностям.

• Если установка требует сверления отверстий или внесения иных изменений в конструкцию автомобиля,

проконсультируйтесь у ближайшего дилера.

• Установите аппарат в таком месте, где он не будет мешать водителю и не нанесет травм пассажиру в случае

внезапной остановки автомобиля, например, в чрезвычайных обстоятельствах.

• Полупроводниковый лазер будет поврежден в случае перегрева, поэтому не устанавливайте аппарат в го-

рячих местах - например, рядом с выпускным отверстием обогревателя.

• Если угол установки превышает 60' от горизонтали, аппарат не сможет обеспечивать оптимальное качество работы.

Монтажные узы «Front»/«Rear» стандарта DIN

Данный аппарат может быть надлежащим образом установлен с использованием монтажного

узла «Front» [Передний] (традиционный передний монтажный узел стандарта DIN) или «Rear»

[Задний] (задний монтажный узел стандарта DIN, использующий нарезные отверстия на боко-

вых сторонах корпуса аппарата). Подробнее смотрите в приведенных ниже разделах, отобража-

ющих методы установки.

Передний монтажный узел стандарта DIN

Установка с использованием резиновой втулки

Крепежная обойма

Вставив крепежную обойму в гнездо прибор-

ной панели, выберите подходящие ушки в

соответствии с толщиной материала прибор-

ной панели и согните их.

(Устанавливайте как можно прочнее, исполь-

зуя верхние и нижние ушки. Для закрепления

сгибайте ушки под углом 90 градусов.)

Приборная

панель

Резиновая втулка

Винт

Извлечение аппарата

Вставьте отпирающий стержень в отверстие в ниж-

ней части рамы и тяните наружу, чтобы вынуть ра-

му. (Когда будете снова прикреплять раму на мес-

то, поверните ее стороной с канавкой вниз, и

прикрепите раму.)

Рама

Как показано на рисунке, вставляйте прилагаемые экстракционные ключи в

аппарат до тех пор, пока они со щелчком не встанут на место. Держа клю-

чи прижатыми к боковым сторонам аппарата, выньте аппарат.

3
