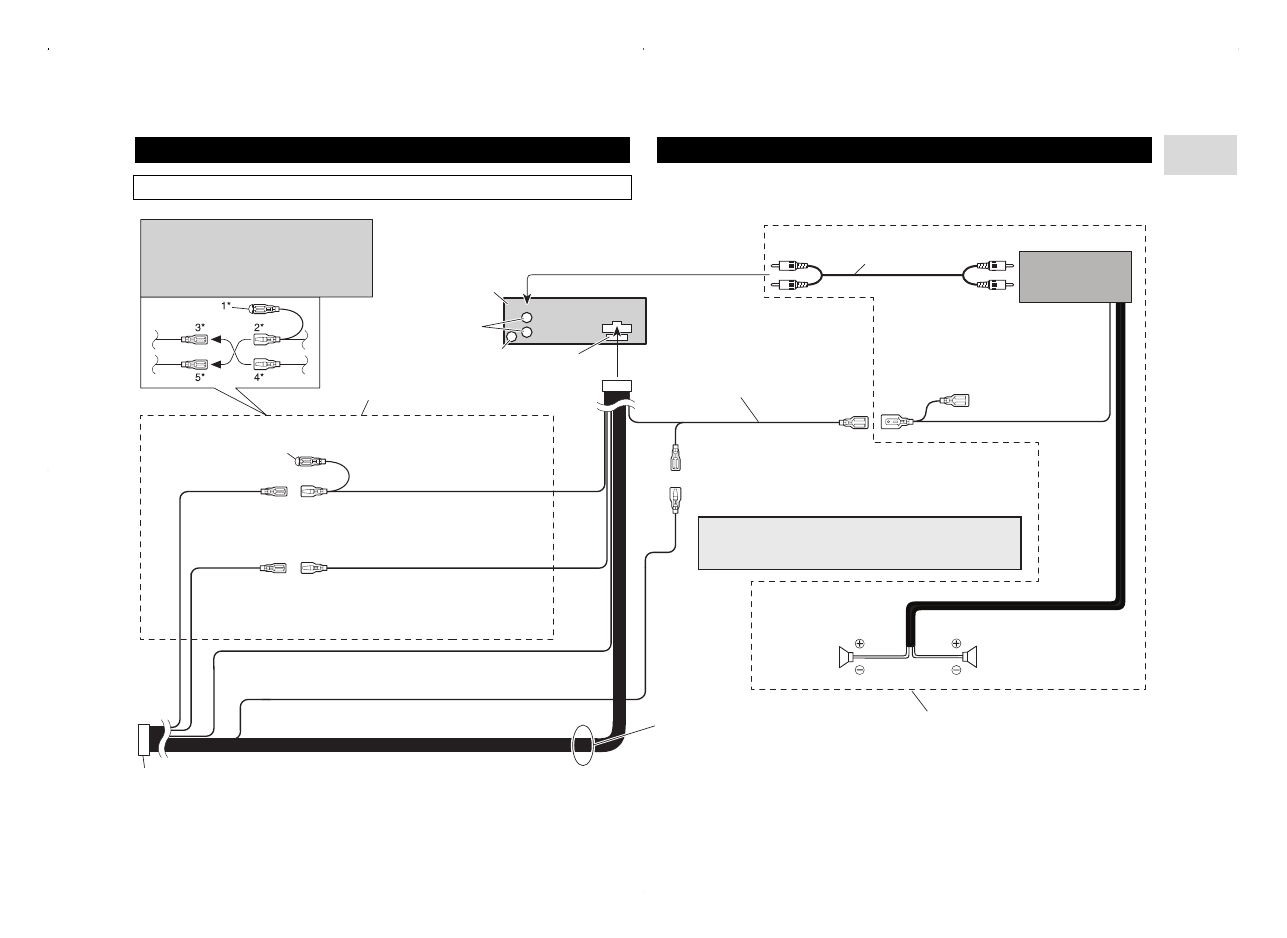

Установка системы

Это устройство соответствует новой системе цветов проводов

Провода к акустическим системам
Белый: фронтальная левая +
Белый/черный: фронтальная левая -
Серый: фронтальная правая +
Серый/черный: фронтальная правая -
Зеленый: тыловая левая +
Зеленый/черный: тыловая левая -
Фиолетовый: тыловая правая +
Фиолетовый/черный: тыловая правая -

Примечание:

В зависимости от типа автомобиля функции проводов 3*
и 5* могут отличаться. Для этого устройства необходимо
соединить провода 2* и 5*, а также провода 4* и 3*.

Эта система

Тыловой выход

Антенное гнездо

Предохранитель

Соедините друг с другом
провода одного цвета

Заглушка (1*)
Если эта клемма не используется, то заглушку не снимайте.

Желтый (3*)

Поддерживающее

питание

(или дополнительное)

Желтый (2*)
К клемме, на которой всегда имеется напряжение
питания вне зависимости от положения ключа зажигания

Красный (5*)

Дополнительное

(или поддерживающее

питание)

Красный (4*)
К клемме, напряжение на которую подается ключом зажигания
(12 В постоянного тока) (Включено/Выключено)

Черный (масса)
К корпусу (массе) автомобиля

ISO разъем

Примечание:

В некоторых автомобилях ISO разъем может состоять из двух частей. В этом случае необходимо подключить обе части.

Подключение кабелей с RCA разъемами
(продаются отдельно)

Усилитель мощности

(продается отдельно)

Синий/белый
К схеме включения усилителя мощности
(макс. 300 мА, 12 В постоянного тока)

Система дистанционного управления

Синий/белый (7*)
К клемме реле управления антенной (макс.
300 мА, 12 В постоянного тока)

Синий/белый (6*)

Цоколевка ISO разъема зависит от типа автомобиля. Соединяйте контакты 6* и 7*
в том случае, если контакт 5* служит для управления антенной. В автомобилях дру-
гого типа контакты 6* и 7* соединять нельзя.

Левая

задняя

акустическая

система

Правая

задняя

акустическая система

Эти соединения производите при наличии опционального усилителя.
