4

Установка системы

Подключение блоков

Примечания:

Эта система предназначена для использования в автомобилях с 12-вольтовым аккумулятором, у которых с
корпусом соединен отрицательный полюс (минус на массе). Перед установкой системы в легковой автомо-
биль, грузовик или автобус проверьте напряжение аккумулятора.
Во избежание коротких замыканий в электрических цепях, обязательно перед установкой аппаратуры отк-
лючите отрицательный полюс аккумулятора.
При подключении к системе усилителя мощности и других дополнительных устройств, сначала ознакомь-
тесь с инструкциями по их использованию и только потом производите подключения.
Зафиксируйте соединительные провода с помощью специальных хомутиков или с помощью изоляционной
ленты. Для защиты монтажных проводов в тех местах, где они соприкасаются с металлическими узлами,
изолируйте их с помощью изоляционной ленты.
Прокладывайте соединительные провода таким образом, чтобы их не задевали никакие движущиеся дета-
ли, такие, как рычаг коробки передач, ручной тормоз и салазки сидений. Не прокладывайте соединитель-
ные провода в таких местах, где может быть повышенная температура, например, у места выхода горячего
воздуха из обогревателя. Если изоляция соединительных проводов расплавится или протрется, то сущест-
вует вероятность возникновения короткого замыкания.
Не пропускайте желтый провод  в двигательный отсек, для его подключения к аккумулятору, через отверс-
тие. При таком соединении может быть повреждена изоляция провода, что может привести к очень опас-
ному короткому замыканию.
Не закорачивайте никакие провода, поскольку схема защиты может не сработать.
Никогда не подавайте питание на дополнительное оборудование путем срезания изоляции с проводов пи-
тания системы и прикручивания к ним проводов от оборудования, поскольку при этом может быть превы-
шена токовая нагрузочная способность проводов, что может привести к их перегреву.
При замене предохранителе убедитесь в том, что вместо сгоревшего вы устанавливаете предохранитель та-
кого же номинала.
Поскольку в системе используется схема защиты от перегрузок, не соединяйте акустические системы не-
посредственно с корпусом автомобиля и не объединяйте отрицательные полюсы левой и правой акустичес-
ких систем.
Акустические системы, подключаемые к этой системе, должны иметь достаточную мощность (номинальная
мощность не менее 45 Вт) и сопротивление от 4 до 8 Ом. Подключение акустических систем, не имеющих
соответствующей мощности и сопротивления, может привести к тому, что они могут загореться, перегре-
ваться или вообще испортиться.
При включении этой системы на синий/белый провод поступает контрольный сигнал. Подключайте этот
провод к клемме схемы дистанционного управления внешнего усилителя мощности или к реле схемы уп-
равления антенной радиоприемника. (максимальный ток 300 мА при напряжении 12 В постоянного тока).
Если в автомобиле установлена активная антенна, то подключайте этот провод к клемме питания усилите-
ля антенны.
При использовании с этой системой внешнего усилителя мощности обратите внимание на то, чтобы си-
ний/белый провод не был подключен к клемме питания внешнего усилителя мощности. Аналогично, не
подключайте этот провод к клемме питания привода антенны. Подобное подключение может привести к по-
вышенному потреблению тока и неправильной работе устройств.

Во избежание короткого замыкания, замотайте неподключенные провода изоляционной лентой. Изолируй-
те неиспользуемые провода акустических систем, поскольку если их не изолировать, то также существует
опасность короткого замыкания.
Если эта система установлена в автомобиле, который не имеет АСС (дополнительного) положения ключа за-
жигания, то красный провод от системы должен быть подключен к клемме, связанной с операциями ключа
зажигания ON/OFF [Включено/Выключено]. Если этого не сделать, то аккумулятор автомобиля за ваше от-
сутствие в течение нескольких часов может разрядиться.

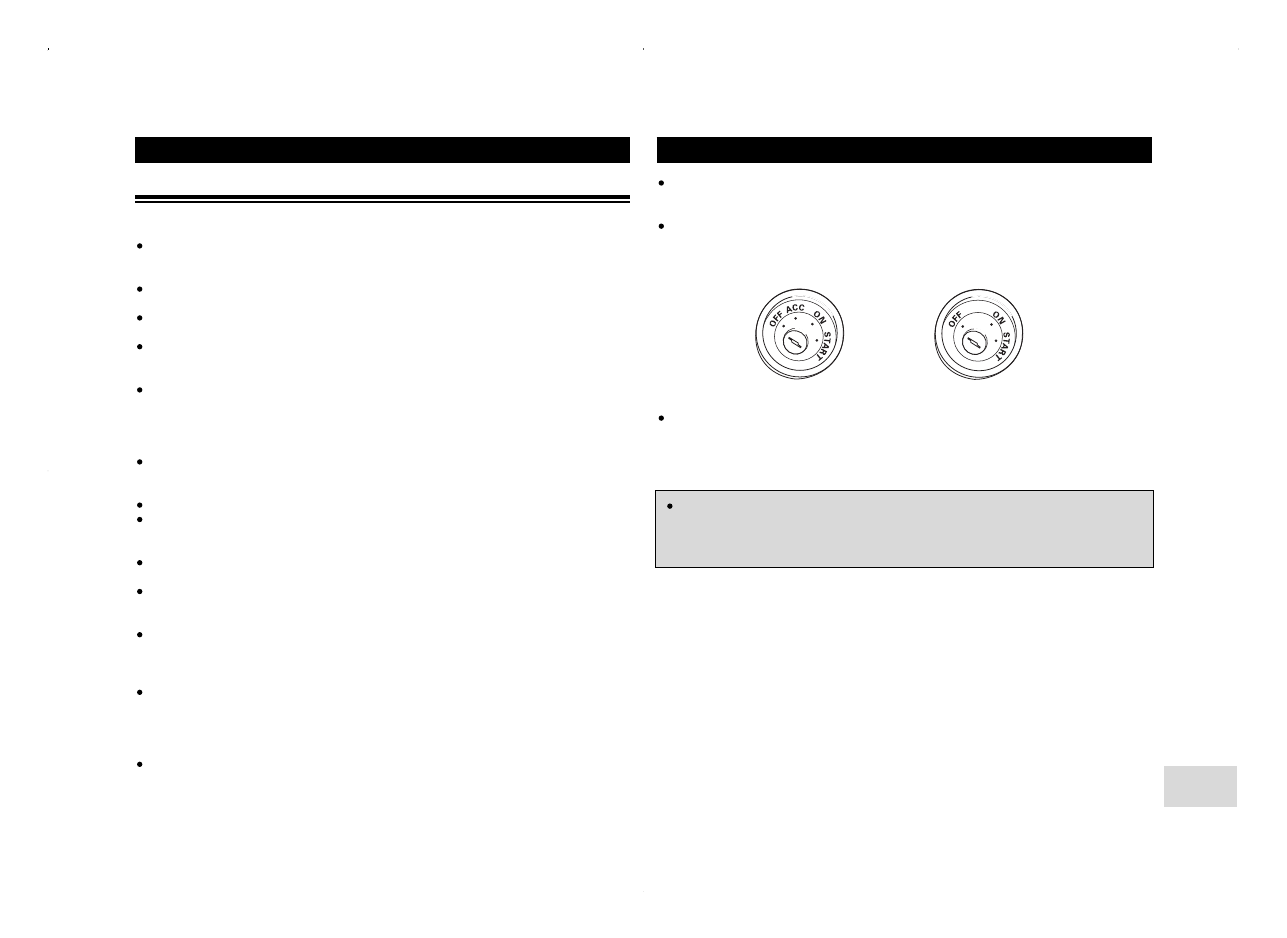

АСС положение ключа зажигания                     АСС положения нет

Черный провод является проводом, соединяемым с корпусом. Присоединяйте этот провод к корпусу от-
дельно от проводов других устройств, соединяемых с корпусом и потребляющих большой ток.
Если вы соедините эти провода вместе, и они случайно отключатся от корпуса, то может возникнуть риск
повреждения аппаратуры или возгорания.

Обратите внимание на то, что провода для данной системы и для других устройств могут иметь разные
цвета, даже если они имеют одну функцию. Поэтому при подключении этой системы к другому обору-
дованию ознакомьтесь с инструкциями по использованию дополнительного оборудования и определи-
те провода, имеющие одинаковые функции и которые необходимо соединить вместе.
