5

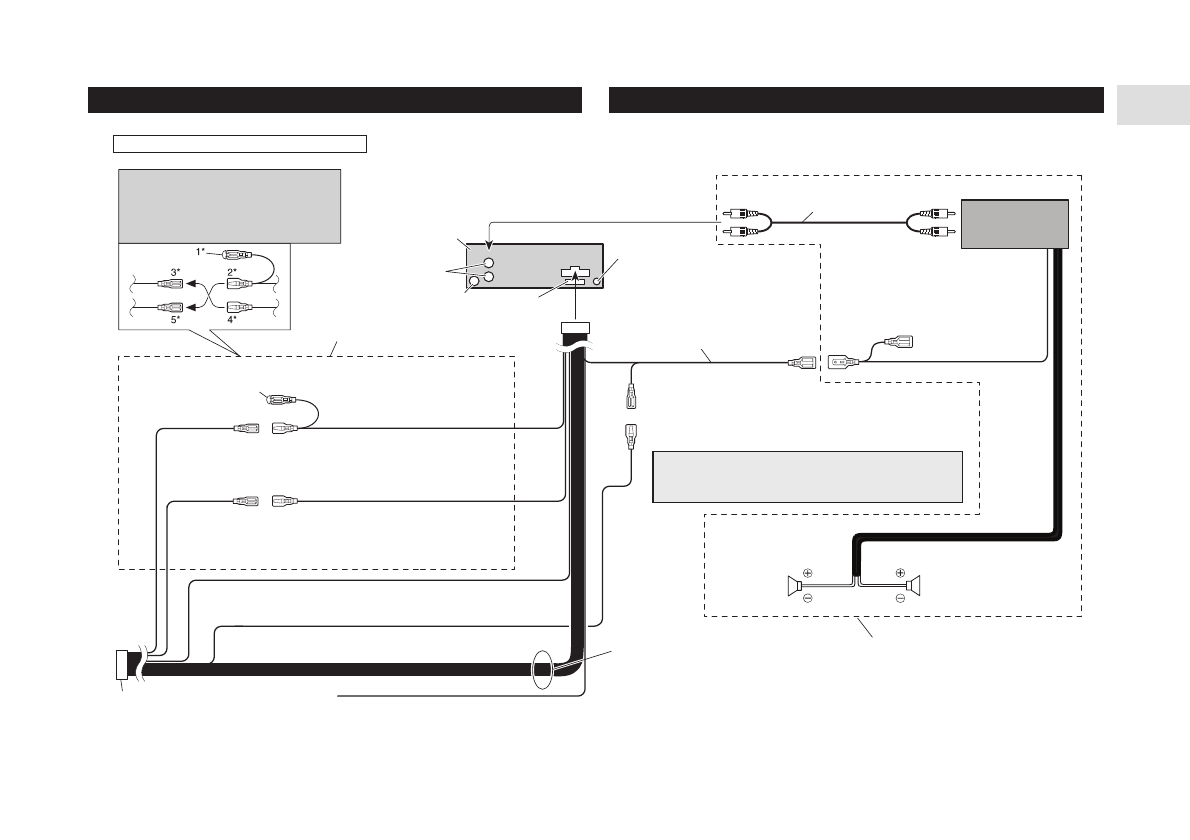

Установка аппарата

Цвет проводов данного изделия соответствует новому стандарту

Примечание

В зависимости от типа транспортного средства функции
проводов 3* и 5* могут быть разными. В этом случае
обязательно соединяйте 2* с 5* и 4* с 3*.

Гнездо антенны

Выход на задние громкоговорители

Плеер

Плавкий

предохранитель

Соединительные кабели со штекерами
«RCA» (продаются отдельно)

Усилитель мощности

(продается отдельно)

Сине/белый
К разъему системного управления усилителем
мощности (максимальный ток 300 мА, постоянное
напряжение 12 В).

Дистанционное управление системой

Сине/белый (7*)
К клемме реле управления приводом автома-
тической антенны (максимальный ток 300 мА,
постоянное напряжение 12 В).

Сине/белый (6*)

Расположение штыревых контактов разъема ISO зависит от типа транспортного
средства. Соедините 6* и 7*, когда штыревой контакт 5 относится к управле-
нию антенной. В других транспортных средствах никогда не соединяйте 6* и 7*.

Левый

Задний

громкоговоритель

Правый

Задний
громкоговоритель

Выполните эти соединения при использовании
дополнительного усилителя.

Соедините друг с другом
провода одного цвета

Колпачок (1*) Не снимайте колпачок,
если данный контакт не используется

Желтый (3*)

Поддержка памяти

(или вспомогательные

устройства)

Желтый (2*) К клемме, на которую всегда поступает
напряжение питания, независимо от положения ключа
зажигания

Красный (5*)

Вспомогательные

устройства (или

поддержка памяти)

Красный (4*) К клемме, напряжение на которой (12 В по-
стоянного тока) зависит от положения ключа зажигания
«ON/OFF».

Черный (заземление)
К металлическому корпусу транспортного средства

Разъем стандарта ISO

Примечание

В некоторых транспортных средствах
разъем стандарта ISO может быть разде-
лен на два. В этом случае обязательно
подсоединяйтесь к обоим разъемам.

Провода громкоговорителей
Белый

: передний левый (+)

Бело/черный

: передний левый (-)

Серый

: передний правый (+)

Серо/черный

: передний правый (-)

Зеленый

: задний левый (+)

Зелено/Черный

: задний левый (-)

Фиолетовый

: задний правый (+)

Фиолетово/Черный : задний правый (-)

Разъем для проводного дистанционного управления.
Пожалуйста, смотрите инструкцию к устройству про-
водного дистанционного управлению
(продается отдельно).

Желто/черный
При использовании сотового телефона, то соедините данный провод с проводом
сотового телефона, осуществляющим отключение звука аудиосистемы. Если теле-
фон не подключается, оставьте данный провод свободным.
