4

Установка аппарата

Подключение аппарата

Примечания:

Данный аппарат предназначен для транспортных средств с питанием от аккумуляторной батареи напряже-

нием 12 В, и с минусом на массе. Перед установкой его в жилые прицепы, грузовики или автобусы, про-
верьте напряжение аккумуляторной батареи.
Во избежание коротких замыканий, перед началом установки отсоедините от аккумулятора (-) провод массы.
Уточните по соответствующим инструкциям особенности подключения  дополнительного усилителя мощно-
сти и других устройств, затем, соблюдая все указанные правила, выполните соединения.
Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты проводов обмотайте их
изоляционной лентой в тех местах, где они  пролегают близко к металлическим деталям.
Проложите и зафиксируйте всю проводку таким образом, чтобы она не могла соприкасаться с какими-либо
подвижными частями, такими как рычаг  переключателя передач, стояночного тормоза и механизм переме-
щения сидений. Не прокладывайте провода в местах с повышенной температурой, таких как  выходные от-
верстия отопителя. При оплавлении или перетирании изоляции возникает опасность короткого замыкания
проводов на массу (корпус) транспортного средства.
Не пропускайте желтый провод, подводящий питание, в моторный отсек через отверстие для соединения с
аккумулятором. Это может привести к повреждению изоляции провода и короткому замыканию с опасны-
ми последствиями.
Не укорачивайте провода. В этом случае цепи защиты могут функционировать неправильно.
Никогда не подключайте питание к другому оборудованию, надрезая изоляцию на подводящем проводе и
подсоединяя к нему провод, подающий питание на плеер. В этом случае может оказаться превышенной до-
пустимая для данного провода нагрузка, что приведет к его перегреву.
При замене применяйте только предохранители того номинала, который указан на держателе предохранителя.
Так как в данном устройстве применена уникальная схема BPTL, никогда не соединяйте провода громкого-
ворителей с массой, и для соединения отрицательных (-)  полюсов левого и правого громкоговорителей не
допускается использование общего провода.
Громкоговорители, подсоединяемые к данному аппарату,  должны быть повышенной мощности - номина-
лом не менее 50 Вт и сопротивлением от 4 до 8 Ом. Подсоединение громкоговорителей с мощностью и/или
сопротивлением с номиналами, отличающимися от указанных выше, может привести к воспламенению, об-
разованию дыма или повреждению громкоговорителей.
При включении данного аппарата, на синий/белый провод подается управляющее напряжение. Соедините
его с дистанционным управлением внешнего усилителя мощности или к клемме управления приводом вы-
движной автомобильной автоматической антенны (на указанном проводе максимальный ток не превышает
300 мА, а напряжение 12 В). Если автомобиль оснащен антенной, размещенной на стекле, соедините с этим
проводом вывод питания усилителя антенны.
При применении дополнительного усилителя мощности ни в коем случае не подключайте синий/белый про-
вод к клемме входа питания усилителя. Также не подключайте синий/белый провод  к клемме питания ав-
томатической антенны. Такое подключение может привести к чрезмерному потреблению тока и нарушению
работы данного аппарата.
Во избежание короткого замыкания, обмотайте неиспользуемые провода изоляционной лентой. Особенно
надежно изолируйте неиспользуемые провода громкоговорителей. Если провода не изолированы, сущест-
вует вероятность их короткого замыкания.

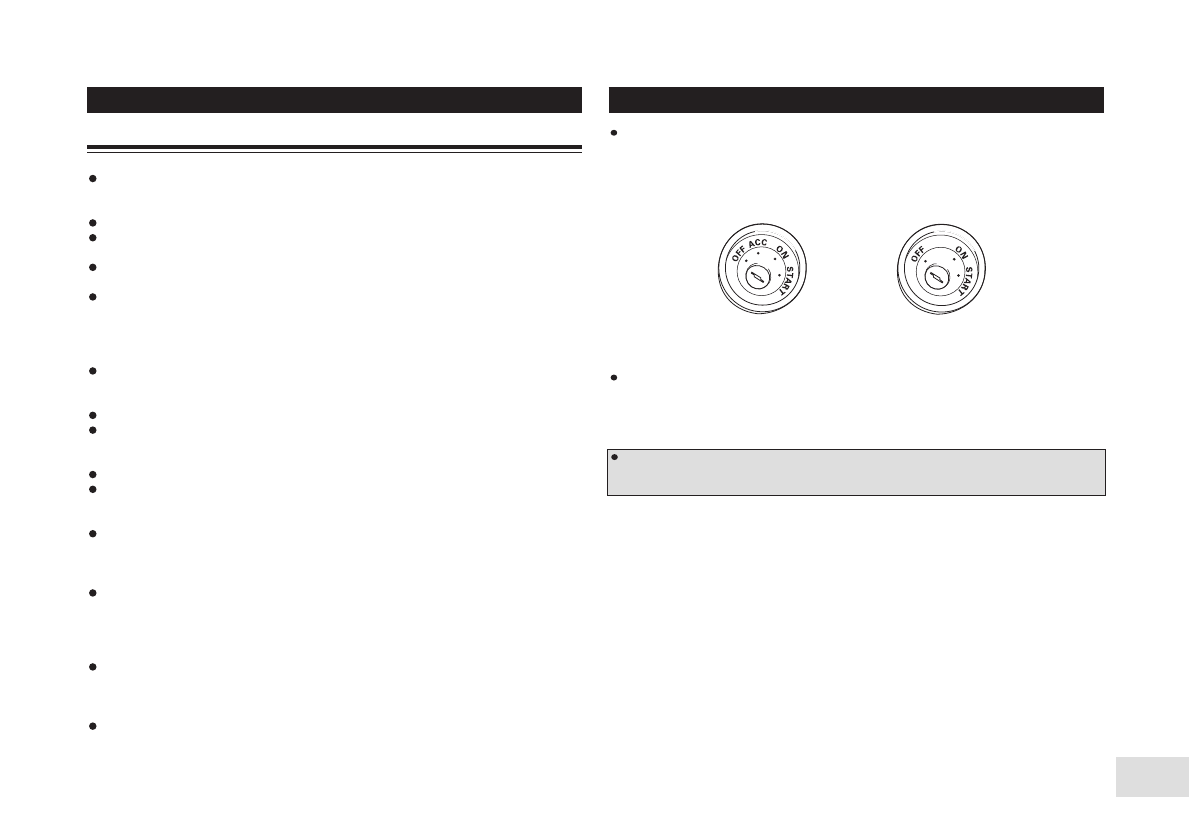

Если данный аппарат магнитола устанавливается в транспортное средство, в замке зажигания которого нет
положения «ACC» [Принадлежности], то красный провод аппарата подключается к контакту, соответствую-
щему положению ON/OFF [Включено/Выключено] замка зажигания. В противном случае аккумулятор может
разрядиться, если Вы оставите транспортное средство на несколько часов.

Черный провод соединяется с массой. Пожалуйста, соединяйте его с массой отдельно от соединения с мас-
сой мощных потребителей электроэнергии, таких как усилитель мощности.
Если соединить все провода подключения к массе вместе на одну клемму, при нарушении контакта возни-
кает опасность воспламенения.

Провода данного аппарата и других устройств могут быть разного цвета, даже если они выполняют одну и
ту же функцию. При подключении данного аппарата к другим устройствам, сверяйтесь с прилагаемыми к
аппаратуре инструкциями и соединяйте провода, имеющие одно и то же назначение.

Позиция «ACC»

Нет позиции «ACC»
