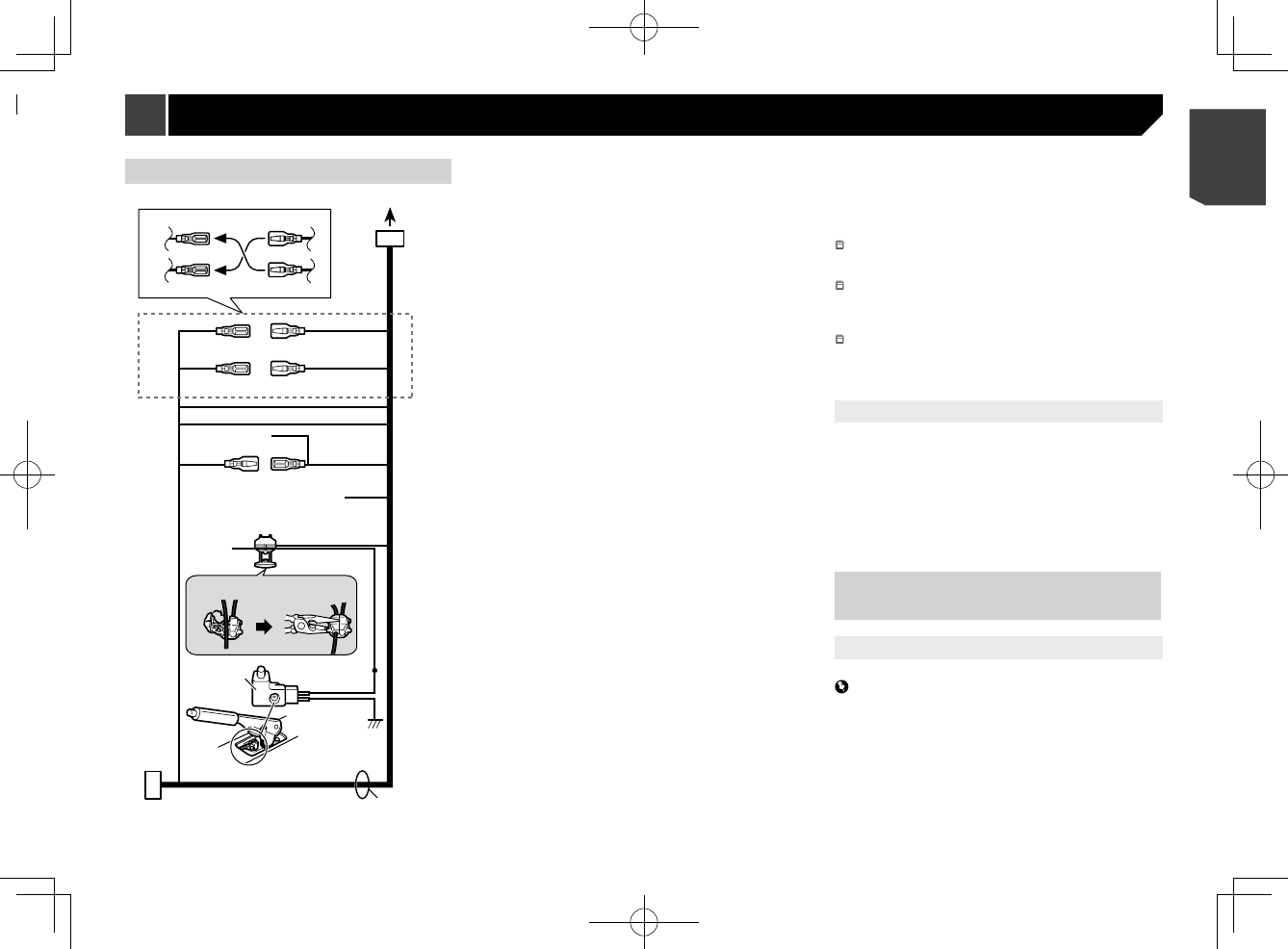

Силовой шнур
1.
2.
1
3
2*
2
4
1*
5
4*
6
3*
b
(6*)
8
9
a
(5*)
7
c
d
e
f
k
j
g
i
h
1
К источнику питания
2
Зависит от типа автомобиля, функция 2* и 4* могут разли
-
чаться. В этом случае подключите 1* к 4* и 3* к 2*.
3
Желтый (2*)
Резервный (или дополнительный)
4
Желтый (1*)
Подключение к клемме источника 12 В постоянного тока.
5
Красный (4*)
Дополнительный (или резервный)
6
Красный (3*)
Подключение к клемме управления включения зажигания (12
В пост. тока).
7
Соединяйте между собой одинаковые по цвету выводы.
8
Оранжевый/белый
К клемме переключения освещения.
9
Черный (земля)
К корпусу (металл) автомобиля.
a
Синий/белый (5*)
Положение контакта разъема ISO будет отличаться в зависи
-
мости от типа автомобиля. Подключите 5* и 6*, если контакт
5 – тип управления антенной. В другом типе автомобиля
никогда не соединяйте 5* и 6*.
b
Синий/белый (6*)
Подключение к клемме управления реле автомобильной
антенны (макс. 300 мА 12 В пост. тока).
c
Синий/белый
Подключение к клемме управления системой усилителя
мощности (макс. 300 мА 12 В пост. тока).
d
Фиолетовый/белый
Из двух электрических проводов, подключенных к задней
лампе, подключите один, в котором изменяется напряжение
при положении рычага переключения передач REVERSE (R).
Данное подключение позволяет устройству распознавать
движение автомобиля вперед или назад.
e
Светло-зеленый
Используется для обнаружения состояния ON/OFF. ручного
тормоза. Этот вывод должен подключаться со стороны
подачи энергии выключателя ручного тормоза.
f
Способ подключения
1 Зажмите вывод.
2 Зажмите жестко с помощью плоскогубцев с большим
удлинением.
g
Сторона подачи энергии
h
Выключатель ручного тормоза
i
Сторона земли
j
Выводы динамика
Белый: Передний левый +
Белый/черный: Передний левый –
Серый: Передний правый +
Серый/черный: Передний правый –
Зеленый: Задний левый +
Зеленый/черный: Задний левый –
Фиолетовый: Задний правый +
Фиолетовый/черный: Задний правый –
k
Разъем ISO
В некоторых автомобилях может разделяться на два. В этом
случае подключите оба разъема.
Положение выключателя ручного тормоза зависит от модели
автомобиля. Подробные сведения можно получить в руковод
-
стве владельца автомобиля или дилера.
При подключении сабвуфера к данному изделию вместо
заднего динамика измените настройку заднего выхода в
начальное значение. Выход сабвуфера данного изделия
монофонический.
При использовании сабвуфера 70 Вт (2Ω), подключите саб
-
вуфер к фиолетовому и фиолетовому/черному выводам этого
устройства. Не подключайте ничего к зеленому и зеленому/
черному выводам.
Стояночный тормоз
1 Если к выключателю стояночного тормоза подсо-
единен “светло-зеленый” кабель, то управление
видеоизображением на дисплее будет вестись с
помощью этой функции.
2 На мониторе будет отображаться черный экран с
предупреждением, чтобы не допустить просмотра
видеоматериалов водителем во время движения.
Усилитель мощности (прода
-
ются отдельно)
Без внутреннего усилителя
Важно
Выводы динамиков не используются, когда применяется это
подключение.
Внимание: синий/белый
провод
При включенном зажигании (ACC ON) сигнал управления
проходит через синий/белый провод. Подключите его к
терминалу пульта дистанционного управления системы
усилителя мощности, терминалу управления реле авто
-
мобильной антенны или терминалу управления питанием
усилителя мощности (макс. 300 мА 12 В, постоянный ток).
Контрольный сигнал проходит по синему/белому проводу,
даже если аудиоисточник выключен.
Данное изделие
1
2
3
4
5
8
6
7
1
Данное изделие
2
Гнездо антенны
3
Проводной дистанционный вход
Можно подключить адаптер пульта дистанционного управле
-
ния с жестким монтажом (продается отдельно).
4
Источник питания
5
Предохранитель (10 А)
6
Передний выход
7
Задний выход или выход сабвуфера
8
USB-порт
