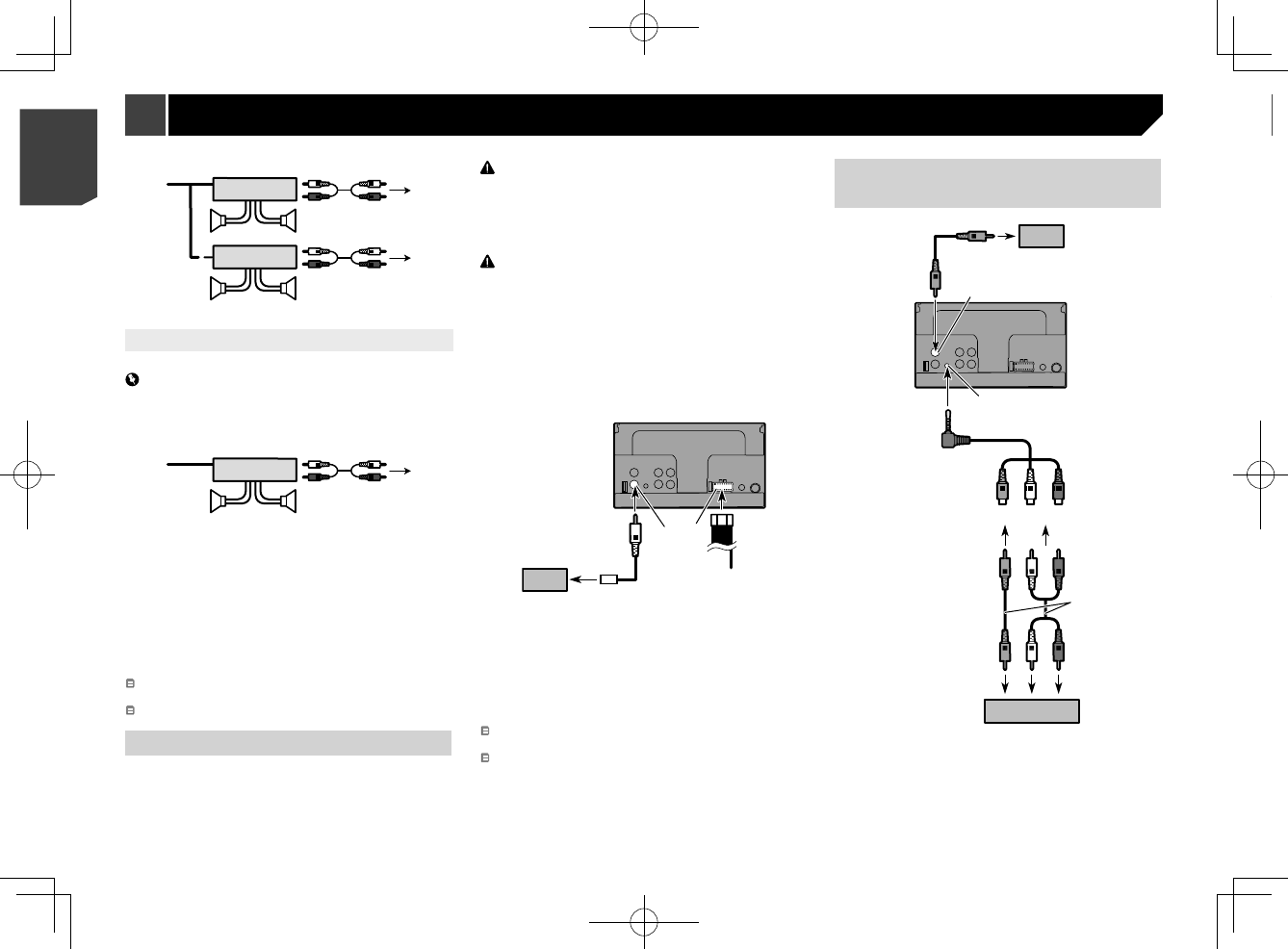

28

9

  Красный, белый

a

  К желтому

b

  К красному, белому

c

  К выходу видео

d

  К выходам аудио

e

  Внешний видеокомпонент (продается отдельно)

  Для использования внешнего видеокомпонента требуется

настройка.



Источник AUX на стр. 16

ПРЕДУПРЕЖДЕНИЕ

ЗАПРЕЩАЕТСЯ устанавливать задний экран в местах, с

которых водитель может просматривать источник видеои-

зображения во время управления автомобилем.

Задний видеовыход данного изделия используется для подклю

-

чения экрана, с помощью которого пассажиры, сидящие на

задних сидениях, могут просматривать видео.

















1

3

2

4

3

6

5

5

7

7

2

1

С внутренним усилителем

Важно

Сигналы для переднего динамика и заднего динамика выво

-

дятся с клемм выводов для динамиков, когда это соединение

используется.









1

3

2

4

8

8

1

  Система дистанционного управления

Подключите к синему/белому кабелю.

2

  Усилитель мощности (продаются отдельно)

3

  Подключите с помощью RCA-кабеля (продается отдельно)

4

  Для вывода на задний динамик или на сабвуфер

Подсоедините кабель согласно параметрам предварительного

выхода.

5

  Задний динамик или сабвуфер

6

  Для вывода на передний динамик

7

  Передний динамик

8

  Сабвуфер

  Вы можете изменить RCA-выход сабвуфера в зависимости от

Вашей сабвуферной системы.

  Выход сабвуфера данного изделия монофонический.

Камера

О камере заднего вида

При использовании камеры заднего вида изображение заднего

вида автоматически переключается с видео рычагом переклю

-

чения передач в положение

REVERSE

 (

R

). Кроме того, режим

Rear View

 позволяет проверить ситуацию позади при движении

автомобиля.

ПРЕДУПРЕЖДЕНИЕ

ИСПОЛЬЗУЙТЕ ВХОДНОЙ РАЗЪЕМ ТОЛЬКО ДЛЯ ПОД

-

КЛЮЧЕНИЯ КАМЕР ЗАДНЕГО ВИДА С ПЕРЕВЕРНУТЫМ

ИЛИ ЗЕРКАЛЬНЫМ ИЗОБРАЖЕНИЕМ. ИСПОЛЬЗОВАНИЕ

ДРУГИХ КАМЕР МОЖЕТ ПРИВЕСТИ К ТРАВМАМ ИЛИ

ПОВРЕЖДЕНИЯМ.

ВНИМАНИЕ



  На экране может появиться перевернутое изображение.



  С помощью камеры заднего вида можно наблюдать за

прицепами, а также при парковке задним ходом на ограни

-

ченном пространстве. Не используйте данную функцию для

развлечения.



  Объекты в камере заднего вида могут казаться расположен

-

ными ближе или дальше, чем в действительности.



  Участок полноэкранных изображений, отображаемый при

движении задним ходом, или наблюдение заднего вида

автомобиля может незначительно отличаться.

1

2

3

4

5 6

7

8

1

  Камера заднего вида (ND-BC8) (продается отдельно)

2

  К выходу видео

3

  RCA-кабель (поставляется с ND-BC8)

4

  Данное изделие

5

  Коричневый (

R.C IN

)

6

  Источник питания

7

  Силовой шнур

8

  Фиолетовый/белый (

REVERSE-GEAR SIGNAL INPUT

)



Силовой шнур на стр. 27

  Подключите только камеру заднего вида к

R.C IN

. Не под

-

ключайте любое другое оборудование.

  Чтобы использовать камеру заднего вида, необходимо прове

-

сти некоторые настройки.



Настройка камеры заднего вида на стр. 17

Внешний видеокомпонент и

дисплей

1

2

3

6

7

8

9

3

a

b

c

d

e

5

4

1

  Задний экран с гнездами RCA-входа

2

  К входу видео

3

  RCA-кабели (продается отдельно)

4

  Данное изделие

5

  Желтый (

V OUT

)

6

  AUX-вход

7

  AV-кабель с мини-гнездом (CD-RM10) (продается отдельно)

8

  Желтый

28
