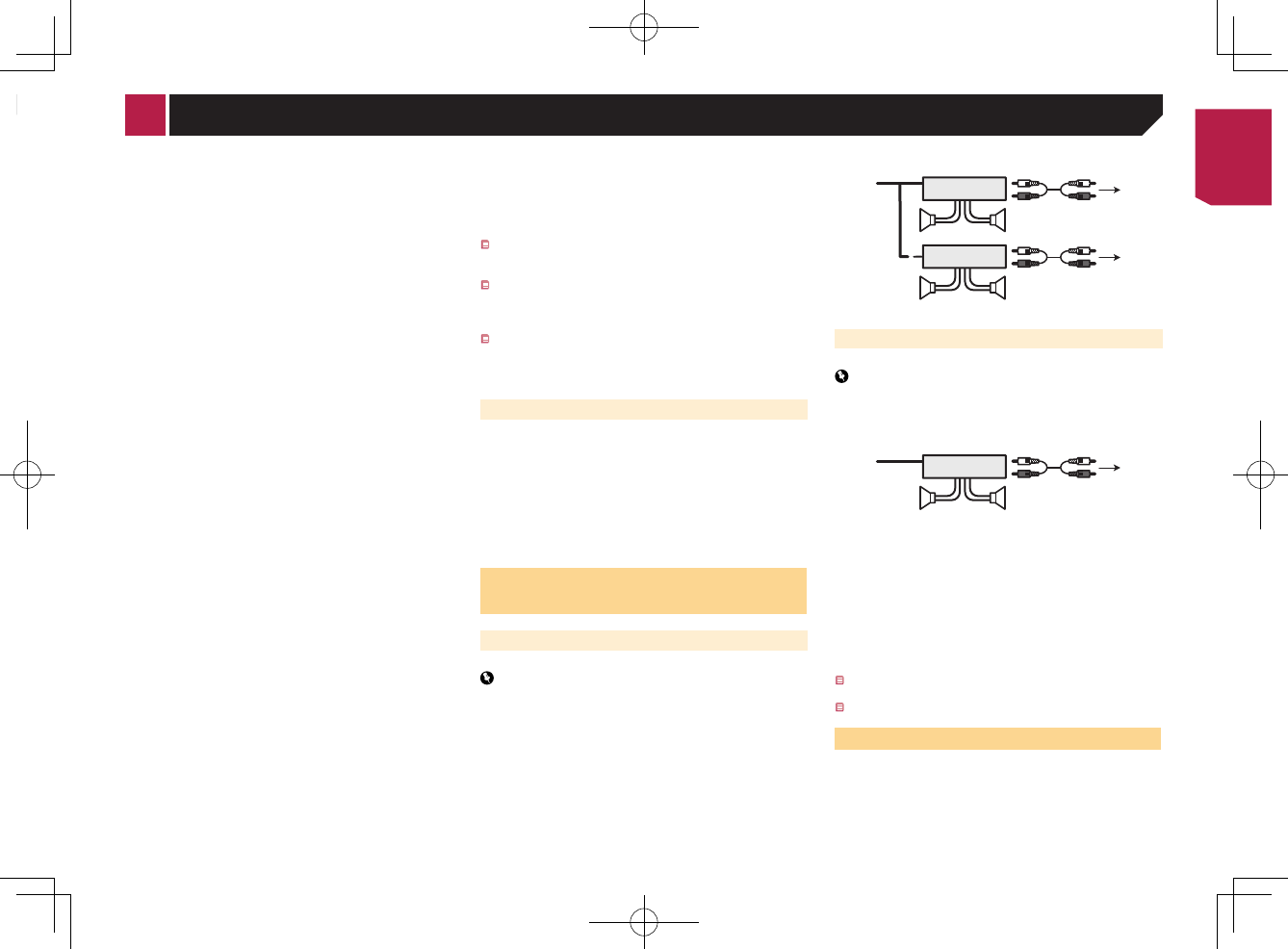

27

Силовой шнур

1.

2.

1

3

2*

2

4

1*

5

4*

6

3*

b

(6*)

8
9

a

(5*)

7

c

d

e

f

k

j

g

i

h

1

  К источнику питания

2

  Зависит от типа автомобиля, функция 2* и 4* могут разли

-

чаться. В этом случае подключите 1* к 4* и 3* к 2*.

3

  Желтый (2*)

Резервный (или дополнительный)

4

  Желтый (1*)

Подключение к клемме источника 12 В постоянного тока.

5

  Красный (4*)

Дополнительный (или резервный)

6

  Красный (3*)

Подключение к клемме управления включения зажигания (12

В пост. тока).

7

  Соединяйте между собой одинаковые по цвету выводы.

8

  Оранжевый/белый

К клемме переключения освещения.

9

  Черный (земля)

К корпусу (металл) автомобиля.

a

  Синий/белый (5*)

Положение контакта разъема ISO будет отличаться в зависи

-

мости от типа автомобиля. Подключите 5* и 6*, если контакт

5 – тип управления антенной. В другом типе автомобиля

никогда не соединяйте 5* и 6*.

b

  Синий/белый (6*)

Подключение к клемме управления реле автомобильной

антенны (макс. 300 мА 12 В пост. тока).

c

  Синий/белый

Подключение к клемме управления системой усилителя

мощности (макс. 300 мА 12 В пост. тока).

d

  Фиолетовый/белый

Из двух электрических проводов, подключенных к задней

лампе, подключите один, в котором изменяется напряжение

при положении рычага переключения передач REVERSE (R).

Данное подключение позволяет устройству распознавать

движение автомобиля вперед или назад.

e

  Светло-зеленый

Используется для обнаружения состояния ON/OFF. ручного

тормоза. Этот вывод должен подключаться со стороны

подачи энергии выключателя ручного тормоза.

f

  Способ подключения

1  Зажмите вывод.

2  Зажмите жестко с помощью плоскогубцев с большим

удлинением.

g

  Сторона подачи энергии

h

  Выключатель ручного тормоза

i

  Сторона земли

j

  Выводы динамика

Белый: Передний левый +

Белый/черный: Передний левый –

Серый: Передний правый +

Серый/черный: Передний правый –

Зеленый: Задний левый +

Зеленый/черный: Задний левый –

Фиолетовый: Задний правый +

Фиолетовый/черный: Задний правый –

k

  Разъем ISO

В некоторых автомобилях может разделяться на два. В этом

случае подключите оба разъема.

  Положение выключателя ручного тормоза зависит от модели

автомобиля. Подробные сведения можно получить в руковод

-

стве владельца автомобиля или дилера.

  При подключении сабвуфера к данному изделию вместо

заднего динамика измените настройку заднего выхода в

начальное значение. Выход сабвуфера данного изделия

монофонический.

  При использовании сабвуфера 70 Вт (2Ω), подключите саб

-

вуфер к фиолетовому и фиолетовому/черному выводам этого

устройства. Не подключайте ничего к зеленому и зеленому/

черному выводам.

Стояночный тормоз

1  Если к выключателю стояночного тормоза подсо-

единен “светло-зеленый” кабель, то управление

видеоизображением на дисплее будет вестись с

помощью этой функции.

2  На мониторе будет отображаться черный экран с

предупреждением, чтобы не допустить просмотра

видеоматериалов водителем во время движения.

Усилитель мощности (прода

-

ются отдельно)

Без внутреннего усилителя

Важно

Выводы динамиков не используются, когда применяется это

подключение.

















1

3

2

4

3

6

5

5

7

7

2

1

С внутренним усилителем

Важно

Сигналы для переднего динамика и заднего динамика выво

-

дятся с клемм выводов для динамиков, когда это соединение

используется.









1

3

2

4

8

8

1

  Система дистанционного управления

Подключите к синему/белому кабелю.

2

  Усилитель мощности (продаются отдельно)

3

  Подключите с помощью RCA-кабеля (продается отдельно)

4

  Для вывода на задний динамик или на сабвуфер

Подсоедините кабель согласно параметрам предварительного

выхода.

5

  Задний динамик или сабвуфер

6

  Для вывода на передний динамик

7

  Передний динамик

8

  Сабвуфер

  Вы можете изменить RCA-выход сабвуфера в зависимости от

Вашей сабвуферной системы.

  Выход сабвуфера данного изделия монофонический.

Камера

О камере заднего вида

При использовании камеры заднего вида изображение заднего

вида автоматически переключается с видео рычагом переклю

-

чения передач в положение

REVERSE

 (

R

). Кроме того, режим

Rear View

 позволяет проверить ситуацию позади при движении

автомобиля.

< CRB4484-B >

Подключение

< CRB4484-B > 27
