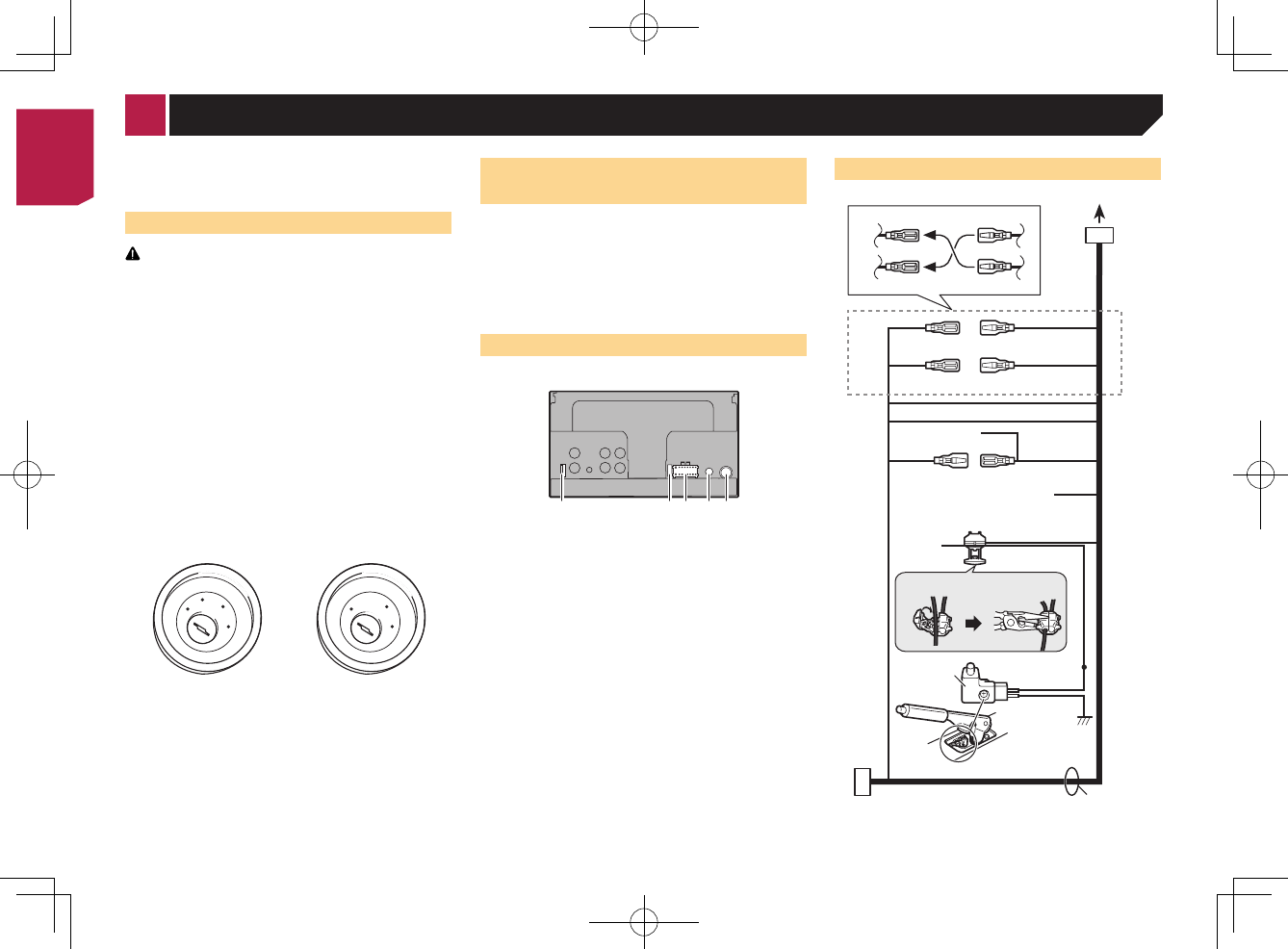

Чтобы избежать повреждений; провод; Подключение - Pioneer AVH-170 (G) - Инструкция по эксплуатации - Страница 26

26

●

  Во избежание короткого замыкания в электрической системе

обязательно отсоедините кабель (–) аккумуляторной батареи

перед установкой.

Чтобы избежать повреждений

ПРЕДУПРЕЖДЕНИЕ

●

Используйте колонки мощностью более 50 Вт (выходное

значение) и сопротивлением от 4 Ω до 8 Ω (значение

сопротивления). Не используйте для данной системы

колонки с сопротивлением от 1 Ω до 3 Ω.

●

Черный провод является заземляющим. Его заземление

должно выполняться отдельно от заземления изделий,

работающих под сильным током, например усилителей

мощности. Запрещается заземлять несколько изделий

вместе с помощью одного заземляющего провода.

Например, любой усилитель мощности необходимо

заземлять отдельно от данного изделия. Соединение

заземляющих проводов может привести к возгоранию

и/или повреждению изделий после разделения таких

проводов.

●

При замене плавкого предохранителя убедитесь, что

новый предохранитель соответствует номинальной

мощности, указанной на данном изделии.

●

  Система не может быть установлена в автомобиль, где

отсутствует положение ACC (дополнительно) в замке

зажигания.

ACC

ON

S

T

A

R

T

O

FF

ON

S

T

A

R

T

O

FF

Положение ACC

Положение ACC отсутствует

●

  Во избежание короткого замыкания обматывайте отсоединен

-

ный провод изоляционной лентой. Особенно важно заизоли

-

ровать все неиспользуемые провода динамиков. В противном

случае это может привести к короткому замыканию.

●

  Информацию по вопросам подключения к данному изделию

усилителя мощности и других устройств см. в руководстве по

подключаемому устройству.

Внимание: синий/белый

провод

●

  При включенном зажигании (ACC ON) сигнал управления

проходит через синий/белый провод. Подключите его к

терминалу пульта дистанционного управления системы

усилителя мощности, терминалу управления реле авто

-

мобильной антенны или терминалу управления питанием

усилителя мощности (макс. 300 мА 12 В, постоянный ток).

Контрольный сигнал проходит по синему/белому проводу,

даже если аудиоисточник выключен.

Данное изделие

1

2

3

4

5

6

1

  Данное изделие

2

  Гнездо антенны

3

  Проводной дистанционный вход

Можно подключить адаптер пульта дистанционного управле

-

ния с жестким монтажом (продается отдельно).

4

  Источник питания

5

  Предохранитель (10 А)

6

  USB-порт

Силовой шнур

1.

2.

1

3

2*

2

4

1*

5

4*

6

3*

b

(6*)

8
9

a

(5*)

7

c

d

e

f

k

j

g

i

h

< CRB4484-B >

Подключение

< CRB4484-B >

< CRB4484-B > 26
