30
Р
У
С
С
К
И
Й
CQ-VX2200W
CQ-VX2200W
CQ-VX2200W
CQ-VX2200W
CQ-VX2200W
Y
Y
Y
Y
Y

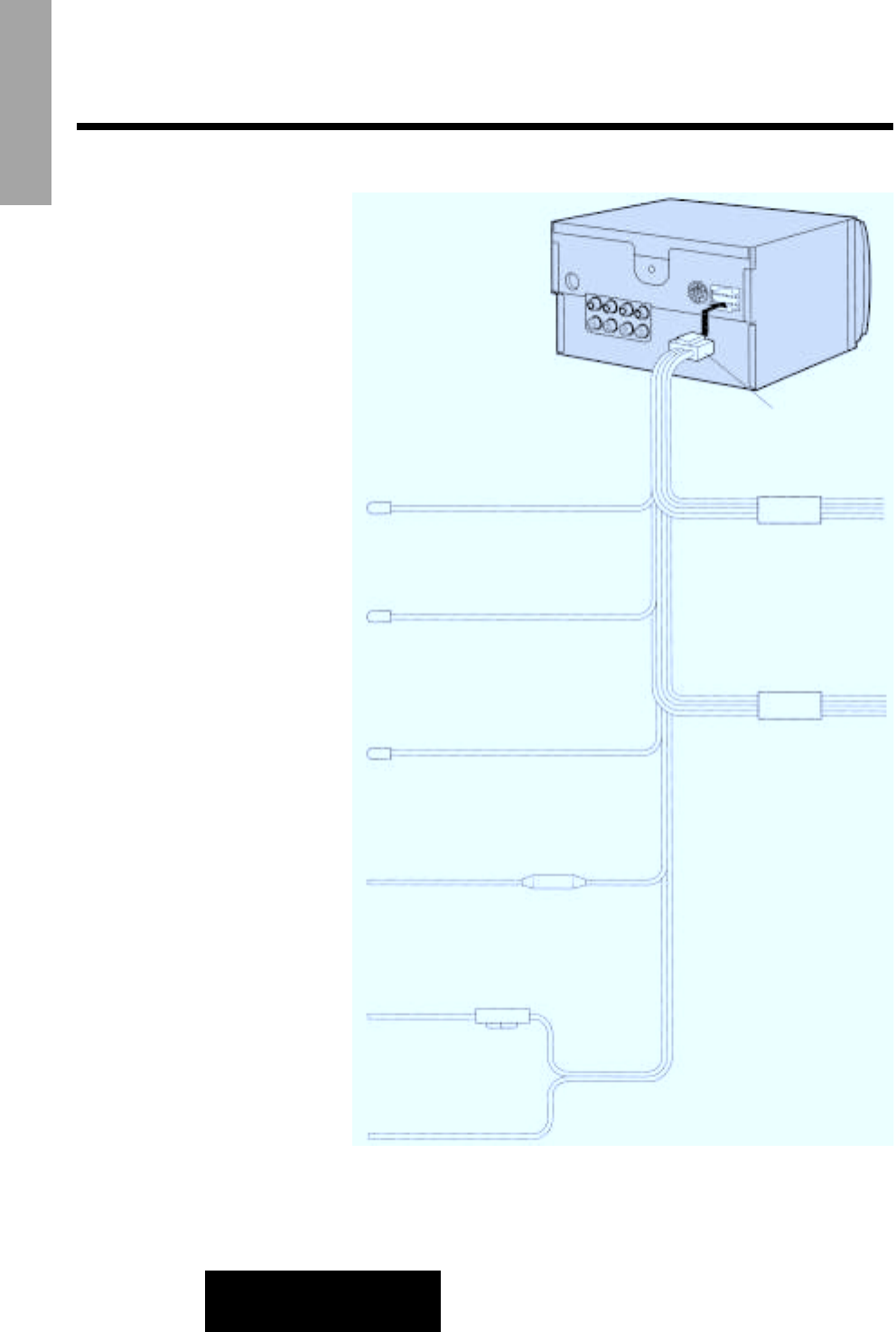

Схема подключения
Схема соединений
Ресивер/проигрыватель
компакт-дисков/кассетная
дека CQ-VX2200W
Разъем питания
Провод управления антенны
К разъему управления автономной
антенны автомобиля (макс. 0,1 А)
(Синий)
Провод фронтального
громкоговорителя
Провод подсветки
К проводу питания, подключенному к
контакту освещения автомобиля
(Оранжевый/белый)
Провод тылового
громкоговорителя
Провод управления внешним
усилителем
К внешнему усилителю (макс. 0,1 А)
(Синий/белый)
Провод питания АСС
К разъему питания АСС, +12 В
постоянного тока
Сопротивление 1 кОм
(Красный)
Провод аккумулятора
К аккумулятору автомобиля, с
непрерывной подачей питания +12 В
постоянного тока
Предохранитель (10 А)
(Желтый)
Провод заземления
К чистой металлической детали
кузова автомобиля
(Черный)
Примечание:
Если Ваш автомобиль не имеет линии электропередачи, подключенной к контакту освещения автомобиля, не подклю-
чайте провод подсветки.
