15

CQ-RG131W

Удобным  способом  определения  акустических  проводов
и  соответствующих  им  динамиков  является  тестирование
проводов с помощью 1,5 В батареи АА.
Прикоснитесь одним выводом к одному полюсу батареи,
а другим выводом проведите по второму полюсу. Если Вы
держите  в  руках  акустический  провод,  в  динамиках  по-
слышится потрескивание.
Если  этого  не  произойдет,  продолжайте  проверять  раз-
личные комбинации проводов, пока не найдете все акус-
тические  провода.  При  их  маркировке  укажите  положе-
ние динамика для каждого.

Двигатель антенны

Если Ваш автомобиль оборудован автоматической актив-
ной антенной, найдите провод антенного двигателя, под-
соединив один из выводов контрольной лампы к проводу
аккумулятора  и  по  очереди  дотрагиваясь  другим  выво-
дом  до  оставшихся  оголенных  проводов  отрезанного  со-
единительного  штекера.  Когда  Вы  найдете  верный  про-
вод, двигатель антенны заработает.

Антенна

Антенный  вывод  представляет  собой  толстый  черный
провод с металлическим штекером на конце.

Соедините все выводы

Теперь, когда Вы идентифицировали все провода в авто-
мобиле, можно начать их соединение с выводами магни-
толы. Схема подключения на стр. 19 показывает правиль-
ное соединение и цветовое кодирование проводов.
Перед  окончательной  инсталляцией  устройства  настоя-
тельно рекомендуем проверить его работу.
Можно  установить  устройство  на  полу  и  выполнить  вре-
менные  соединения,  чтобы  протестировать  его  работу.
Все оголенные провода следует заизолировать.

LJÊÌÓ:
ä‡ÒÌ˚È  ÔÓ‚Ó‰  ÔËÚ‡ÌËfl  ÒΉÛÂÚ  ÔÓ‰Íβ˜‡Ú¸  ‚  ÔÓÒÎÂ‰Ì˛˛
Ó˜Â‰¸, ÔÓÒΠÚӄӠ͇͠Ç˚ ‚˚ÔÓÎÌËÎË Ë Á‡ËÁÓÎËÓ‚‡ÎË ÓÒڇθ-
Ì˚ ÒÓ‰ËÌÂÌËfl.

Заземление:

Подсоедините  черный  провод  заземления  разъема  пита-
ния к металлическому шасси автомобиля.

Динамики

Подключите акустические провода в соответствии со схемой,
приведенной  ниже.  Правильно  выполняйте  соединения  во
избежание повреждения динамиков и аудиосистемы.
Используемые  динамики  должны  выдерживать  более
40 Вт акустической мощности. При использовании опцион-
ного усилителя аудиосигнала динамики должны выдержи-
вать  его  максимальную  выходную  мощность.  Динамики  с
низкими входными параметрами могут быть повреждены.

Импеданс  динамиков  должен  составлять  4-8  Ом,  что
обычно  обозначено  на  их  корпусе.  Использование  дина-
миков  с  более  высоким  или  низким  общим  сопротивле-
нием  ухудшает  звучание  и  может  привести  к  поврежде-
нию как самих динамиков, так и аудиосистемы.

ÇÌËχÌËÂ:
çËÍÓ„‰‡  Ì  Á‡ÁÂÏÎflÈÚ  ‡ÍÛÒÚ˘ÂÒÍË  ÔÓ‚Ó‰‡.  ç‡ÔËÏÂ,  ÌÂ
ÔÓθÁÛÈÚÂÒ¸  ÒËÒÚÂÏÓÈ  Á‡ÁÂÏÎÂÌËfl  Ì‡  ¯‡ÒÒË  ËÎË  ÚÂıÔÓ‚Ó‰-
ÌÓÈ  ‡ÍÛÒÚ˘ÂÒÍÓÈ  ÒËÒÚÂÏÓÈ  Ò  Ó·˘ËÏ  ÍÓÌÚÛÓÏ  Á‡ÁÂÏÎÂÌËfl.
ä‡Ê‰˚È  ‰Ë̇ÏËÍ  ‰ÓÎÊÂÌ  ·˚Ú¸  ÔÓ‰Íβ˜ÂÌ  ÔÓ  ÓÚ‰ÂθÌÓÒÚË  ÔË
ÔÓÏӢˠ Ô‡‡ÎÎÂθÌ˚ı  ËÁÓÎËÓ‚‡ÌÌ˚ı  ÔÓ‚Ó‰Ó‚.  ÖÒÎË  Û  Ç‡Ò
ÂÒÚ¸ ÒÓÏÌÂÌËfl ÔÓ ÔÓ‚Ó‰Û ÍÓÌÙË„Û‡ˆËË ‡ÍÛÒÚ˘ÂÒÍÓÈ ÔÓ‚Ó‰ÍË
‚  Ç‡¯ÂÏ  ‡‚ÚÓÏÓ·ËÎÂ,  ÔÓÍÓÌÒÛθÚËÛÈÚÂÒ¸  ‚  ·ÎËʇȯÂÏ  ÒÂ-
‚ËÒÌÓÏ ˆÂÌÚÂ.

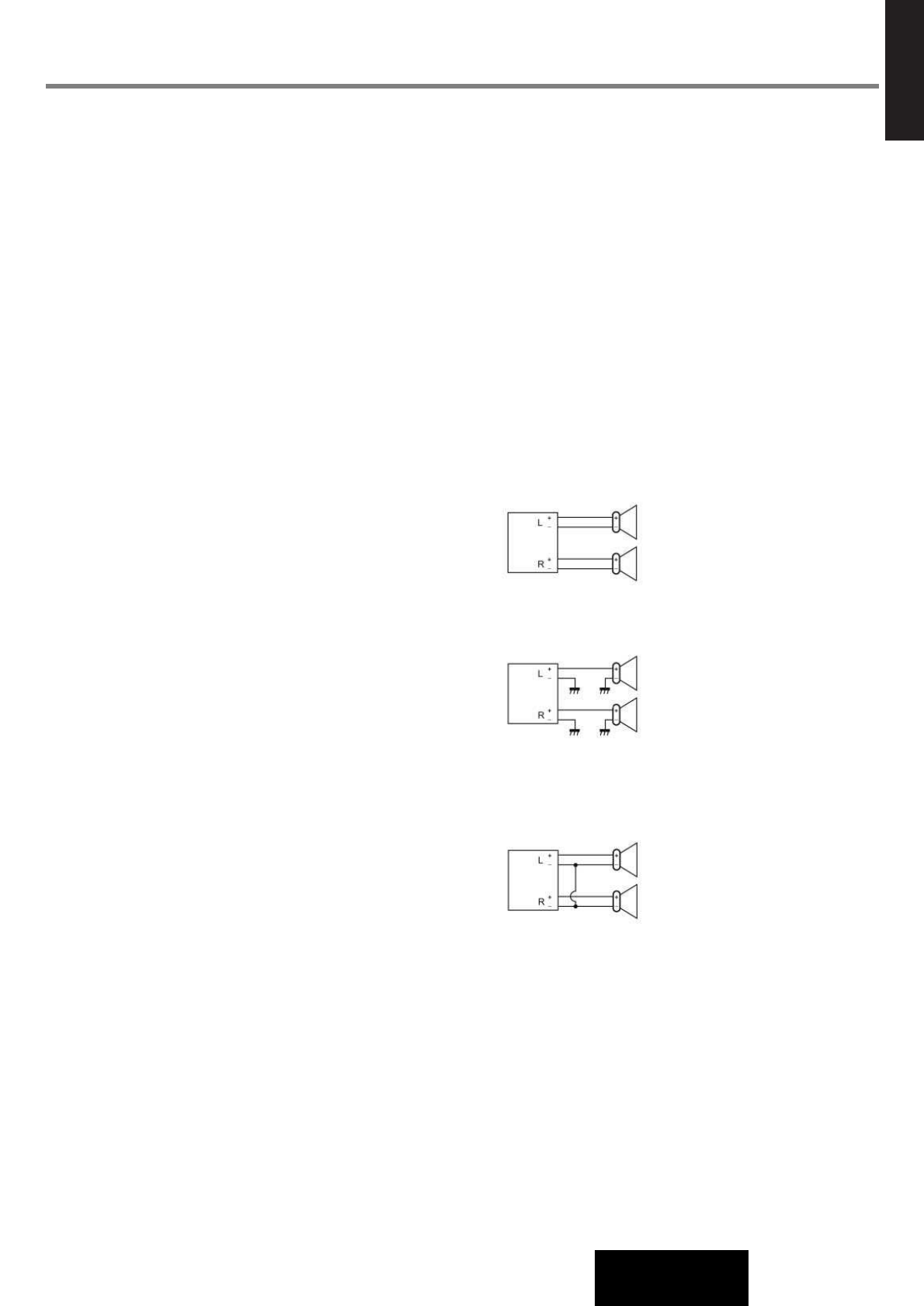

Правильно

Нет контура заземления

Неправильно

Общий контур заземления на шасси

Неправильно

Объединенная акустическая система
(общий провод заземления)
