14

CQ-RG131W

Толщина:
мин. 4,75 мм

макс. 5,56 мм

53 мм

182 мм

Руководство по установке

(продолжение)

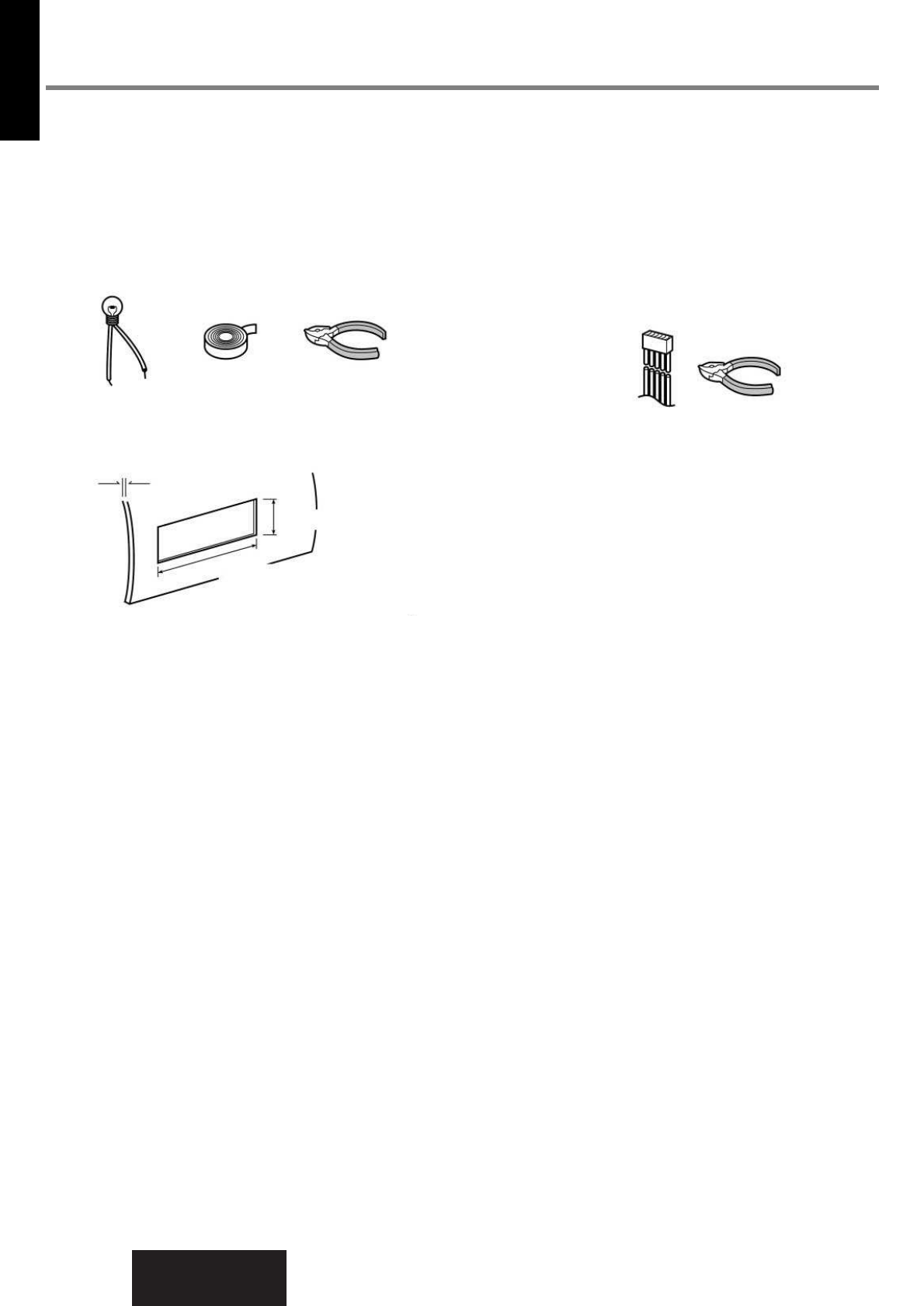

Необходимые инструменты

Вам  потребуется  отвертка,  батарея  1,5  В  размера  АА,  а
также следующее:

Контрольная

Изоляционная

Плоскогубцы-

лампочка на 12 В

лента

бокорезы

Характеристики приборной панели

Идентифицируйте все провода

Первым шагом в установке является идентификация всех
проводов  в  автомобиле,  которые  будут  задействованы
при подключении аудиосистемы.
После того, как Вы определите назначение всех проводов,
советуем выполнить их маркировку при помощи клейкой
ленты  и  несмываемого  маркера.  Это  позволит  избежать
путаницы с проводами в дальнейшем.

èËϘ‡ÌËÂ:
ç ÔÓ‰Íβ˜‡ÈÚ ‡Á˙ÂÏ ÔËÚ‡ÌËfl Í ÒÚÂÂÓÒËÒÚÂÏ ‰Ó ‚˚ÔÓÎÌÂ-
ÌËfl  ‚ÒÂı  ÌÂÓ·ıÓ‰ËÏ˚ı  ÒÓ‰ËÌÂÌËÈ.  èË  ÓÚÒÛÚÒÚ‚ËË  ÒÔˆˇθ-
Ì˚ı  Ô·ÒÚËÍÓ‚˚ı  ÍÓÎÔ‡˜ÍÓ‚  Ì‡  ÒÓ‰ËÌËÚÂθÌ˚ı  ÔÓ‚Ó‰‡ı  Á‡-
ËÁÓÎËÛÈÚ ‚Ò ӄÓÎÂÌÌ˚ ‚˚‚Ó‰˚ ËÁÓÎflˆËÓÌÌÓÈ ÎÂÌÚÓÈ ‰Ó ÚÂı
ÔÓ,  ÔÓ͇  Ç˚  Ì  ·Û‰ÂÚ  „ÓÚÓ‚˚  Ëı  ËÒÔÓθÁÓ‚‡Ú¸.  éÔ‰ÂÎËÚÂ
ÒÎÂ‰Û˛˘Ë ÔÓ‚Ó‰‡:

Вывод питания:

Если Ваш автомобиль оборудован радиоприемником или
подготовлен к его установке:
Отрезайте  соединительные  провода  от  штекера  один  за
другим (оставляя как можно более длинные участки), чтобы
можно было работать с каждым выводом по отдельности.

Поверните  ключ  зажигания  во  вспомогательное  положе-
ние  и  заземлите  один  из  выводов  контрольной  лампы  на
шасси.
Прикасайтесь вторым выводом контрольной лампы к ого-
ленным  участкам  проводов,  отрезанных  от  соединитель-
ного  штекера  радиоприемника.  Касайтесь  каждого  про-
вода  по  очереди  до  тех  пор,  пока  контрольная  лампа  не
загорится.
Теперь выключите и снова включите зажигание. Если лам-
па  при  этом  тоже  гаснет  и  загорается,  то  это  означает,  что
данный вывод принадлежит проводу питания автомобиля.
Если Ваш автомобиль не подготовлен к установке магнитолы:
Найдите  в  блоке  предохранителей  тот  предохранитель-
ный разъем, который отвечает за радио (RADIO), вспомо-
гательное оборудование (АСС) или зажигание (IGN).

Вывод аккумулятора

Если  Ваша  стереосистема  имеет  желтый  вывод,  Вам  надо
будет найти провод, ведущий к автомобильному аккуму-
лятору.  В  противном  случае  Вы  можете  пропустить  эту
процедуру  (желтый  вывод  обеспечивает  непрерывную
подачу  питания  для  часов,  запоминающего  устройства  и
других функций устройства).
Если Ваш автомобиль оборудован радиоприемником или
подготовлен к его установке:
Выключив  зажигание  и  фары,  найдите  провод  аккумуля-
тора, заземлив один вывод контрольной лампы на шасси
и поочередно проверяя оставшиеся оголенные провода от
отрезанного соединительного штекера радиоприемника.
Если  Ваш  автомобиль  не  подготовлен  к  установке  аудио-
системы:
Найдите  в  блоке  предохранителей  порт,  отвечающий  за
аккумулятор и обычно помеченный буквами BAT.

Динамики

Найдите автомобильные акустические провода. Для каж-
дого  динамика  должно  быть  два  провода,  имеющих
обычно цветную маркировку.
