27

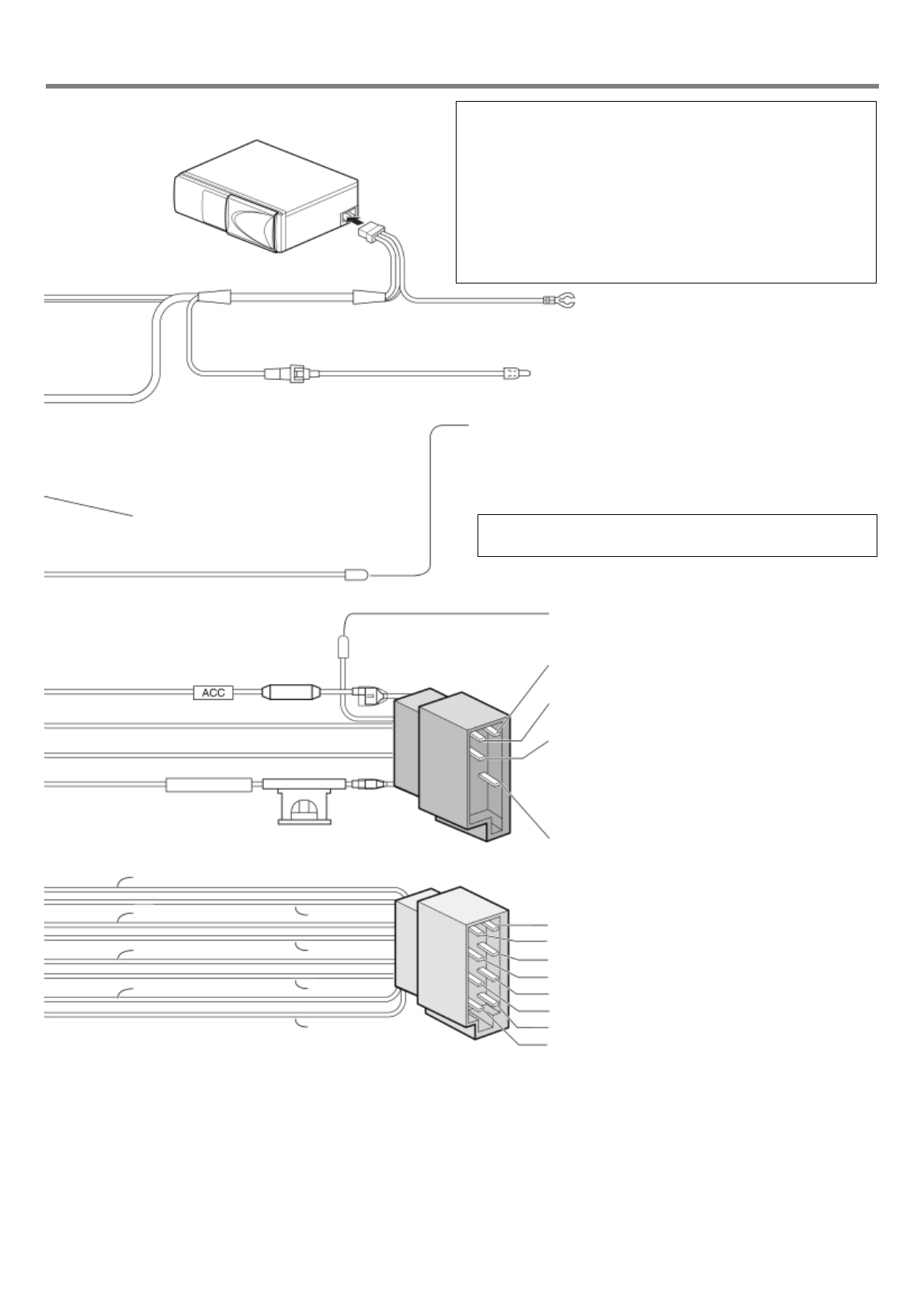

Батарея 15 А

Предохранитель 15 А

CD-чейнджер
CX-DP88N

Удлинительный кабель
(DIN / BATT / RCA / GND)

Провод заземления

(черный)

Подсоединяется к зачищенному
металлическому участку шасси
автомобиля

Аккумуляторный провод

(желтый)

К автомобильному аккумулятору для
непрерывной подачи +12 В
постоянного тока

3

Разъем питания

Провода динамиков

В8 Левый тыловой динамик -

В7 Левый тыловой динамик +

В6 Левый фронтальный динамик -

В5 Левый фронтальный динамик +

В4 Правый фронтальный динамик -

В3 Правый фронтальный динамик +

В2 Правый тыловой динамик -

В1 Правый тыловой динамик +

А5*:  Провод  управления  реле  усилителя  мощности

(синий)  (Макс.

500  мА).  Этот  провод  предназначен  для  подключения  к  усилителю
мощности Panasonic.

А8: Провод заземления (

черный)

Подсоединяется к зачищенному металлическому участку шасси автомобиля.

А7: Провод питания (АСС или IGN)

(красный)

К источнику питания АСС, +12 В постоянного тока.

А5*:  Провод  управления  реле  электроприводной  антенны

(синий)

К электроприводной антенне (макс. 500 мА)*. Этот провод не предназна-
чен для использования с антенной, имеющей переключатель привода.

Примечание:  Электроприводная  антенна  выдвигается  автомати-
чески при включении устройства.

А4: Аккумуляторный провод

(желтый) К автомобильному аккумуля-

тору для непрерывной подачи +12 В постоянного тока

С1: Провод внешнего приглушения звука (оранжевый).
Telephone  Mute:

Подключается  к  автомобильному  проводу  функции  приглушения  звука

при телефонном звонке (Telephone Mute).

Примечание:  Провод  функции  Telephone  Mute  предназначен  только  для  подключе-
ния к проводу приглушения звука радио. Выходной сигнал, отличный от телефонно-
го, не будет отключать звук.
Navi  Mute:

Подключается  к  разъему  Navi  Mute  автомобильной  навигационной  системы

Panasonic.

Функция Telephone Mute:

Звук от динамиков не слышен во время телефонного общения.

Функция  Navi  Mute:  Звук

от  динамиков  не  слышен  во  время  передачи  сообщения

навигационной системы.

Кабель DIN

(Оранжевый)

Сопротивление (1 кОм)

Предохранитель (3 А)

А5

* (синий)

А7

(красный)

А8

(черный)

А5

(синий)

А4

(желтый)

В8

(зеленый с черной полосой)

Соединитель ISO

A

(черный)

Соединитель ISO

B

(коричневый)

В6

(белый с черной полосой)

В4

(серый с черной полосой)

В2

(фиолетовый с черной полосой)

В7

(зеленый)

В5

(белый)

В3

(серый)

В1

(фиолетовый)

• Данное  устройство  может  быть  подключено  к  опционному

CD-чейнджеру  (CX-DP9061/  DP9060EN,  CX-DP88N,  CX-
DP801/DP803EN,  CX-DP601EN  или  CX-DP1212N)  и  опционно-
му удлинительному кабелю.

• За  подробностями  обратитесь  к  ближайшему  авторизован-

ному дилеру продукции Panasonic.

• Для  подключения  к  CD-чейнджеру  обратитесь  к  инструкции

по  эксплуатации  Вашего  CD-чейнджера  (CX-DP9061/
DP9060EN,  CX-DP88N,  CX-DP801/DP803EN,  CX-DP601EN  или
CX-DP1212N)

А5*:

Этот  провод  может  использоваться  в  качестве  провода  управления  реле  как  усилителя  мощности,  так  и  электроприводной
антенны, а также двух устройств сразу. Однако его допустимая нагрузка по току не должна превышать 500 мА.
