22

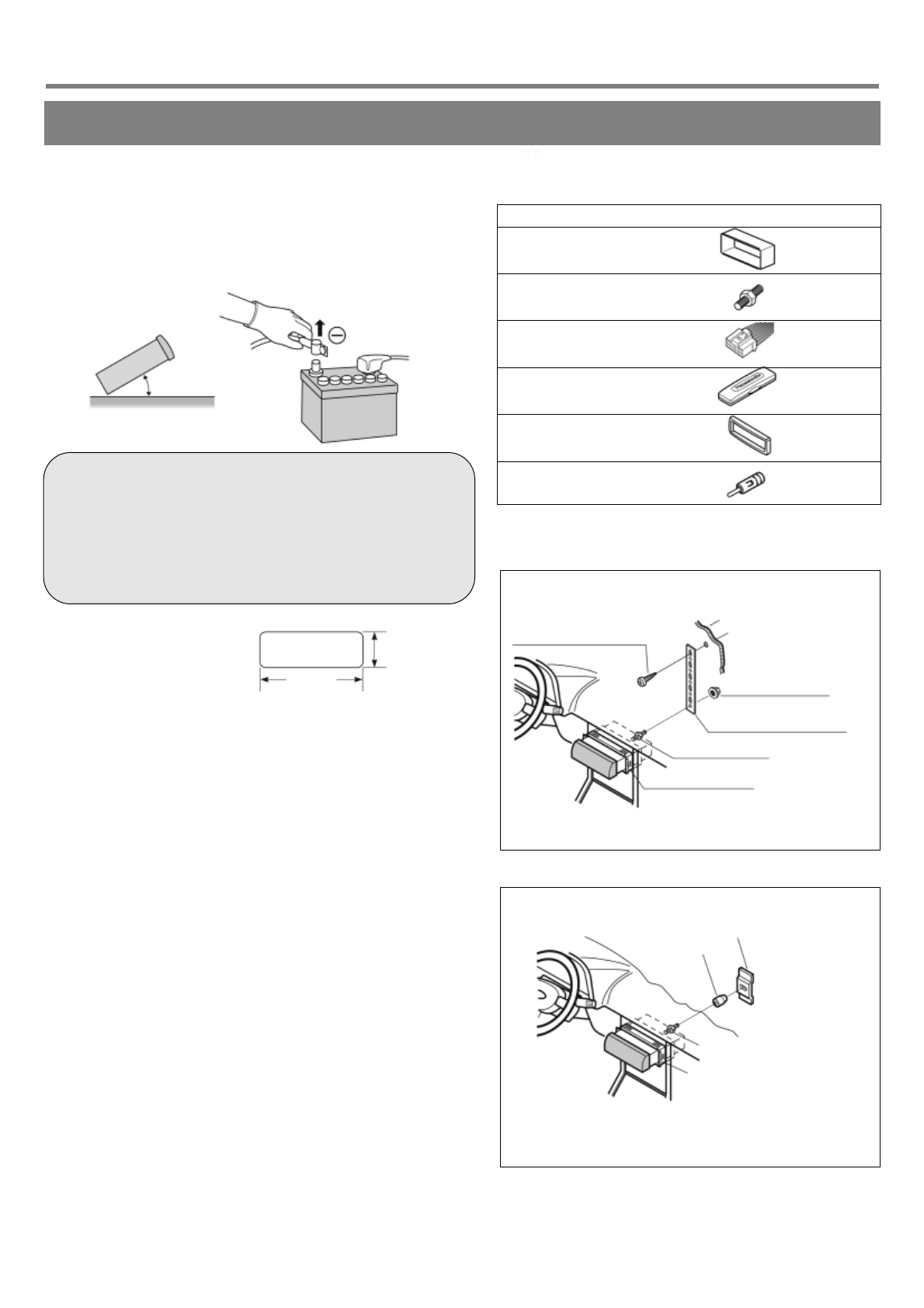

Руководство по инсталляции

№

Наименование

Рисунок

Количество

1

Монтажный кожух

1

2

Крепежный болт (5 мм)

1

3

Разъем кабеля питания

1

4

Футляр для съемной
лицевой панели

1

5

Декоративная
окантовка

1

5

Антенный адаптер ISO

1

• Перед инсталляцией проверьте работу радиоприемника с антен-

ной и акустическими системами.

• Отсоедините  кабель  от  отрицательной  (-)  клеммы  аккумулятора

(см. предупреждение ниже).

• Устройство должно быть установлено в горизонтальном положе-

нии,  передняя  панель  может  быть  приподнята  под  удобным  уг-
лом, но не более чем на 30 градусов.

Предупреждение:

ç  ÓÚÍβ˜‡ÈÚ  ÍÎÂÏÏ˚  ‡ÍÍÛÏÛÎflÚÓÌÓÈ  ·‡Ú‡ÂË  ‡‚ÚÓÏÓ·ËÎfl,  ÓÒ̇-
˘ÂÌÌÓ„Ó Ï‡¯ÛÚÌ˚Ï ËÎË Ì‡‚Ë„‡ˆËÓÌÌ˚Ï ÍÓÏÔ¸˛ÚÂÓÏ, Ú‡Í Í‡Í ˝ÚÓ
Ô˂‰ÂÚ Í ËÒ˜ÂÁÌÓ‚ÂÌ˲ ‚ÒÂı ÛÒÚ‡ÌÓ‚ÓÍ, ÒÓı‡ÌÂÌÌ˚ı ÔÓθÁÓ‚‡ÚÂ-
ÎÂÏ ‚ Ô‡ÏflÚË ÍÓÏÔ¸˛ÚÂ‡. ÇÏÂÒÚÓ ˝ÚÓ„Ó ÒΉÛÂÚ Ô‰ÔËÌflÚ¸ ‰ÓÔÓÎ-
ÌËÚÂθÌ˚  ÏÂ˚  ·ÂÁÓÔ‡ÒÌÓÒÚË  ‰Îfl  Ô‰ÓÚ‚‡˘ÂÌËfl  ÍÓÓÚÍËı

Á‡Ï˚͇ÌËÈ ‚ ÔÓˆÂÒÒ ÛÒÚ‡ÌÓ‚ÍË ÛÒÚÓÈÒÚ‚‡.

Установка  в  приборной
панели

Ниша для установки

Устройство  может  быть  уста-
новлено  в  любой  приборной
панели,  имеющей  нишу,  соот-
ветствующую размерам, указанным на рисунке справа. Приборная
панель должна быть толщиной 4,5 мм - 6 мм, что необходимо для
надежного крепления аппарата.

Меры предосторожности при установке

По  возможности  инсталляция  устройства  должна  произво-
диться профессиональным установщиком аудиоаппаратуры.

В  случае  возникновения  трудностей  при  установке  обратитесь  в
авторизованный сервисный центр Panasonic.
1. Данная  система  предназначена  для  работы  только  с  12-вольто-

вым источником постоянного тока (аккумуляторной батареей) с
заземлением отрицательного полюса.

2. При  выполнении  электрических  соединений  строго  следуйте

схеме (см. стр. 26), иначе можно повредить устройство.

3. Кабель питания (красный) подключайте только после выполне-

ния всех соединений.

4. Проверьте, чтобы аккумуляторный провод (желтый) был подсо-

единен  к  положительной  клемме  (+)  батареи  или  к  разъему
(ВАТ) блока предохранителей.

5. Во  избежание  короткого  замыкания  заизолируйте  все  оголен-

ные провода.

6. После инсталляции устройства тщательно закрепите все прови-

сающие провода.

7. Перед  подключением  к  данному  устройству  дополнительного

оборудования  внимательно  прочтите  прилагающиеся  к  нему
инструкции по установке и подключению.

30° или меньше

Крепежная  фурнитура,  входящая  в
комплект поставки

Методы фиксации задней части устройства

(а) Установка с использованием задней опорной
планки (не входит в комплект)

(б) С помощью резиновой накладки
(не входит в комплект)

2

Монтажный кожух

1

Монтажный кожух

1

Крепежный болт

2

Крепежный болт

Шестигранная гайка
(опционная)

Перегородка  между  салоном  и
моторным отсеком

Самонарезающий винт (опционный)

Задняя  опорная  планка
(опционная)

Резиновая накладка
(приобретается отдельно)

Задняя крепежная скоба
(имеется в автомобиле)

3 мм

Подготовка

53 мм

182 мм
