21

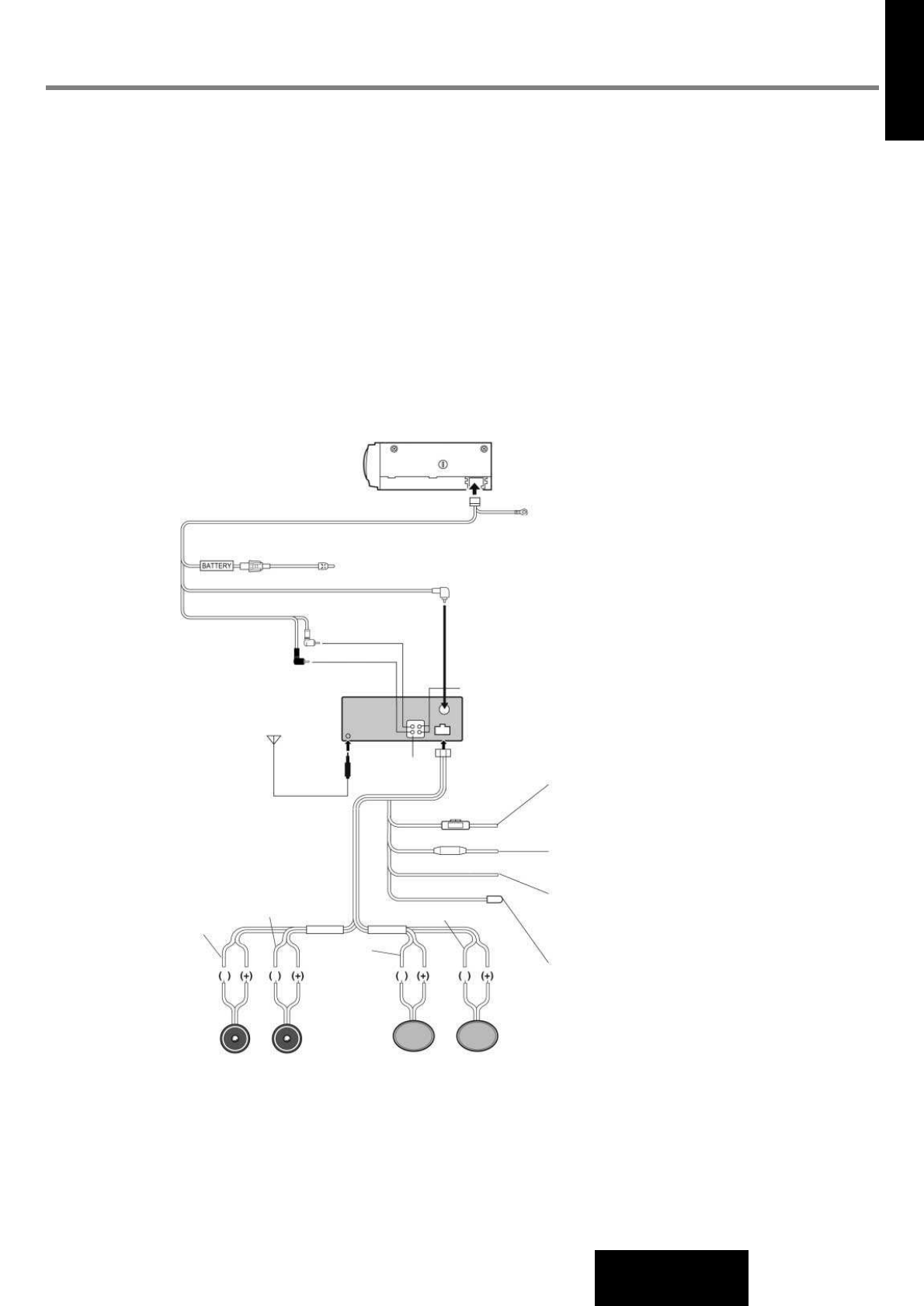

Электрические соединения

• Данное устройство имеет разъем для подключения опционного CD-чейнджера (CX-DP88U). Для более детальной информации

обратитесь к ближайшему дилеру Panasonic.

• Для подключения CD-чейнджера обратитесь к соответствующей инструкции по эксплуатации (CX-DP88U).

è‰ÛÔÂʉÂÌËfl:
• ÇÓ ËÁ·ÂʇÌË ÔÓ‚ÂʉÂÌËfl ÛÒÚÓÈÒÚ‚‡ ÔË ‚˚ÔÓÎÌÂÌËË ÒÓ‰ËÌÂÌËÈ ÒÚÓ„Ó ÒΉÛÈÚ ÒıÂÏÂ, Ô˂‰ÂÌÌÓÈ ÌËÊÂ.
• èÂ‰ ÔÓ‰ÒÓ‰ËÌÂÌËÂÏ Á‡˜ËÒÚËÚ ÍÓ̈˚ ÔÓ‚Ó‰Ó‚, ÒÌfl‚ ÔËÏÂÌÓ 5 ÏÏ ËÁÓÎflˆËÓÌÌÓ„Ó ÒÎÓfl.
• ç ‚ÒÚ‡‚ÎflÈÚ ¯ÚÂÍÂ ÔËÚ‡ÌËfl ‚ ÛÒÚÓÈÒÚ‚Ó ‰Ó ‚˚ÔÓÎÌÂÌËfl ‚ÒÂı ÌÂÓ·ıÓ‰ËÏ˚ı ÒÓ‰ËÌÂÌËÈ.
• ÇÓ ËÁ·ÂʇÌË ÍÓÓÚÍÓ„Ó Á‡Ï˚͇ÌËfl Ì‡ ¯‡ÒÒË ‡‚ÚÓÏÓ·ËÎfl Ì‡‰ÂÊÌÓ Á‡ËÁÓÎËÛÈÚ ‚Ò ӄÓÎÂÌÌ˚ ˜‡ÒÚË ÔÓ‚Ó‰Ó‚. ë‚ÂÌËÚ ‚Ò ҂ӷӉÌ˚Â

͇·ÂÎË Ë Ì ‰ÓÔÛÒ͇ÈÚ ÒÓÔËÍÓÒÌÓ‚ÂÌËfl ÍÓ̈‚˚ı ‚˚‚Ó‰Ó‚ Ò ÏÂÚ‡Î΢ÂÒÍËÏË ‰ÂÚ‡ÎflÏË ‡‚ÚÓÏÓ·ËÎfl.

CQ-R221W

СD-чейнджер
CX-DP88U

Плавкий предо-

хранитель (3 А)

Провод, ведущий к
аккумуляторной батарее

Левый (белый)

Правый (красный)

СD-CH IN

L (белый)
R (красный)

CQ-R221W

Антенна

Акустический

кабель

(Серый с черной
полоской)

(Белый с черной

полоской)

(Белый)

(Серый)

(Зеленый с чер-

ной полоской)

(Зеленый )

(Фиолетовый )

(Фиолетовый

с черной полоской)

Кабель RCA

Кабель DIN

Провод заземления

(К металлической неизолированной части
шасси автомобиля)

Разъем для управления
CD-чейнджером

Удлинительный
шнур DIN

Провод, ведущий к батарее

К автомобильному аккумулятору +12 B DC

Провод питания АСС

К источнику питания АСС, + 12 В DC

Провод заземления

К металлической неизолированной части шасси автомобиля

Провод управления антенной

К проводу питания, управляющему автоматической антенной

Штекер питания

Предохран. (12 А)

(Красный)

Резистор 1 кОм

(Черный)

(Cиний)

(Желтый)

Выходной разъем
предусилителя (тыловой)

Удлинительный шнур (DIN/BATT/RCA/GND)

Левый динамик

(фронтальный)

Правый динамик
(фронтальный)

Левый динамик

(тыловой)

Правый динамик
(тыловой)

(Провод питания, управляющий
внешним усилителем
К внешнему усилителю)
